CA6140机床用拖拉机备件异形连接接头

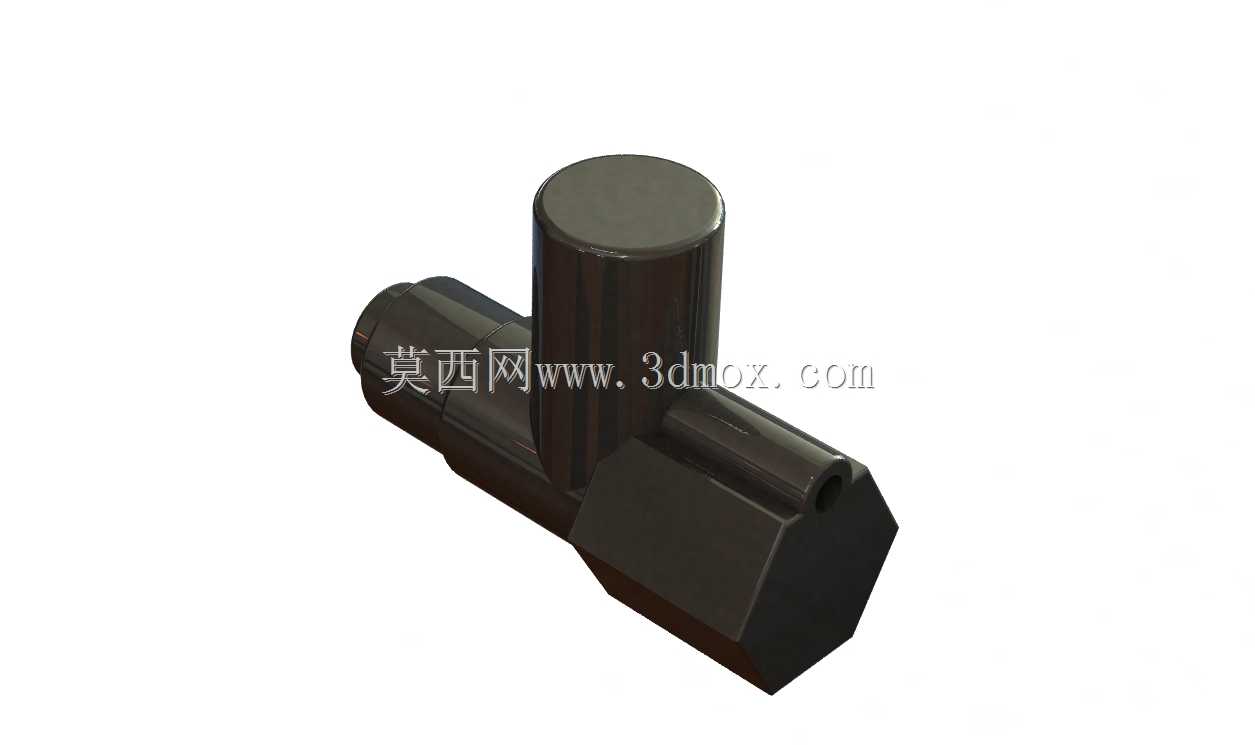

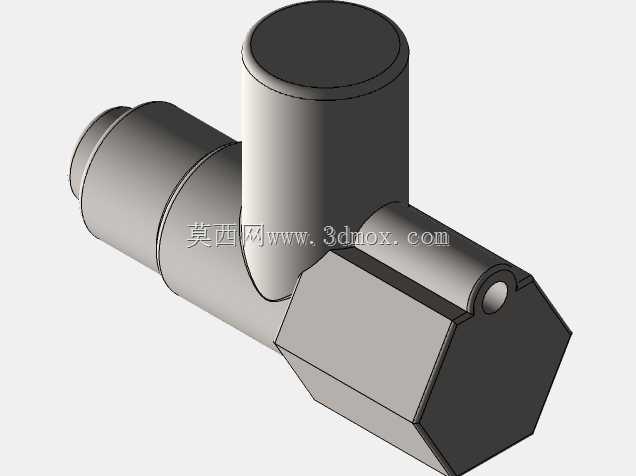

　　该异形连接接头属于拖拉机液压油路系统的配套备件，同时适配CA6140车床改造的农机配件加工工装的油路转接场景，主要承担不同通径液压管路之间的方向转换、油路连通功能，在拖拉机液压悬挂系统、转向助力油路中均有同类结构的应用，可解决管路排布中空间受限、多通路交汇的转接需求。从结构设计来看，该零件采用多通路集成式构型，主体为六方棱柱结构，方便使用标准扳手完成拧紧安装操作，三个连接端分别采用圆柱插接式结构，其中垂直向上的圆柱端为进油通路，水平轴向延伸的两段圆柱端为出油通路，侧方斜向延伸的短圆柱端为测压或排气预留接口，各通路内部做了平滑过渡倒角，可降低液压油流经时的局部阻力损失，减少油路紊流带来的压力波动。设计阶段充分考虑了安装边界约束，

　　六方主体的对边尺寸适配常用的24号开口扳手操作空间，各圆柱端的外圆尺寸匹配标准液压胶管的扣压内径，垂直端与水平端的轴线垂直相交，侧方接口与水平轴线呈30度夹角，可避开周边的车架钣金、管路固定卡箍等干涉部件，安装时无需额外改动周边原有结构，直接替换同规格失效备件即可完成装配。零件的材质选用45号钢调质处理，表面做发黑防锈处理，可适应农机作业时的泥泞、多尘、温差变化大的工况，各连接端面的粗糙度控制在Ra1.6以内，保证与管路接头配合时的密封性能，避免液压油渗漏问题。在实际应用中，这类集成式接头相比采用多个直角接头拼接的方案，可减少3个密封连接点，大幅降低油路渗漏的故障概率，同时压缩了管路排布所需的空间，在拖拉机底盘、

　　发动机舱这类空间紧凑的区域，能有效优化管路走向，降低管路弯折角度，延长胶管的使用寿命。建模过程中对各通路的相贯线做了精确处理，内部流道的转折处均做了R2的圆角过渡，避免应力集中导致的零件开裂问题，六方结构的棱边做了0.5的倒角，去除加工毛刺，避免安装时划伤操作人员或胶管表层。
