住友型矿用减速机多视图结构设计

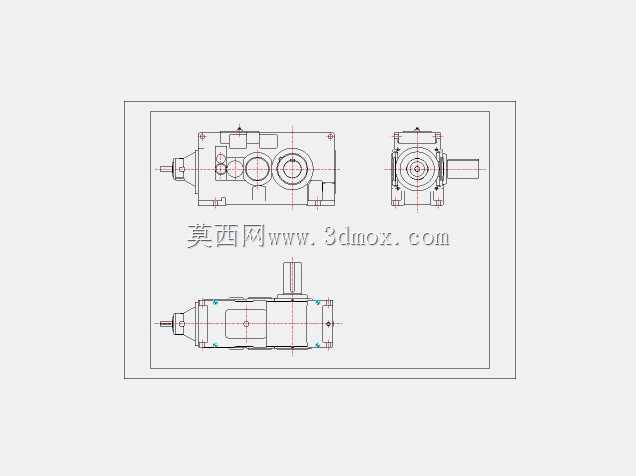

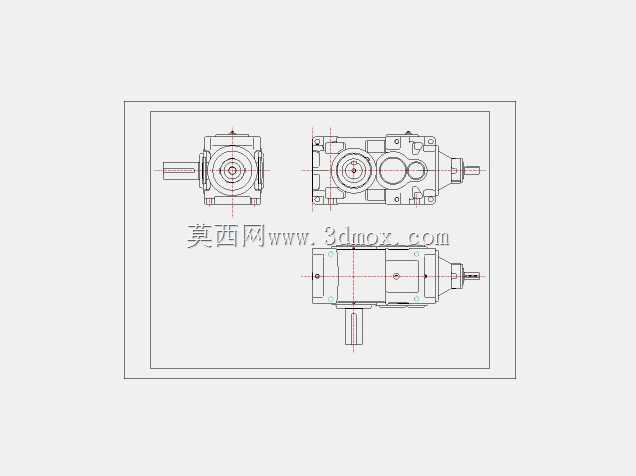

　　在矿山采掘、物料输送这类重载连续作业场景中，传动单元的可靠性直接决定整条产线的运行效率，这款矿用减速机的结构设计，完全围绕井下、选矿车间这类高粉尘、强冲击、连续运转的工况需求展开。从多视图的结构表达能看出，设计阶段优先考虑了安装边界的适配性，输入输出轴的伸出长度、轴径公差、安装法兰的孔位分布，都匹配矿山常用输送设备、破碎给料设备的接口标准，不需要额外做转接法兰就能直接完成装配，能大幅缩短现场设备改造、备件更换的停机时长。

　　设计思路上没有追求过度轻量化，箱体采用加厚铸铁材质的结构布局，筋条的布置位置完全贴合重载工况下的受力路径，在齿轮啮合的承载区域、轴承安装座位置都做了局部加厚处理，能承受矿石输送过程中频繁出现的冲击载荷，避免箱体长期受交变应力出现开裂问题。齿轮组采用多级平行轴传动布局，从视图的投影关系能看出各级齿轮的模数、齿宽都做了梯度匹配，高速级采用小模数宽齿面降低运转噪音，低速级采用大模数窄齿面提升抗冲击能力，各级传动比的分配兼顾了传动效率与输出扭矩的平衡，能在额定负载下保持稳定的转速输出，不会因为载荷波动出现转速骤降的问题。

　　从外形尺寸来看，整机的轮廓做了规整化处理，没有突出的易磕碰结构，吊装孔的位置设置在箱体重心的正上方，现场吊装时能保持整机水平，方便对准设备的安装位。轴端的密封结构采用多重迷宫密封设计，能阻挡矿山环境中的矿尘、水汽进入箱体内部，避免润滑油被污染导致齿轮、轴承出现异常磨损，同时也能防止箱体内的润滑油在运转过程中出现渗漏，减少日常维护的补油频次。

　　在安装边界的设计上，底部的安装脚座做了加宽处理，固定螺栓的孔位预留了足够的调整间隙，现场安装时可以根据设备机架的实际加工误差做小范围的位置调整，不需要对机架进行二次加工。输入轴端预留了不同制式的连接接口，既可以匹配电机直连的安装方式，也能通过联轴器连接其他动力源，适配不同产线的动力布局需求。观察油位的视窗设置在箱体侧面的易观察位置，日常巡检时不需要打开箱体就能直接确认润滑油的液位与油质状态，降低日常运维的工作量。整体结构没有冗余的设计，所有结构特征都围绕矿用场景的重载、易维护、高可靠性需求展开，能适应矿山作业环境下的长期连续运转要求。
