30比1蜗轮减速摄影转盘3D打印结构

　　该结构面向静物拍摄、产品展示、小型旋转检测台等场景，核心作用是把手动或低速输入运动转换为平稳、低转速、大减速比的台面回转运动。摄影转盘在实际使用中常承载相机周边小物件、手办、电子零件或轻量样品，要求转动连续、台面晃动小、安装方式灵活，同时便于通过桌面级3D打印完成壳体、蜗轮和支架等非高载荷零件的制作。

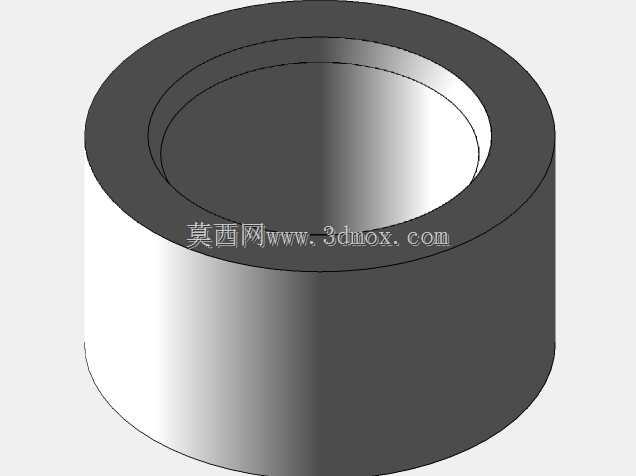

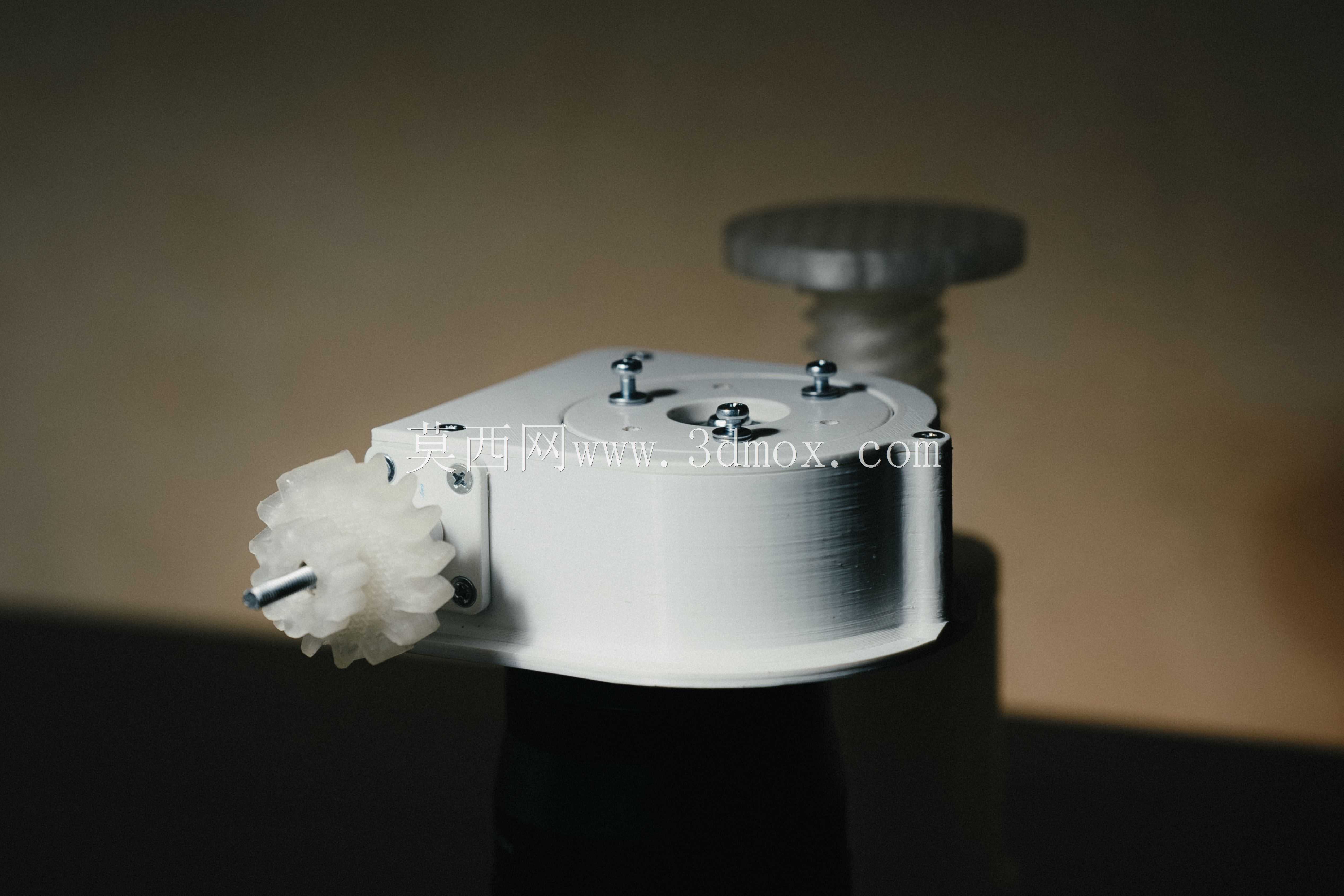

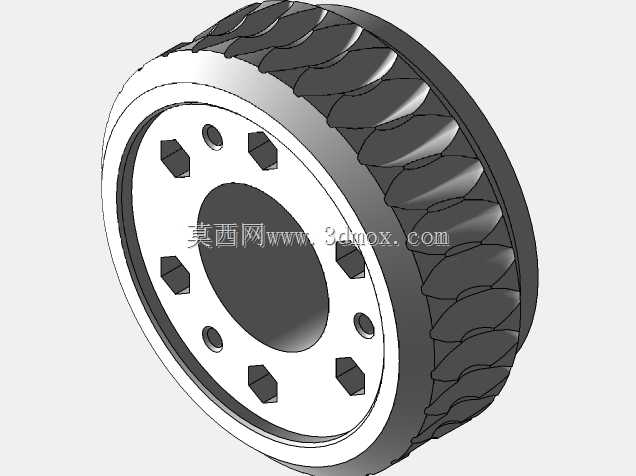

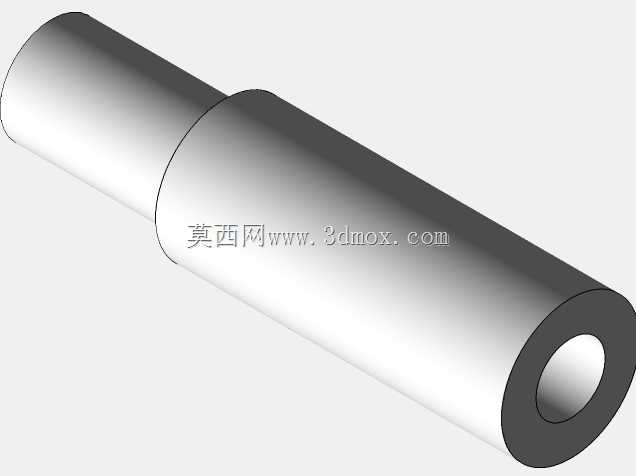

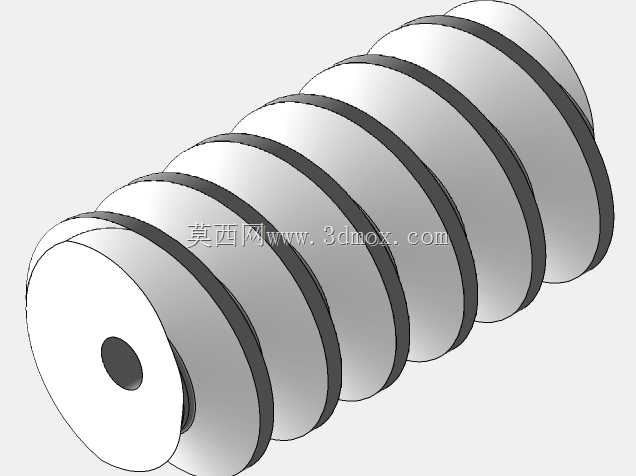

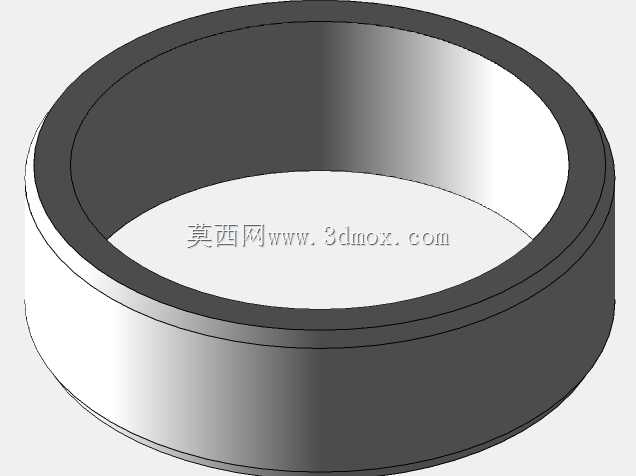

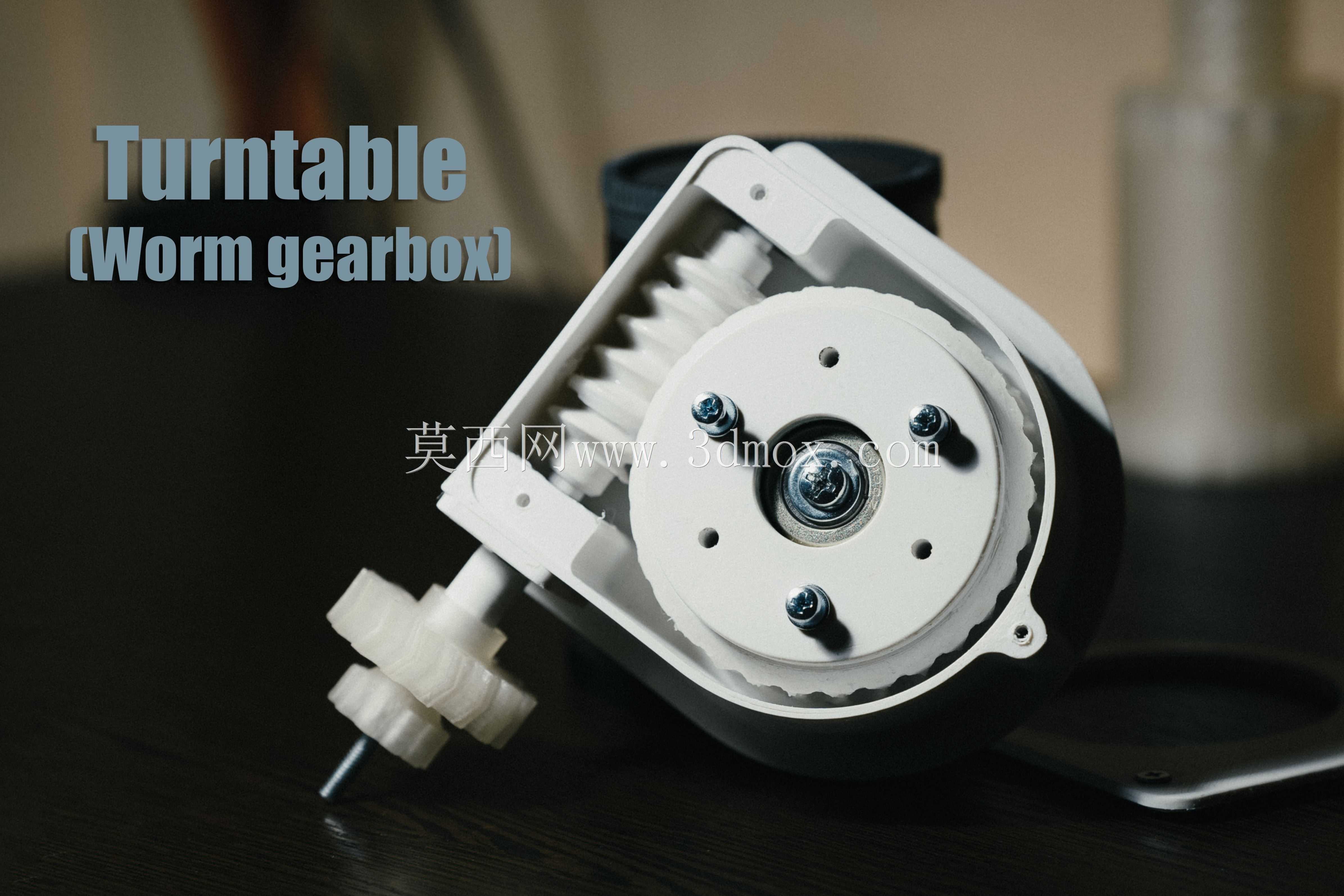

　　传动部分采用蜗杆与蜗轮配合，减速比设定为30:1。该比例能够在输入端转动较多圈数时，使输出转盘仅产生较小角度变化，适合精细控制拍摄角度，也能利用蜗杆蜗轮机构的自锁倾向降低负载反向带动输入轴的可能性。蜗轮布置在转盘下方，与输出台面同轴，蜗杆从侧向伸入壳体，输入端可连接手轮、小电机或其他驱动件。整体传动链短，零件数量少，适合个人制作、教学演示和轻载展示设备开发。

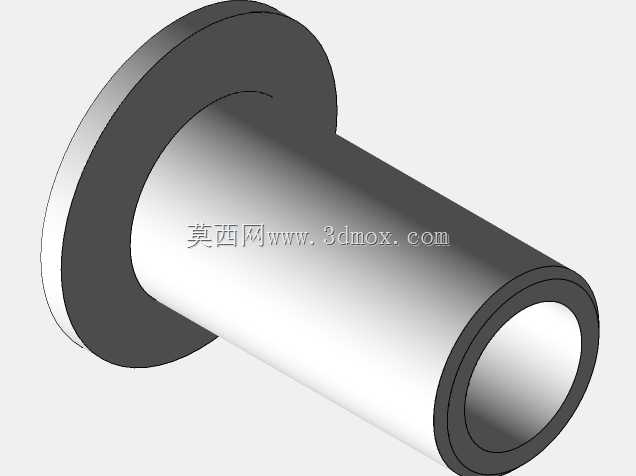

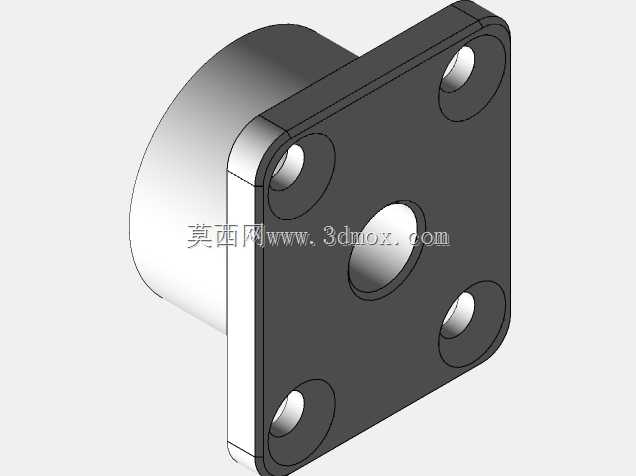

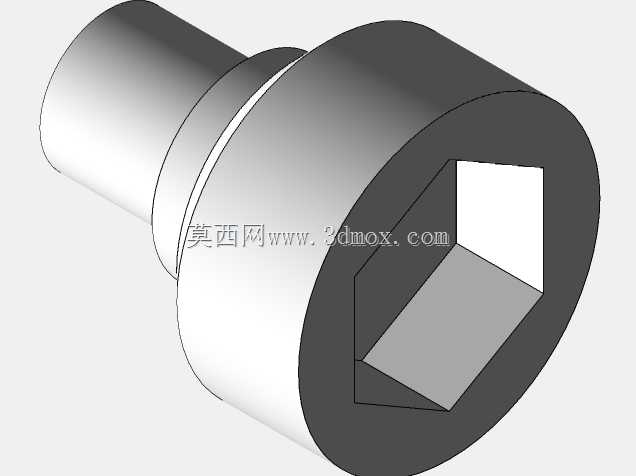

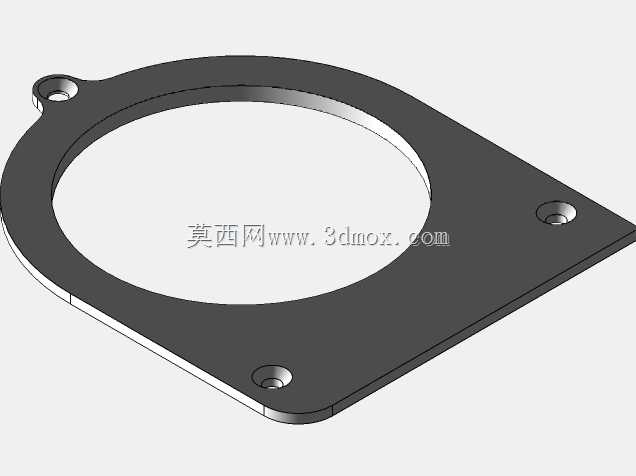

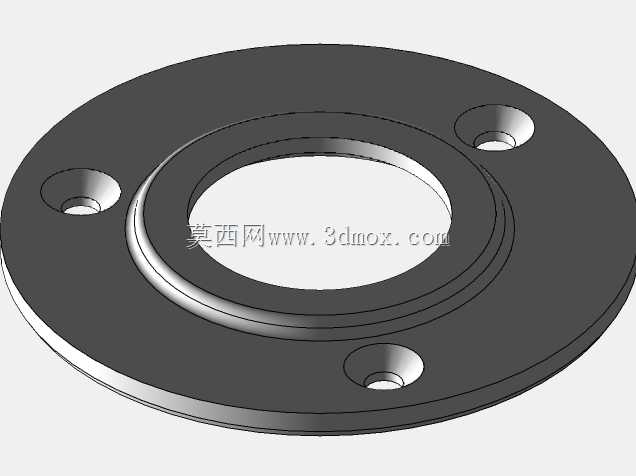

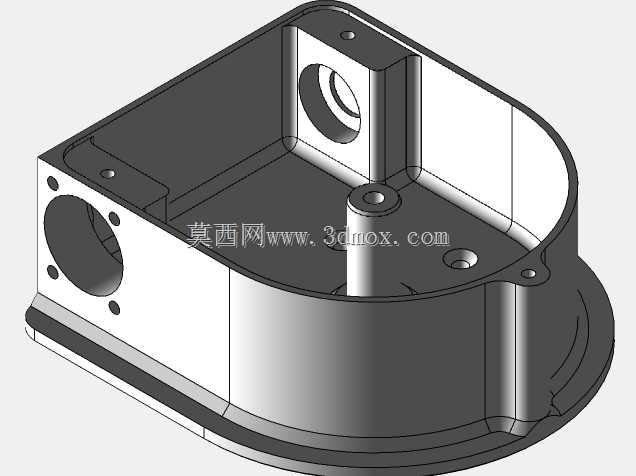

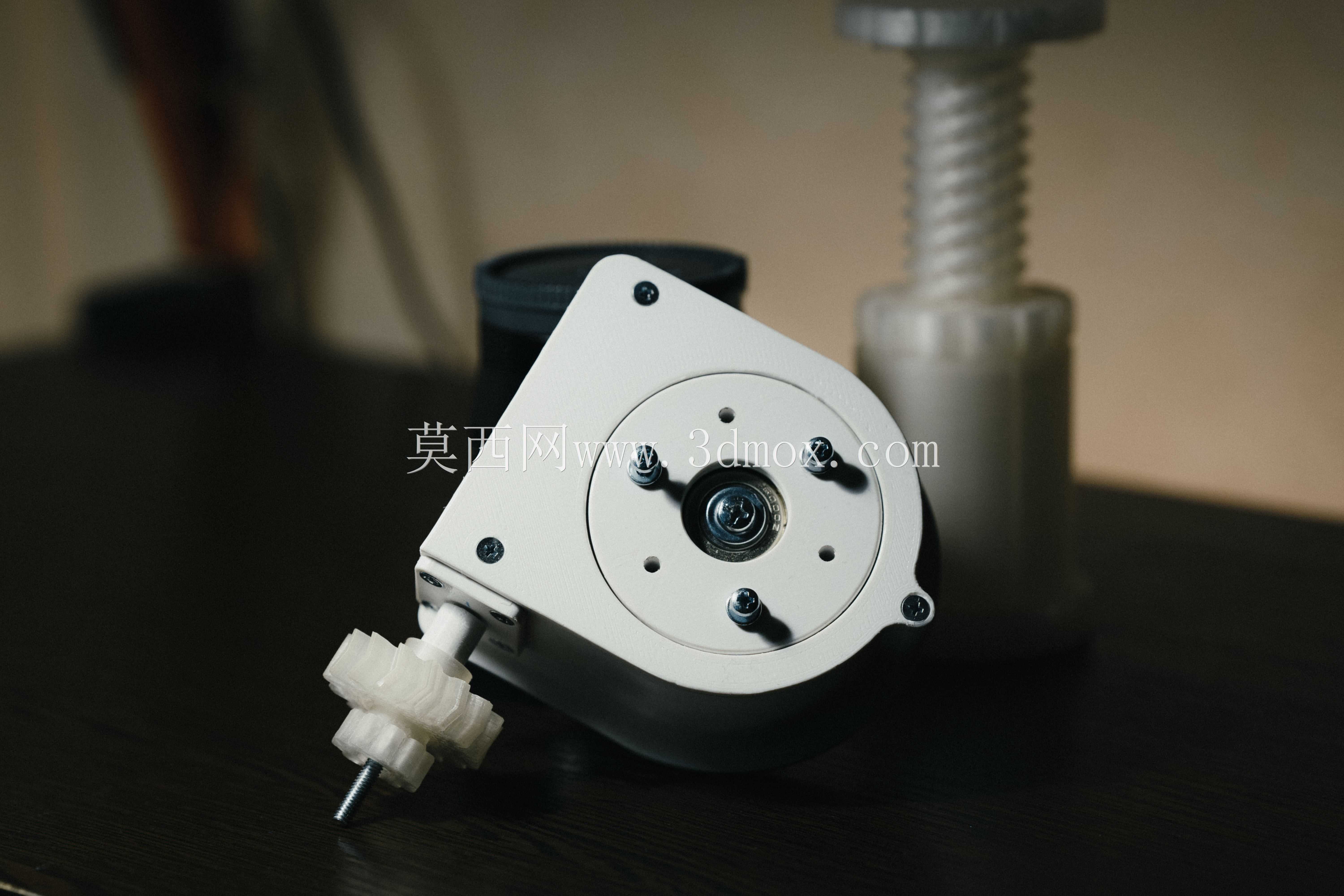

　　壳体设计以可打印性和装配便利为重点。外壳围绕蜗轮和蜗杆形成包容空间，既保护啮合齿面，也为轴系、轴承位置和紧固件提供安装基准。壳体上设置6个安装孔，可直接与外部支架、框架或台面连接；蜗轮输出侧同样预留6个用于安装板或被驱动物件的M3螺钉孔。这样的接口布置使转盘不必绑定某一种底座，既能固定在摄影台、灯箱底板上，也能接入简易自动化展示架。若打印件自重不足，台面在高速启停或偏载放置时可能出现轻微滑移，此时可通过底部孔位连接实心底座，或在壳体内增加配重，以提高稳定性。

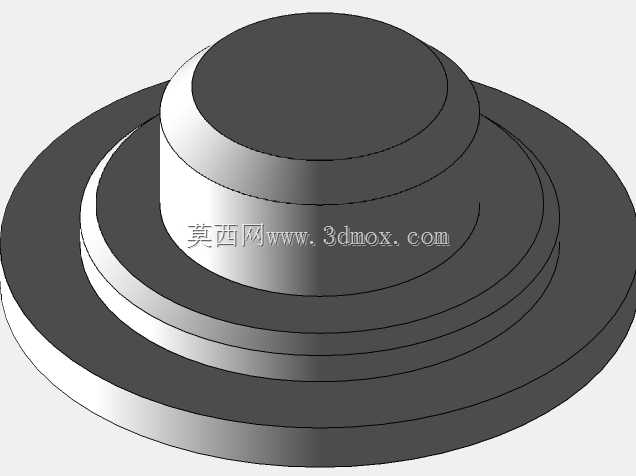

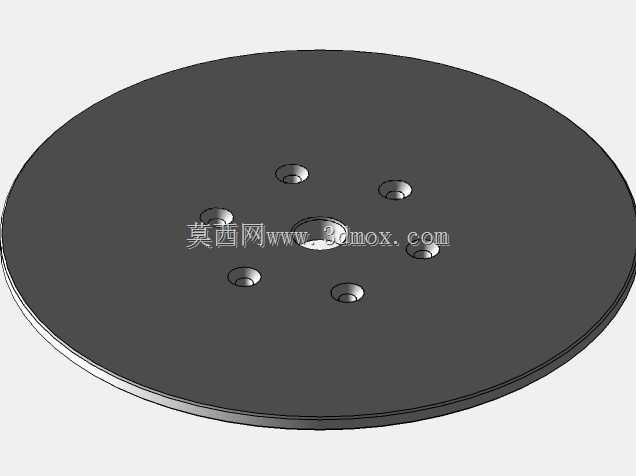

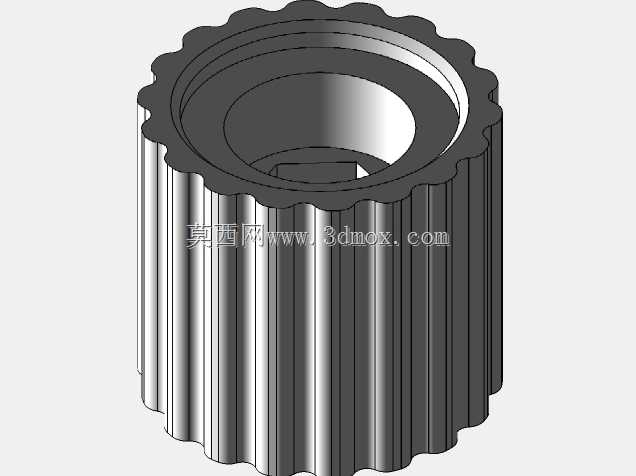

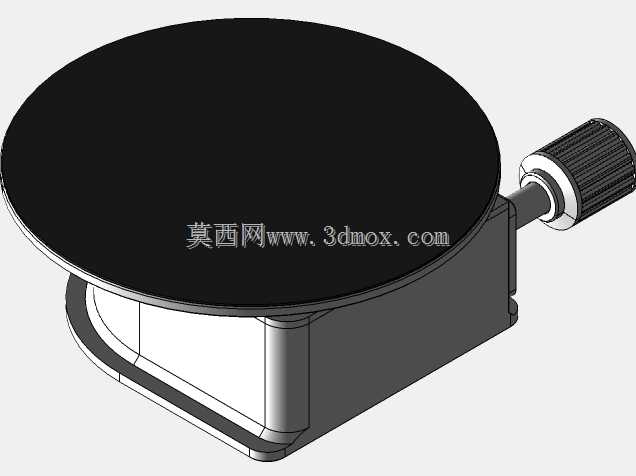

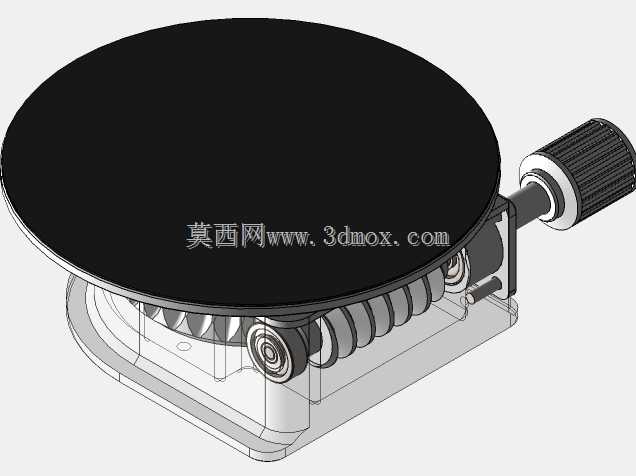

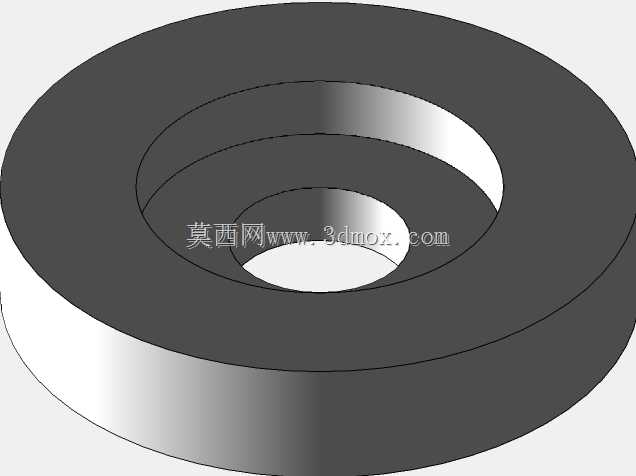

　　外形上，装置由近似圆形的转盘、侧向伸出的蜗杆输入轴和包覆传动件的壳体组成。转盘表面的螺钉孔沿圆周分布，中心位置设置轴端固定结构，保证载荷能够传递到蜗轮输出区域。壳体轮廓避开蜗轮齿顶圆和蜗杆轴的运动空间，壁厚按照普通FDM打印工艺的成型能力进行控制，既减少悬垂和支撑量，也保留足够的螺钉连接余量。安装边界主要由转盘外径、壳体宽度、输入轴伸出长度以及底部孔位决定；在集成到设备中时，需要预留蜗杆端部操作空间，并保证转盘上方工件旋转半径不与相机、灯光或支架干涉。

　　从结构工程角度看，该方案并不追求重载传动精度，而是在轻载、低速、可自制的条件下平衡了传动比、装配难度和扩展能力。蜗轮齿形、壳体孔位和输出台面之间的同轴关系是建模时需要重点控制的部分；蜗杆轴线与蜗轮中心平面的相对位置会直接影响啮合顺畅度。若用于电机驱动，可在输入轴外侧增加联轴器或带轮，并根据拍摄节拍校核转速和扭矩；若用于手动旋转，则可借助大减速比实现细微角度调整。整体结构适合作为摄影转台、商品展示台、教学用减速机构以及小型回转工装的基础方案。
