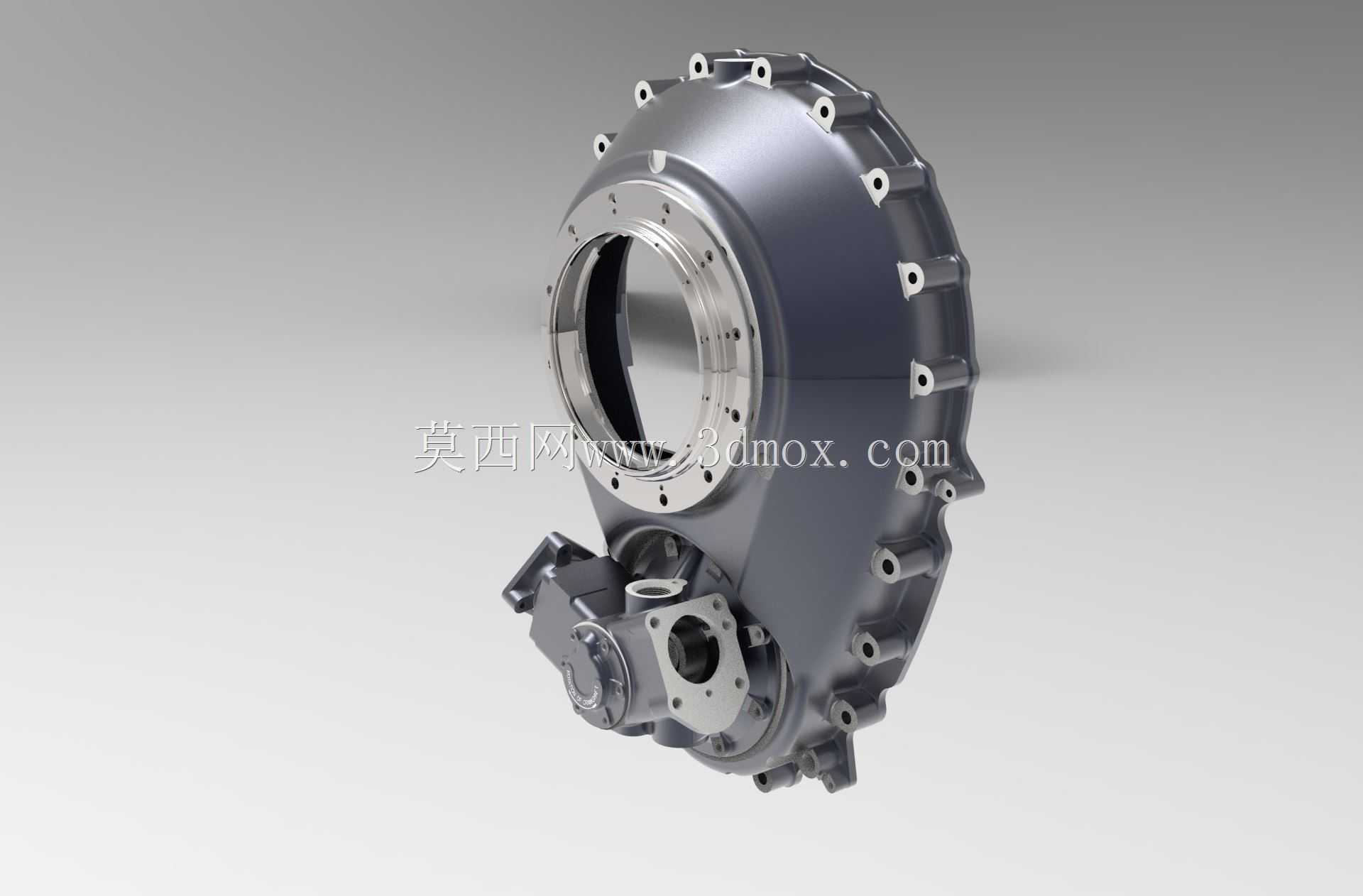

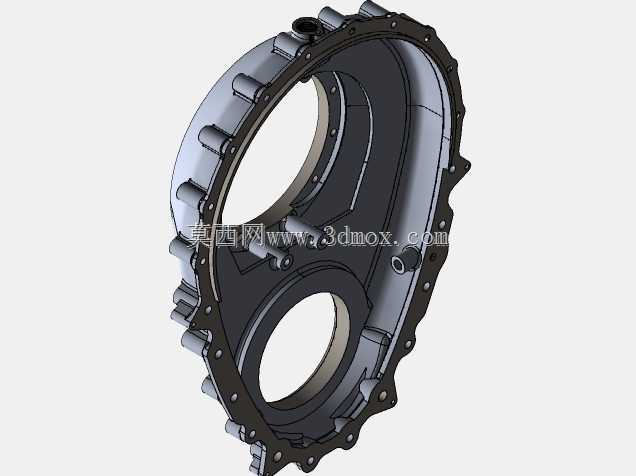

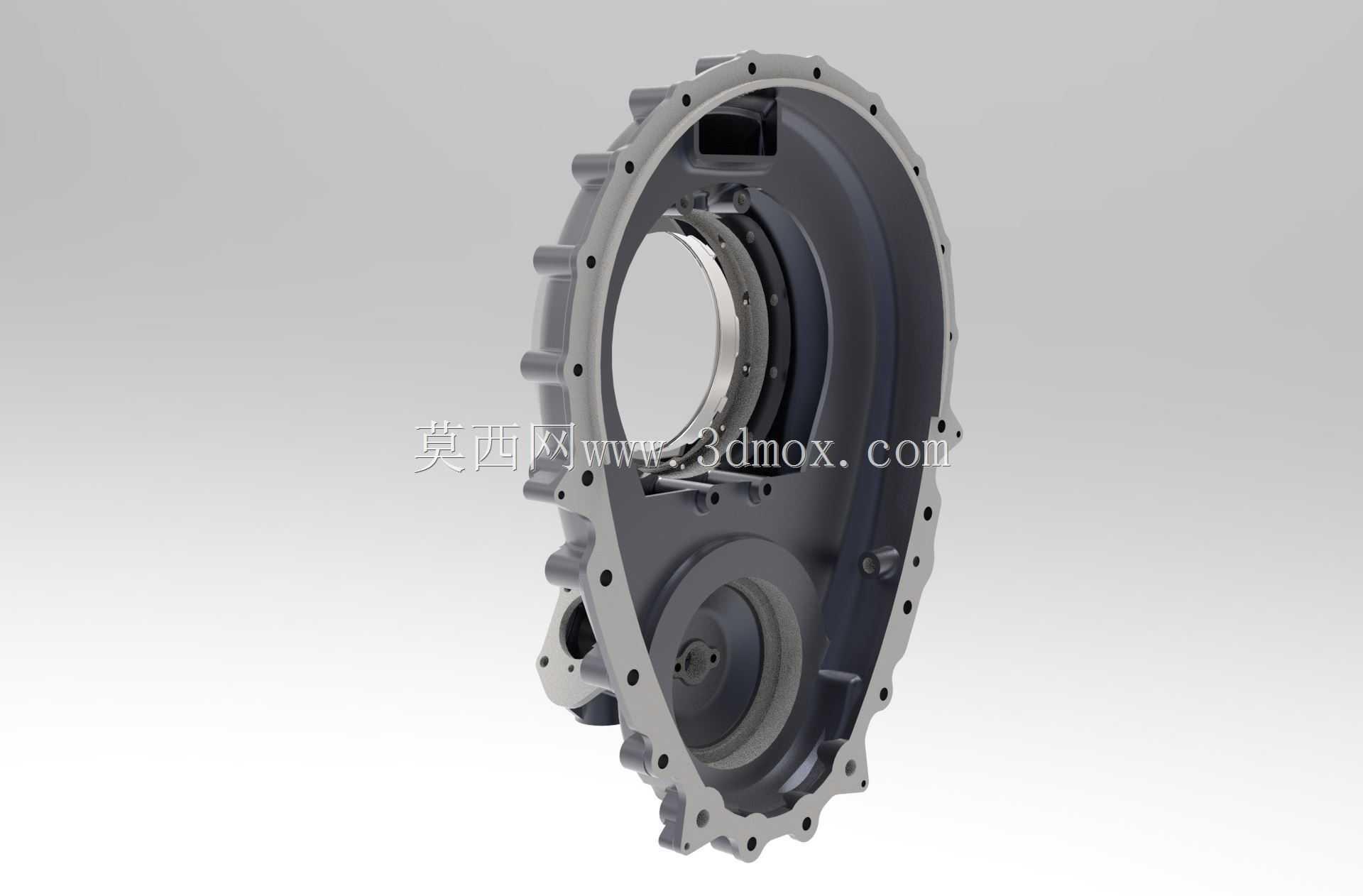

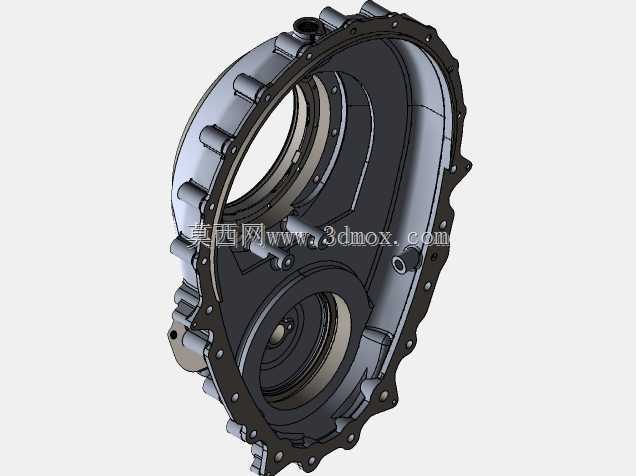

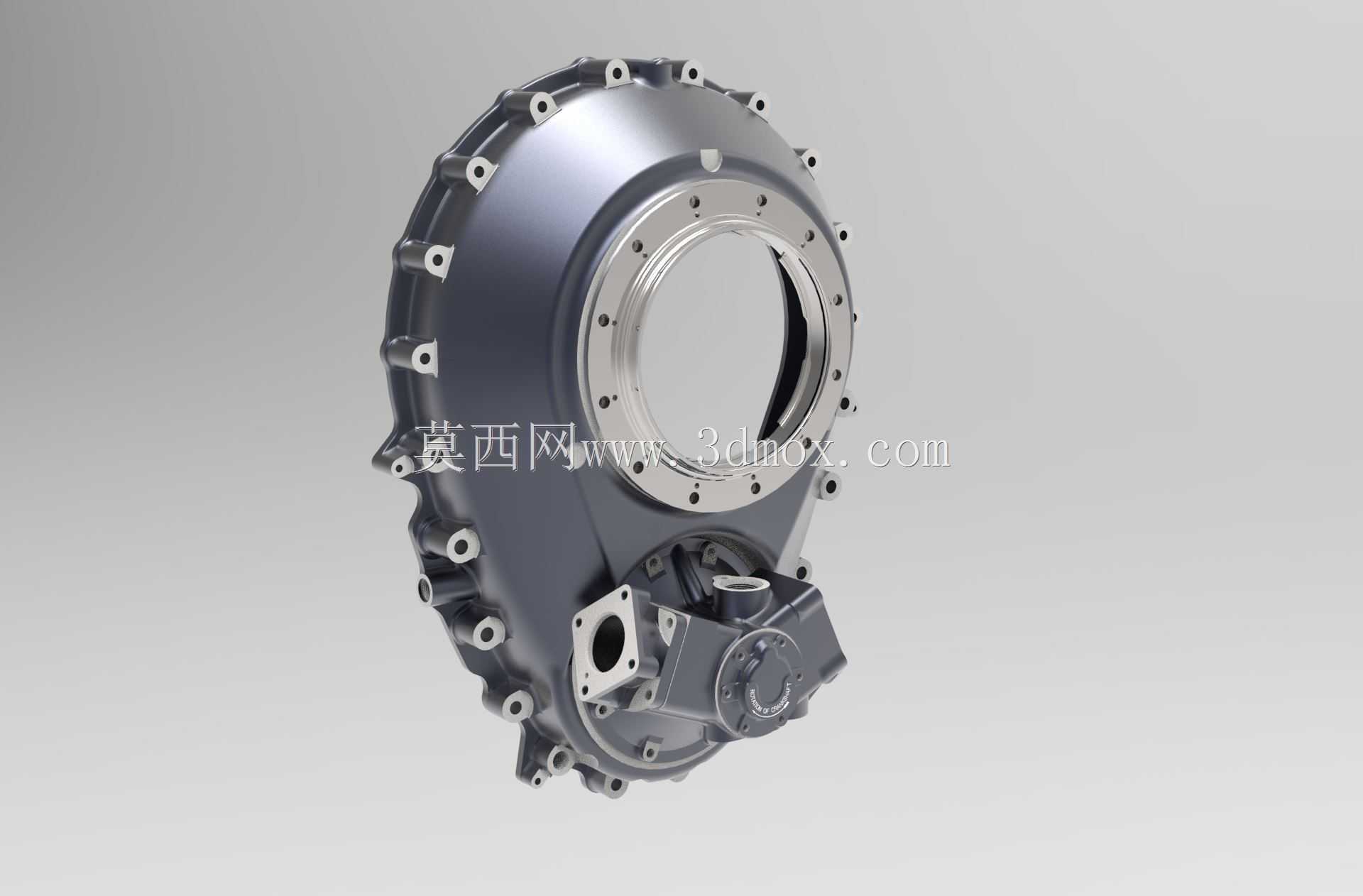

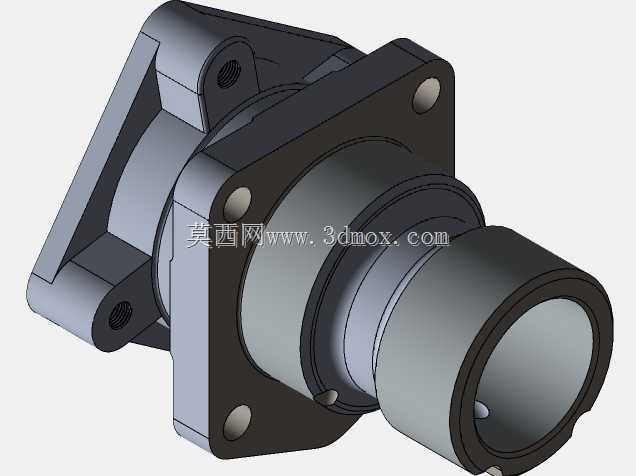

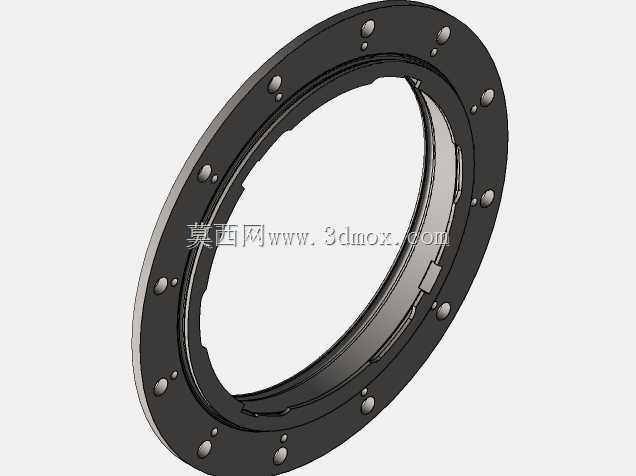

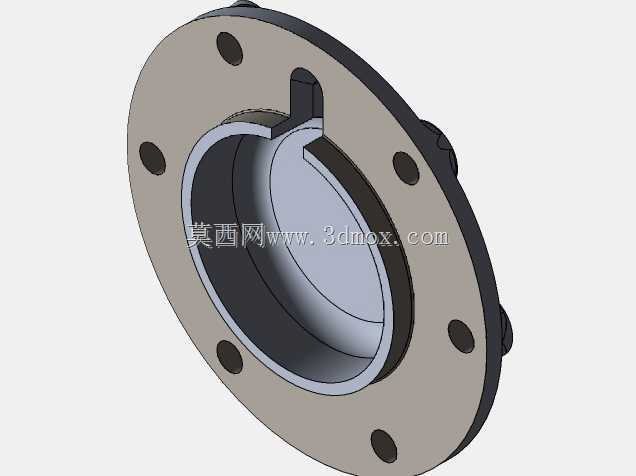

这款减速齿轮箱的壳体结构,在动力传动链路中承担着核心承载与防护作用,常见于重载工业传动、机床进给驱动、工程机械动力输出等需要扭矩放大、转速匹配的场景,是整套传动系统的安装基准载体。从结构设计逻辑来看,壳体采用一体化铸造成型后做精密机加工的工艺路线,主腔体为大直径圆弧过渡的异形轮廓,既能够容纳多级啮合的齿轮副、传动轴与支撑轴承,也能通过曲面壁厚的均匀化设计,平衡铸造过程的冷却应力,避免后续加工或使用中出现形变。主安装端面沿圆周方向均匀布置的螺栓孔,严格匹配对接动力输入端的法兰安装尺寸,孔位的位置度公差控制在0.02mm以内,保证输入轴与驱动端输出轴的同轴度要求,避免轴系偏载引发的轴承磨损、齿轮啮合异响问题。

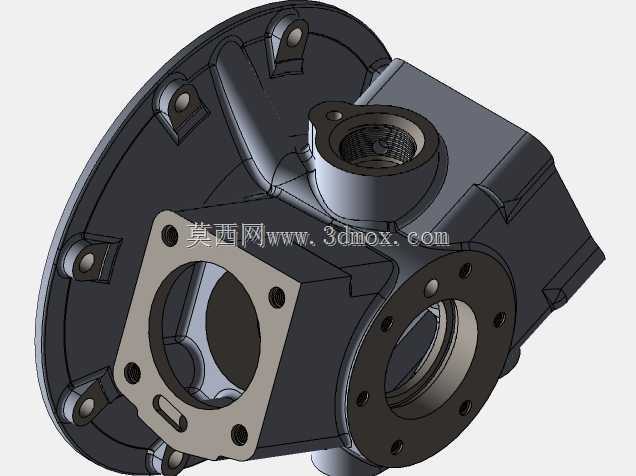

侧面伸出的辅助腔体用于容纳取力齿轮组或润滑回路组件,对应的安装法兰面预留了密封槽位,可适配O型圈或密封垫实现静密封,防止齿轮润滑油渗漏,同时阻挡外部粉尘、切削液进入腔体内部破坏润滑环境。在安装边界的设计上,壳体外侧分布的多组凸台安装座,分别对应轴承位的支撑加强筋,既能够提升壳体整体的刚性,在齿轮传递大扭矩时抑制腔体振动,也可作为整个齿轮箱与设备机架的固定连接点,安装孔的间距、孔径均适配常用工业设备的安装接口,无需额外做转接板即可完成装配。设计过程中针对壳体的壁厚做了梯度优化,轴承位、螺栓连接位等受力集中区域壁厚做加厚处理,非受力的腔体区域适当减薄,在保证整体结构强度满足额定扭矩下的载荷要求的同时,尽可能控制壳体整体重量,
降低传动系统的转动惯量。腔体内部预留了润滑油道的走向空间,可实现齿轮啮合面、轴承滚动体的飞溅润滑或强制润滑,底部设置的回油斜面能够保证润滑油顺利回流到油池,避免局部积油引发的搅油损失过大问题。整个壳体的外形轮廓充分考虑了装配与维护的操作空间,各个连接螺栓的操作位置预留了足够的扳手空间,侧面的检修口位置无需拆解整个齿轮箱即可完成齿轮间隙调整、轴承预紧等日常维护操作,适配工业现场快速运维的实际需求。
- 上一篇:住友型矿用减速机多视图结构设计
- 下一篇:CA6140车床配套蜗轮蜗杆减速箱体
- 全部评论(0)
- 模板大小: 34.17 MB
- 售价:5金币
- 下载次数: 49
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 减速机
