热轧机配套传动轧辊结构设计

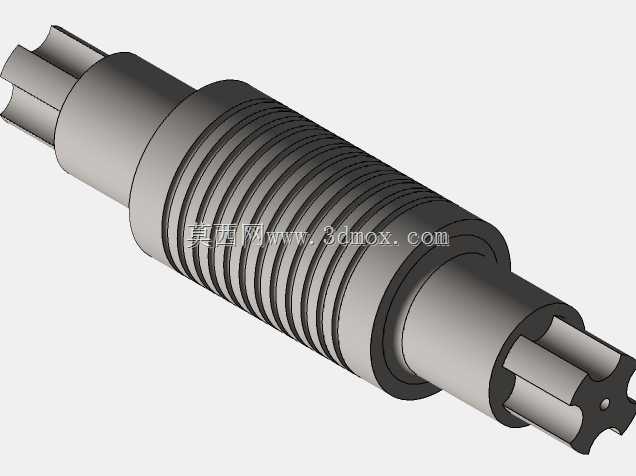

　　在金属热轧生产线上，轧辊是直接参与金属塑性变形的核心执行部件，其结构合理性直接决定轧制过程的稳定性与成品板材、型材的成型精度。本次呈现的轧辊结构，针对热轧工况下的重载、高温、连续冲击的作业环境做了针对性的结构适配，整体采用阶梯轴式的一体化辊身设计，中间段为带环形槽的工作辊面，辊面的环形槽结构可在轧制过程中增大与高温金属坯料的接触摩擦力，避免坯料咬入阶段出现打滑，同时环形槽可容纳轧制过程中产生的氧化皮碎屑，减少硬质碎屑压入轧件表面造成的表面缺陷。辊身两端的轴段做了等径收缩设计，用于装配轴承座与传动连接结构，轴端采用的异形花键结构，可在传递大扭矩的同时，抵消热轧过程中辊身受热膨胀产生的轴向窜动，避免传动端出现应力集中断裂的问题。

　　从安装边界来看，该轧辊的两端轴颈同轴度公差控制在0.02mm以内，可直接适配CA6140系列机床改造的热轧实验线或小型型材热轧生产线的轴承座安装位，无需额外做安装面的二次加工。设计过程中，辊身工作段的直径与轴颈直径的比值控制在2.7:1，既保证了辊身的抗弯刚度，避免轧制重载下辊身出现挠曲变形导致轧件厚度不均，又控制了整体重量，降低传动端的负载。辊身表面的环形槽采用等距排布，槽深与槽宽的比例经过反复校核，既保证排屑与防滑效果，又不会因槽体过深削弱辊身的结构强度，在高温连续作业场景下，槽体结构还可增加辊身的散热面积，延缓辊面热疲劳裂纹的产生。两端轴颈处预留有密封件安装槽位，可装配耐高温骨架油封，阻挡轧制过程中的氧化皮、

　　冷却水进入轴承座内部，延长轴承的维护周期。轴端的花键结构采用大模数设计，齿面做了圆弧过渡处理，可承受轧制过程中频繁的正反转冲击载荷，避免花键齿出现崩断问题。在实际应用场景中，这类轧辊多用于小型热轧生产线的粗轧工位，可完成普碳钢、低合金钢坯料的初次压下作业，将加热后的方坯、扁坯轧制到指定的中间厚度，为后续精轧工序提供尺寸合格的坯料。建模过程中对所有过渡圆角做了统一规范，所有轴肩过渡处均采用R3-R5的圆角过渡，避免热处理与重载作业下的应力集中，辊身工作段与轴颈的同轴度、端面跳动等形位公差均按照重载传动件的标准做了约束，可直接用于后续的工程图输出与加工工艺编制。
