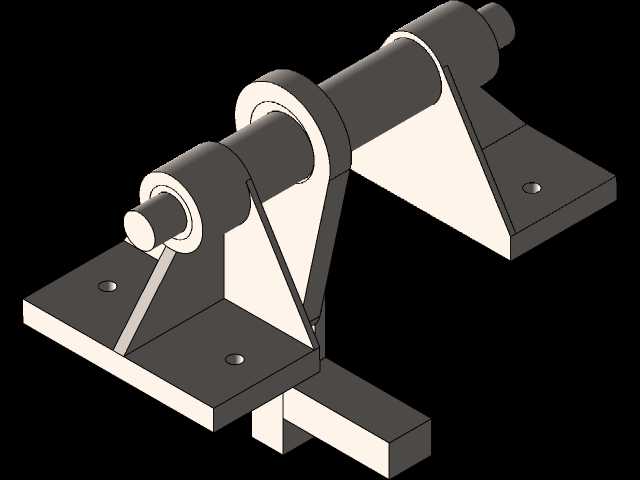

偏心轴驱动式简易压力执行机构

　　在小型五金件冲压、薄材校形、小过盈量装配压装的车间工位场景中，这类偏心驱动的压力执行结构应用十分普遍，相比液压、气动类压装单元，它不需要额外配置动力源管线，纯机械传动的结构故障率更低，维护成本也更可控，很适合集成在小型专机、手工辅助工装台面上完成节拍要求不高的压合作业。整套结构的核心动力转换部件是偏心轴，轴段的偏心距直接决定了压头的行程范围，设计时偏心段的圆度、同轴度公差需要严格控制，否则传动过程中会出现卡顿、压头下行轨迹偏移的问题，直接影响压装精度。两个对称布置的轴承支架是整套结构的承载基础，支架底部设计为带安装孔的平板结构，安装孔的孔距按照通用工装台面的T型槽间距匹配，可直接通过T型螺栓固定在标准工作台面上，

　　不需要额外加工过渡连接板；支架的立板与底板之间加设了三角加强筋，用来抵消压装作业时产生的侧向弯矩，避免长期受力后立板出现外张变形，轴承安装孔的同轴度是支架加工的核心管控项，两孔同轴度偏差超过0.02mm就会导致偏心轴转动卡滞，转动阻力陡增。连接销承担着偏心轴回转运动到柱塞直线运动的转换传递，销与连杆孔、柱塞连接孔的配合选用间隙适中的过渡配合，既保证转动灵活性，又避免间隙过大产生的传动冲击，长期作业工况下连接销表面需要做淬火处理提升耐磨性，减少频繁往复转动带来的磨损间隙。柱塞侧支撑为柱塞的直线往复运动提供导向，支撑内孔与柱塞的配合间隙控制在0.01-0.03mm之间，间隙过小会增大摩擦阻力，间隙过大则会导致压头下压时出现偏摆，

　　压装面受力不均；支撑的安装面与轴承支架的底面设计为同一基准平面，保证安装后导向方向与工作台面垂直，垂直度公差控制在0.02mm/100mm以内，避免压装过程中出现啃伤工件、压头崩损的问题。从安装边界来看，整套结构的横向占用尺寸适配多数小型工装台的安装空间，底部安装板的厚度足够承受最大压装力下的变形量，不需要额外加厚垫板；偏心轴的外伸端可以根据驱动需求连接手杆、减速电机或者飞轮组件，手动驱动时适合小批量、低频次的压装作业，搭配减速电机驱动则可以接入自动化产线完成固定节拍的压装工序。设计过程中需要重点校核偏心轴在最大压装力下的扭转强度、支架立板的抗弯强度，以及连接销的剪切强度，避免满负载作业时出现结构件断裂失效；

　　各转动副的位置预留了润滑脂加注空间，日常维护时只需要定期补充润滑脂就能保证传动顺畅，不需要复杂的拆解保养。这类结构的压装力可以通过调整偏心轴的偏心距、驱动端的输入力来适配不同的作业需求，小偏心距配置下可以获得更大的压装力，适合小零件的压装铆接，大偏心距配置下压头行程更长，适合需要较大开合空间的上下料作业场景。
