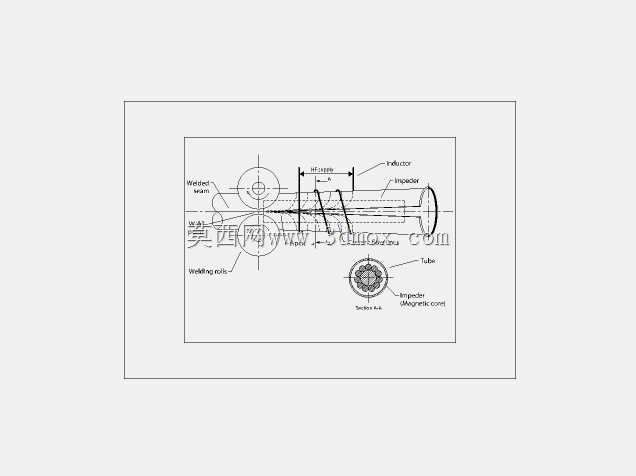

高频感应钢管制造工艺结构示意

　　这套结构对应直缝焊管生产线的核心成型工位，主要解决带钢卷制成管坯后的在线连续加热焊接需求，在高频直缝焊管机组中布置在成型机与定径机之间的工艺段，适配中小口径碳素钢管、合金钢管的连续生产场景，可覆盖民用给排水管、结构用管、低压流体输送管的生产制程。结构设计上围绕感应加热的集肤效应与邻近效应做布局，感应线圈采用仿形开口结构，内孔轮廓与待焊管坯的外径保持均匀的环形间隙，间隙值控制在3-5mm区间，既避免管坯运行过程中剐蹭线圈绝缘层，又能保证磁通量的集中传递，减少无效的能量损耗。线圈的进水、回水接头布置在结构的非作业侧，与管坯运行方向呈90度夹角，避免生产过程中氧化皮飞溅堵塞冷却水路，同时适配机组的走线布局，减少管路弯折带来的水阻提升。

　　阻抗器采用磁芯结构，安装位置正对管坯的V型汇合口，伸入管坯内部的长度根据焊接速度匹配，通常覆盖感应线圈前后各1.5倍管径的范围，用来增强感应电流在焊缝汇合处的集中程度，减少电流在管坯圆周方向的分散流失，提升加热效率。挤压辊的布置与感应线圈保持固定的距离参数，两辊的中心连线与管坯水平中心线重合，辊型采用与管坯外径匹配的圆弧槽，压紧力可通过两侧的丝杠结构做微调，保证管坯的两个边缘在加热到焊接温度后能被充分挤压，挤出熔融的氧化夹杂形成牢固的焊缝。整个工位的安装基准与机组的整体中心线重合，底座预留长条形调节孔，可根据生产管径的规格变化调整感应线圈、阻抗器、挤压辊的相对位置，适配不同壁厚、不同管径的钢管生产需求，

　　结构上预留了氧化皮收集的导槽位置，可对接生产线的除屑装置，减少高频作业区域的金属粉尘堆积，降低绝缘部件被击穿的风险。图纸中清晰标注了各部件的相对位置关系、管坯的运行方向、感应磁场的作用区域，以及焊接点的温度影响范围，可作为焊管机组该工位结构改造、备件设计、工艺参数调试的参考依据，建模时还原了各部件的装配关系与安装边界，可直接导入焊管生产线的整体装配模型做干涉校验，也可单独拆分用于感应加热部件的结构优化设计。
