机床用C型带孔安装防护支撑构件

　　在普通车床的床头箱外侧防护区域、溜板箱走线防护位以及尾座限位辅助安装位，这类C型带孔支撑构件是很容易被忽略但实际作用关键的小部件。很多刚入行的结构设计人员在做机床外围防护设计时，往往只关注大的钣金护罩尺寸，忽略这类衔接支撑件的安装边界，最后现场装配时经常出现护罩晃动、走线干涉的问题。

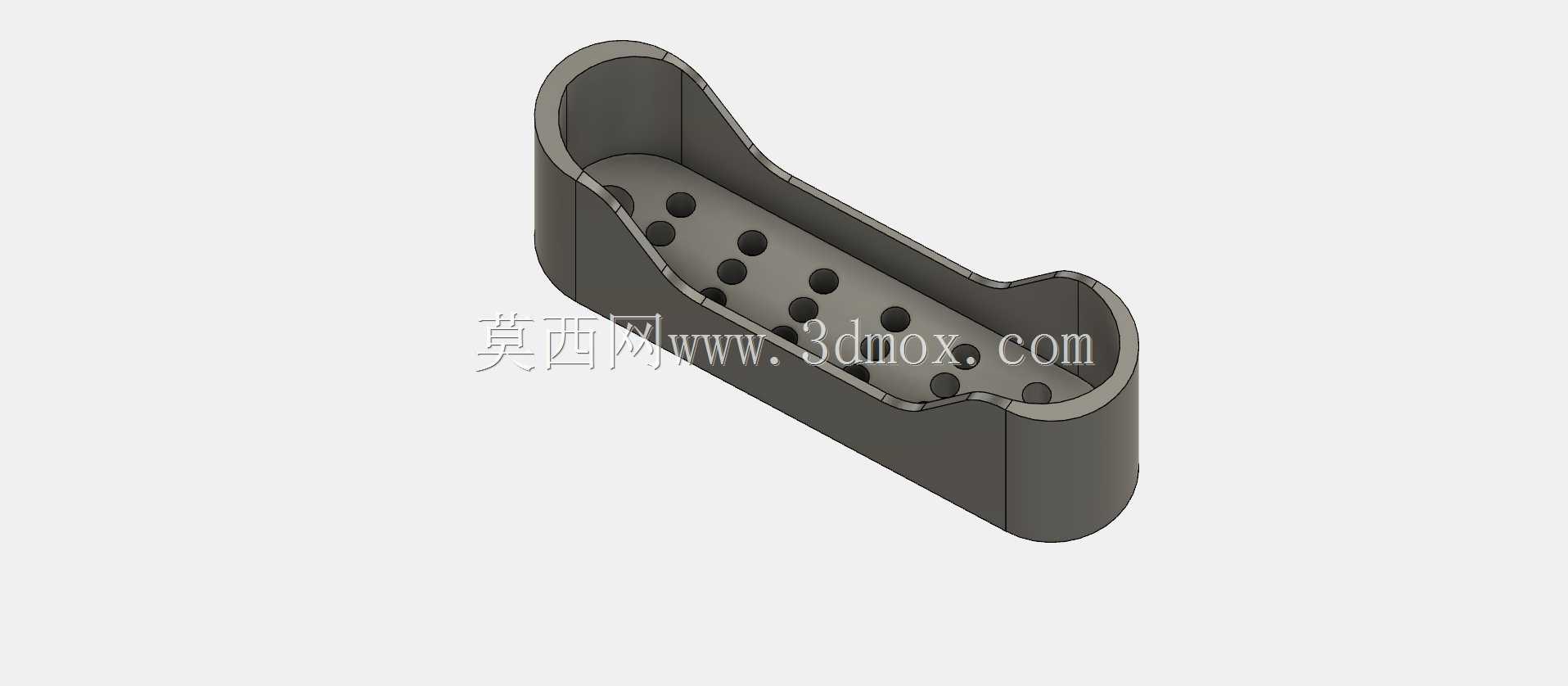

　　从结构形态来看，该构件采用一体化弯折成型的C型截面，外侧弧面做了圆滑过渡处理，没有尖锐棱角，既可以避免设备运行过程中剐蹭操作人员的工作服，也能减少车间内切削液、铁屑堆积在构件表面的概率，日常清理维护时用高压气枪吹扫就能带走附着的杂物。构件内侧的安装平面上均匀分布了多个通孔，这些孔位的排布并非随意设置，是对应CA6140车床床身外侧预留的安装螺孔位置做的匹配设计，安装时不需要额外在床身上打孔攻丝，直接用标准内六角螺栓就能完成固定，大幅降低现场改装的工作量。

　　设计这类构件时，首先要考虑的是安装后的避让空间，C型的开口方向需要正对需要防护的线缆或者小型管路，把线缆完全收纳在C型槽的内部空间里，避免车床快速移动溜板时剐蹭到线缆外层绝缘皮，长期磨损造成短路故障。构件的壁厚选择需要兼顾刚性和安装空间，壁厚过薄的话，长期受机床运行的振动影响容易出现形变，导致护罩固定位偏移；壁厚过厚则会占用过多床身外侧的操作空间，影响操作人员更换车刀、测量工件的操作动线。

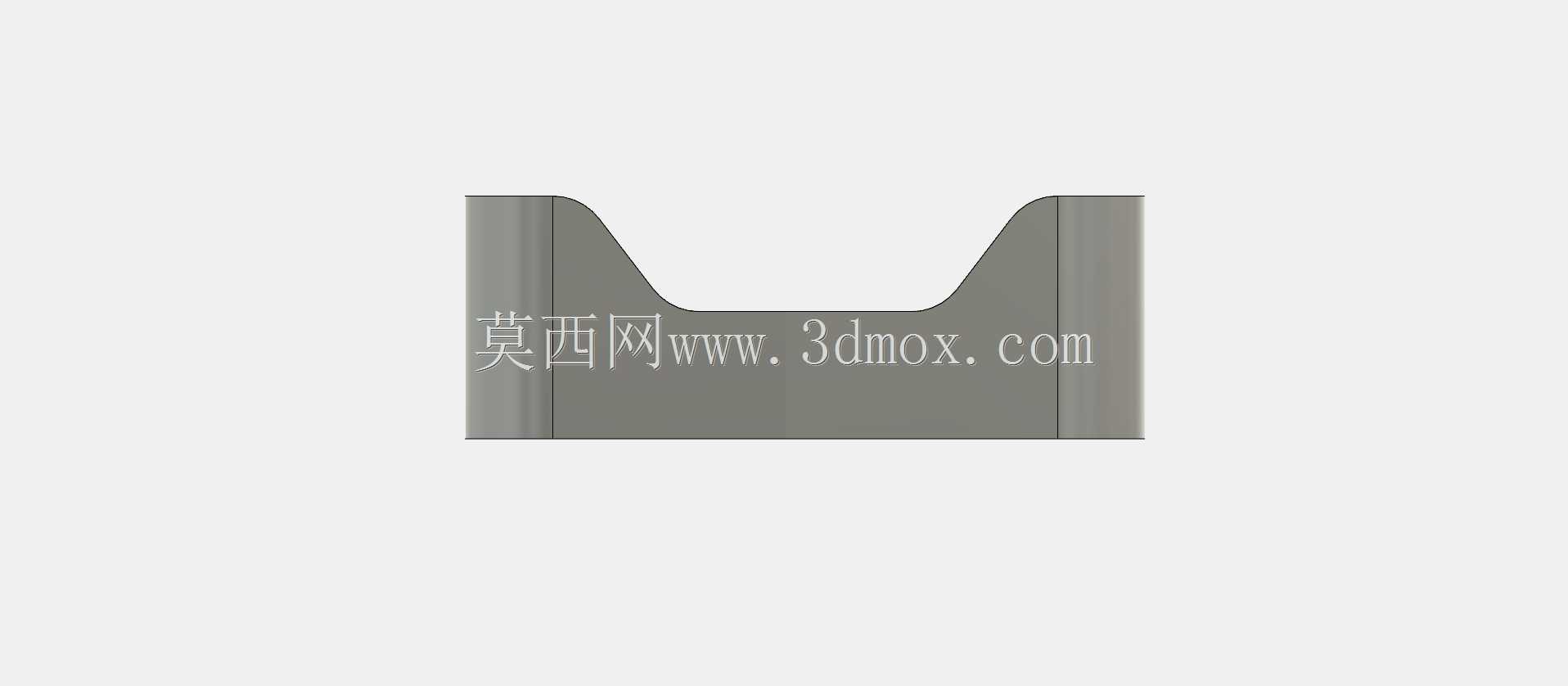

　　从安装边界来看，该构件的弯折弧度刚好贴合床身外侧的铸造圆角，安装后和床身表面完全贴合，没有突出的安装凸台，不会在构件和床身之间留下缝隙，避免细小铁屑卡入缝隙造成清理困难。构件上下两端的弧面收边做了等半径处理，和配套的防护挡板边缘可以完全贴合，不需要额外加装密封胶条就能阻挡大部分飞溅的铁屑进入防护区域内部。在实际设备运维过程中，这类支撑件的损坏率很低，只有在设备受到外力撞击时才会出现形变，更换时只需要拆卸固定螺栓就能完成替换，不需要拆解周边的其他防护部件，维护效率很高。

　　做这类小零件的三维建模时，不能只按照二维图纸的尺寸拉伸成型，需要重点核对弯折处的内R角和床身铸造圆角的匹配度，以及安装孔的位置度公差，孔位偏差超过0.5mm就会出现安装时螺栓无法穿入的问题。同时要注意构件表面的处理要求，外露面做喷塑处理提升耐锈蚀能力，和床身贴合的安装面要做铣平处理，保证安装后的平面度，避免固定后出现应力集中导致的构件开裂。
