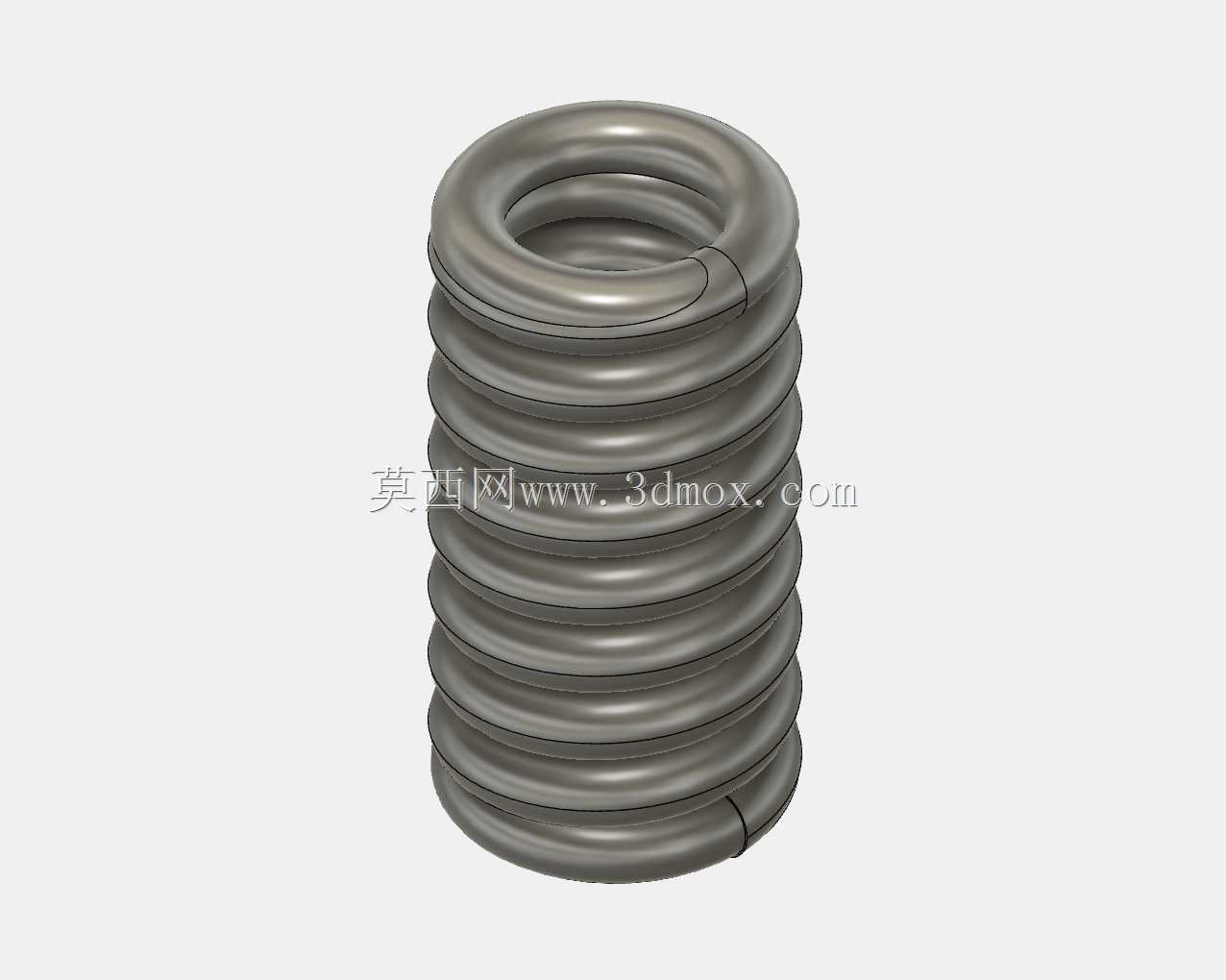

圆柱螺旋压缩弹簧三维结构设计

　　在各类机械设备的缓冲、储能、复位结构中，圆柱螺旋压缩弹簧是应用覆盖面极广的弹性元件，从冲压设备的模架卸料机构、机床的主轴缓冲限位，到自动化产线的工件压紧定位、阀门的启闭复位结构，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要明确实际工况下的受力边界：常规静载工况下的弹簧两端需要做并圈磨平处理，保证端面与支撑面的贴合度，避免受载时出现偏载侧弯，这一点在建模时不能只做光顺的螺旋扫掠，要单独处理两端的并圈段，将端部的节距逐步收窄至与线径匹配，同时对端面做切除磨平处理，还原实际加工后的端面形态。

　　从结构特性来看，这类圆柱压缩弹簧的核心参数匹配直接决定使用性能，有效圈数决定了弹簧的刚度特性，总圈数则包含两端的支撑并圈，建模时需要区分有效工作段与支撑段的节距差异，不能整段弹簧使用统一节距，否则和实际零件的受力状态会出现偏差。线径的选择要匹配安装空间内的许用应力，中径尺寸则要适配安装导杆或者导套的间隙，通常弹簧内径与导杆之间要留0.5到1毫米的单边间隙，避免工作时弹簧与导杆出现卡滞摩擦，外径与安装孔之间也要预留足够的变形膨胀空间，防止弹簧受压缩径变大后与孔壁剐蹭，这些安装边界的尺寸逻辑，在三维建模时都要通过结构特征体现出来，不能只做外观相似的几何形体。

　　实际建模过程中，螺旋线的生成是核心步骤，不能直接用固定螺距的螺旋线扫掠完事，要分三段构建路径：两端的支撑圈段螺距从线径尺寸逐步过渡到工作段的额定螺距，过渡段的圈数通常控制在0.75到1圈左右，保证螺距变化顺滑，避免出现应力集中的结构拐点。扫掠用的簧丝截面要保持圆形轮廓，同时注意螺旋升角对截面贴合度的影响，两端并圈位置的簧丝要保证相邻圈紧密贴合，没有多余的间隙，还原实际弹簧绕制后的并圈状态。很多新手建模时容易忽略弹簧的旋向问题，常规无特殊要求的压缩弹簧多为右旋，只有在特定的同轴嵌套组合弹簧场景下，才会采用内外圈旋向相反的设计，避免工作时簧丝互相卡嵌，这一点在结构设计时要结合实际安装场景确认。

　　从应用场景的适配性来说，不同工况下的弹簧结构细节会有差异：比如用于高频往复运动场景的弹簧，两端的磨平长度要达到圈周长的四分之三以上，端面粗糙度要控制在合理范围，减少工作时的端面磨损；用于冲击载荷场景的弹簧，通常会采用更大的节距设计，同时适当增加有效圈数提升缓冲能力，建模时就要对应调整螺旋线的螺距参数与圈数设置，保证模型的结构参数和实际选型需求匹配。另外，弹簧的自由长度是安装前的自然状态尺寸，安装时会有预压缩量，预压后的长度要匹配安装腔的深度，避免预压量过大导致弹簧过早出现塑性变形，这些尺寸逻辑在做三维结构设计时都要提前纳入考量，通过模型的尺寸标注与装配校验，确认安装边界没有干涉问题。

　　做这类弹性零件的三维模型，不能只追求外观的视觉相似，要从实际加工、装配、受力的角度还原结构细节，比如簧丝表面的过渡圆角、端部磨平后的切口形态，这些细节虽然不影响整体外观，但在做后续的有限元受力分析、装配干涉检查时，会直接影响仿真结果的准确性。很多设计人员在做设备装配时，习惯直接调用通用弹簧模型，不核对实际的安装尺寸与刚度匹配性，最后往往会出现装配干涉、弹簧力不足或者过载断裂的问题，所以在建模阶段就要把安装边界的尺寸、工况对应的结构调整都做到位，让三维模型能够直接用于后续的工程出图、装配校验与仿真分析，而不是仅仅作为一个视觉占位的零件存在。
