CA6140机床用异形连接垫板结构设计

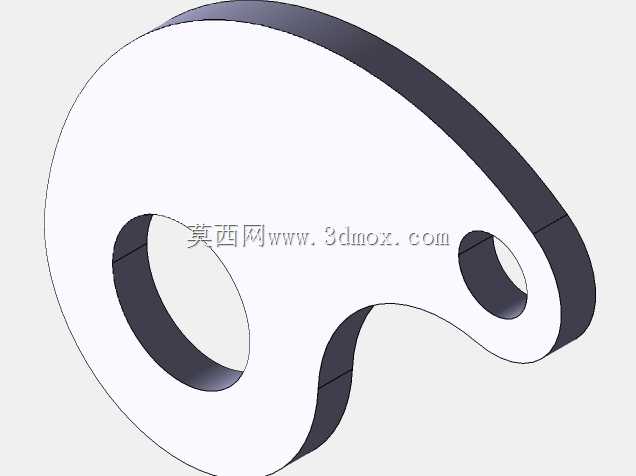

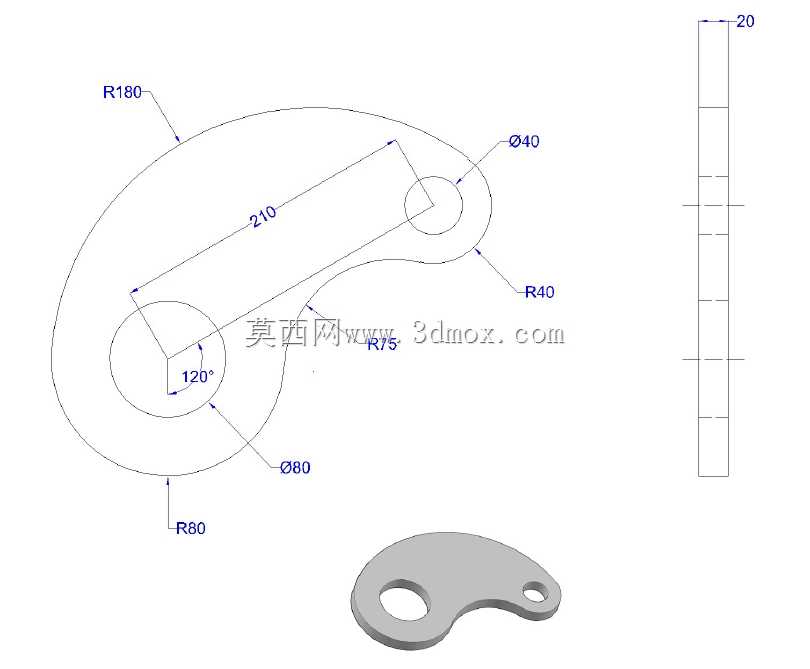

　　这款异形垫板属于CA6140普通车床的配套辅助连接件，主要用于车床进给箱与床身导轨侧的辅助安装定位场景，在日常机床检修、进给机构微调作业中，可填补原有安装位的间隙偏差，避免进给传动过程中出现的连接刚性不足问题。从实际使用场景来看，车床长期运行后床身侧的安装基面会出现轻微磨损，常规标准垫片无法适配不规则的磨损基面，这款异形结构的垫板刚好可以匹配该位置的特殊轮廓，安装后可分散连接螺栓的压紧应力，避免局部应力集中导致的基面变形。设计过程中优先考虑了安装适配性，整体轮廓采用多段圆弧相切过渡，大端R80圆弧与床身侧的圆弧安装基面完全贴合，小端R40圆弧适配进给箱侧的凸台轮廓，两安装孔中心距设定为210mm，

　　大孔直径80mm用于穿过进给机构的传动轴，小孔直径40mm用于穿装M36的连接螺栓，两孔中心夹角120°完全匹配原有安装位的孔位角度，无需二次打孔即可直接装配。零件整体厚度为20mm，边缘处设置R7.5的过渡圆角，避免安装过程中划伤操作人员手部，同时减少应力集中导致的零件开裂风险。建模过程中先绘制中心距210mm的两个基准圆，再依次绘制R180、R80、R40的相切圆弧，通过修剪命令完成外轮廓闭合，拉伸后对边缘做倒圆角处理，最后完成两个安装孔的切除。实际装配时需注意大孔与传动轴之间保留1mm的间隙，避免运行过程中轴与孔发生摩擦磨损，小孔与螺栓之间采用间隙配合，方便安装时调整垫板位置。该零件采用45号钢加工即可满足使用要求，

　　加工时需保证两个安装面的平面度公差在0.05mm以内，避免安装后出现贴合不严的问题，圆弧轮廓的尺寸公差控制在±0.1mm即可，不需要过高的加工精度，兼顾了使用性能与加工成本。在机床改造场景中，这款垫板也可用于其他类似轮廓的安装位，只需根据实际孔位调整中心距参数即可快速适配，具备一定的通用改造价值。
