机床用杠杆式传动连接摆臂结构设计

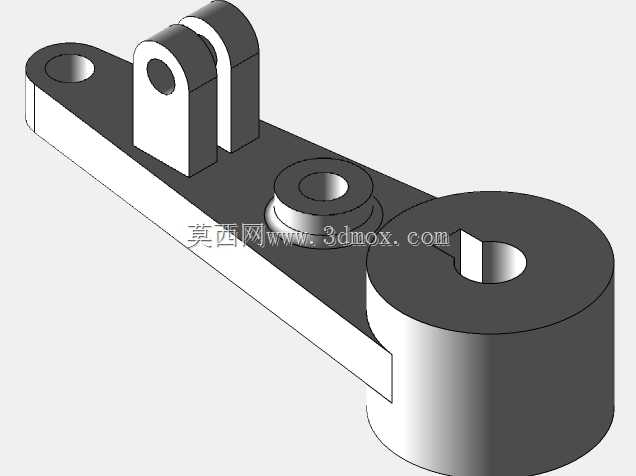

　　该摆臂结构主要应用于普通车床进给系统的传动链路中，承担动力换向与行程传递的核心作用，安装位置位于溜板箱与进给操纵机构的衔接区段，工作时随操纵杆的扳动完成角度摆动，将操作端的手动输入扭矩传递至内部的滑移齿轮拨叉，实现进给方向的快速切换。从结构设计逻辑来看，整体采用长条形悬臂布局，主体承载段做了等强度的截面优化，靠近大直径铰接端的位置截面厚度逐步增加，抵消摆动过程中产生的弯曲应力，避免长期交变载荷下出现结构形变。大直径端的轴孔设计有键槽结构，与传动轴通过平键实现周向固定，传递扭矩的同时可限制摆臂的轴向窜动，轴孔与轴的配合公差选取H7/k6的过渡配合，既保证装配时的同轴度要求，也能避免工作过程中出现配合间隙导致的传动空程。

　　中部的凸台轴孔用于铰接传动连杆，孔位的中心距尺寸经过严格校核，匹配操纵机构的行程参数，保证扳动操纵杆时的行程传动比符合操作手感要求，不会出现行程不足或者过位的问题。端部的双叉耳结构用于连接复位弹簧组件，双耳的平行度公差控制在0.02mm以内，保证弹簧拉杆安装后不会出现卡滞，复位动作顺畅无偏斜。最远端的小孔用于安装行程限位顶杆，孔位与摆臂回转中心的距离经过计算，匹配限位开关的触发位置，保证摆动到极限位置时能准确触发行程保护，避免机构超程损坏。安装边界方面，摆臂的最大回转半径控制在120mm以内，摆动过程中与周边的溜板箱内壁、其他传动齿轮的最小安全间隙保持在3mm以上，避免运动干涉。

　　所有铰接孔的位置度公差均按照GB/T 1184的K级精度要求设定，装配后摆臂的摆动阻力控制在5N以内，操作轻便无卡滞。结构的所有棱边均做了R1的倒角处理，去除加工毛刺，避免装配时划伤操作人员，也减少应力集中点，提升零件的疲劳寿命。零件材质选用45号钢，加工完成后进行调质处理，硬度达到HB220-250，保证足够的强度与韧性，表面做发黑处理提升防锈能力，适配机床内部多油污、多切削液的工作环境。
