AMRAAM和平缔造者H.DR120导弹三维建模作品

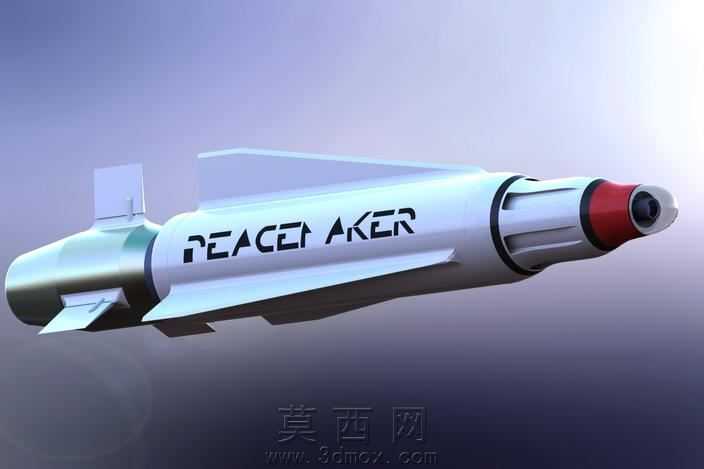

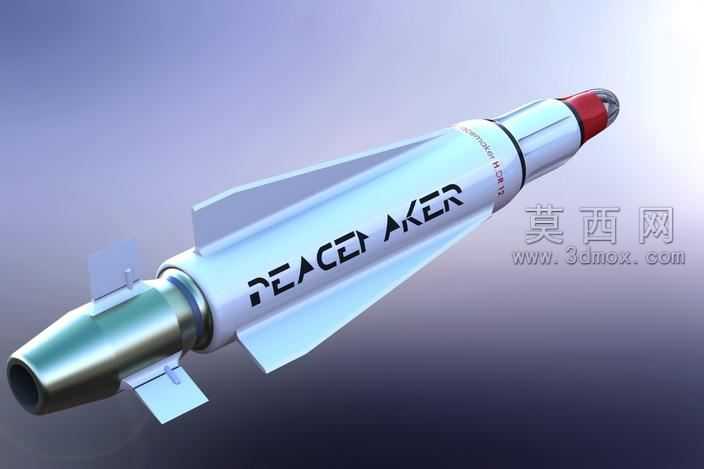

本作品为AMRAAM和平缔造者H.DR120导弹的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，整体严格参考AIM-120先进中程空对空导弹的真实气动外形与结构比例进行设计，还原了该型导弹作为超视距空对空武器的典型外观特征。建模阶段首先通过草图绘制勾勒导弹弹体的回转轮廓，采用旋转凸台命令生成弹身主体结构，弹身整体为光滑圆柱回转体，头部采用适配高速飞行的卵形整流罩设计，尾部为收敛式喷管结构，各段弹身的衔接处做了平滑过渡处理，保证气动外形的流畅性。弹翼与尾舵部分采用薄壁拉伸结合曲面剪裁的方式制作，四片梯形主弹翼沿弹身中段周向均匀分布，翼面做了符合气动要求的后掠角度处理，翼根与弹身的衔接处做了圆角过渡，避免应力集中的结构特征；尾部四片小型控制舵面与主弹翼呈同角度排布，舵面与弹身的连接结构做了细节还原，体现舵面的转动连接基座特征。材质渲染阶段，弹身主体采用哑光浅灰白色航空涂料材质，调整材质粗糙度模拟真实导弹弹身的涂层质感，头部整流罩采用半透明深红色聚碳酸酯材质，添加轻微的折射与反射效果还原导引头整流罩的光学特性；弹身尾部的喷管部分采用金属烧蚀质感材质，调整金属度与粗糙度参数，模拟高温燃气冲刷后的金属色泽变化；弹翼与舵面采用与弹身一致的涂层材质，同时在弹身侧面添加了反向印刷的“PEACE MAKER”标识纹理，通过贴图映射的方式贴合弹身曲面，保证标识随弹体弧度自然变形无拉伸。结构设计上还原了该型导弹的典型分段特征，从导引头舱、战斗部舱、制导设备舱、发动机舱到尾喷管段的分段衔接线都做了细节刻画，弹身表面的传感器窗口、走线凹槽等细小结构也通过凸台与切除命令进行还原，保证整体模型的细节完成度。设计思路围绕真实导弹的气动布局与结构特征展开，在保证模型比例精准的前提下，对细小结构做了适度简化以适配三维展示与装配需求，整体模型可用于军事装备科普展示、虚拟仿真场景搭建、航空武器相关的教学演示等场景，模型各部件为独立参数化特征，可支持后续的结构拆解、动画制作等二次开发操作，渲染阶段采用渐变蓝紫色背景配合定向光源，突出弹体的金属质感与结构轮廓，通过阴影与环境光调整让整体视觉效果更具真实感，还原导弹在高空环境下的视觉呈现效果。
