家用烤面包机操作手柄结构设计

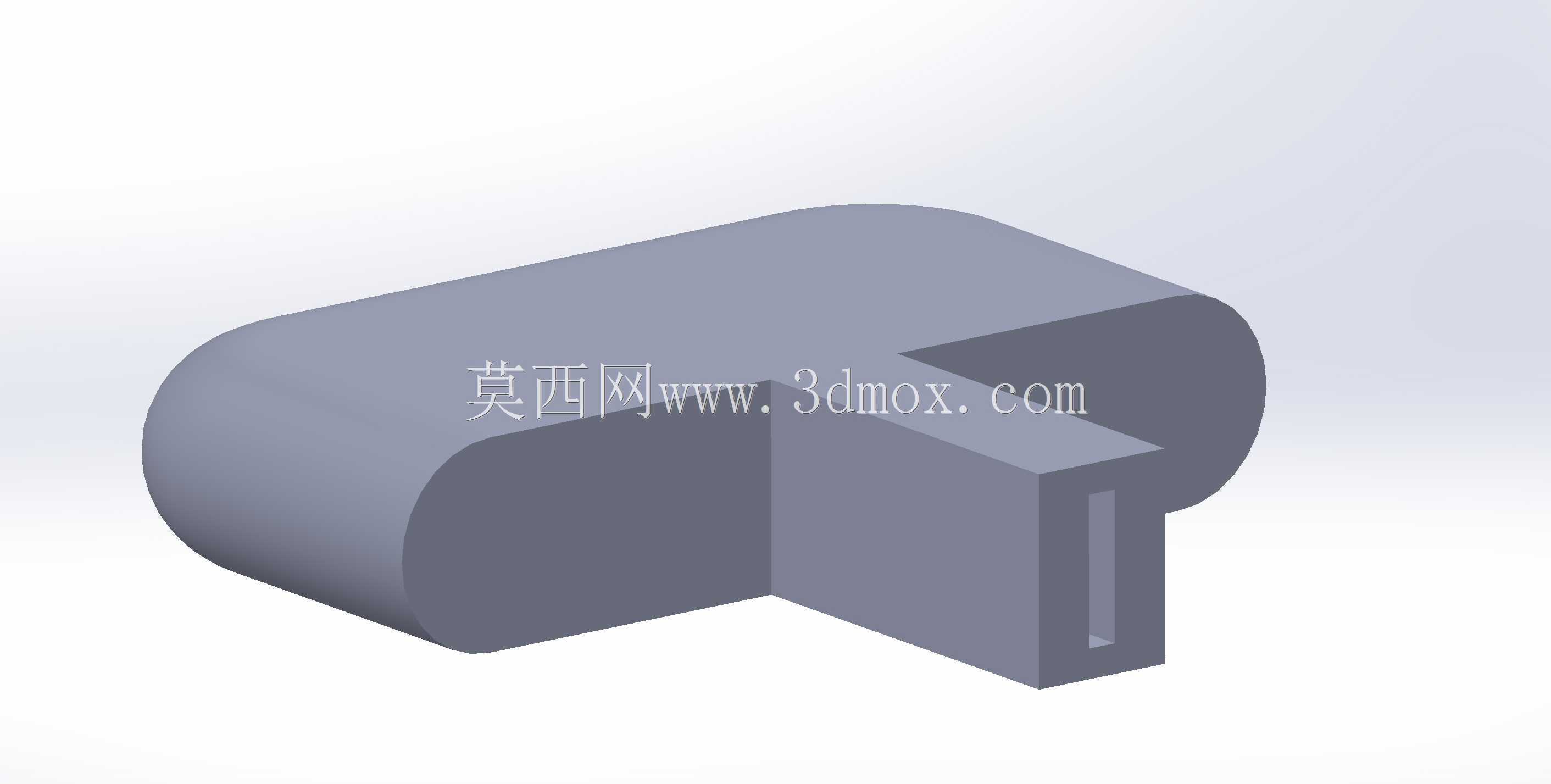

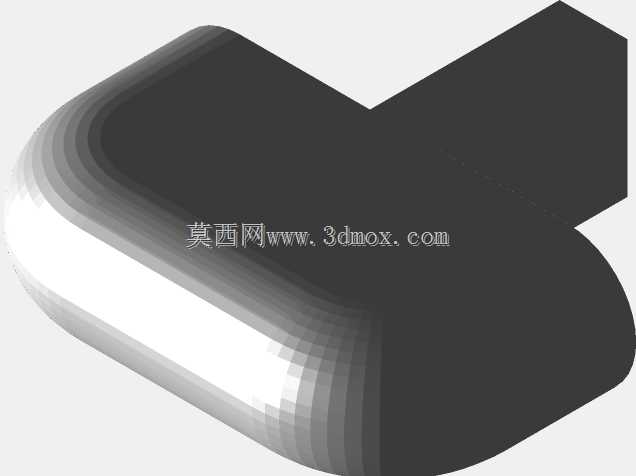

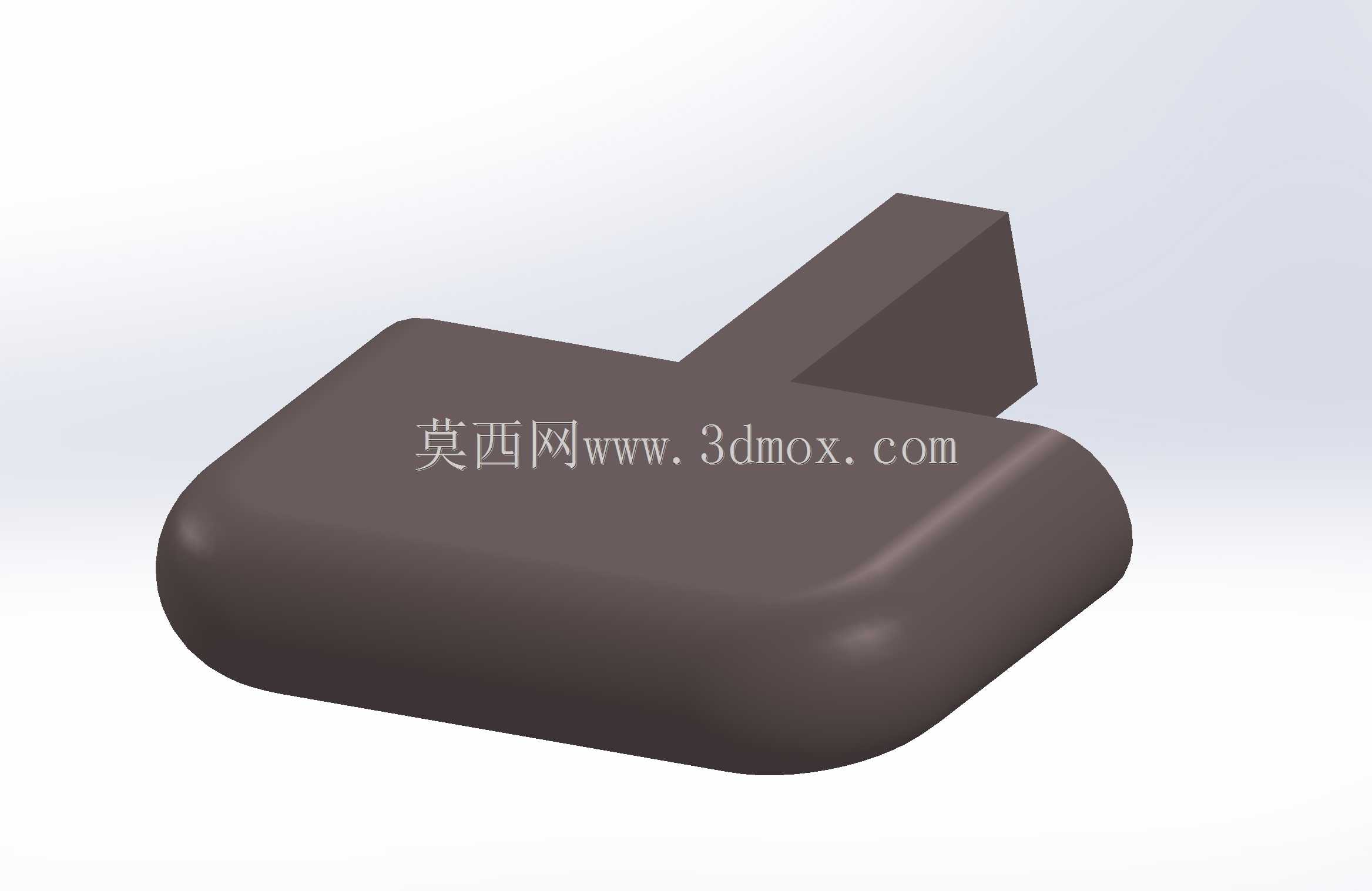

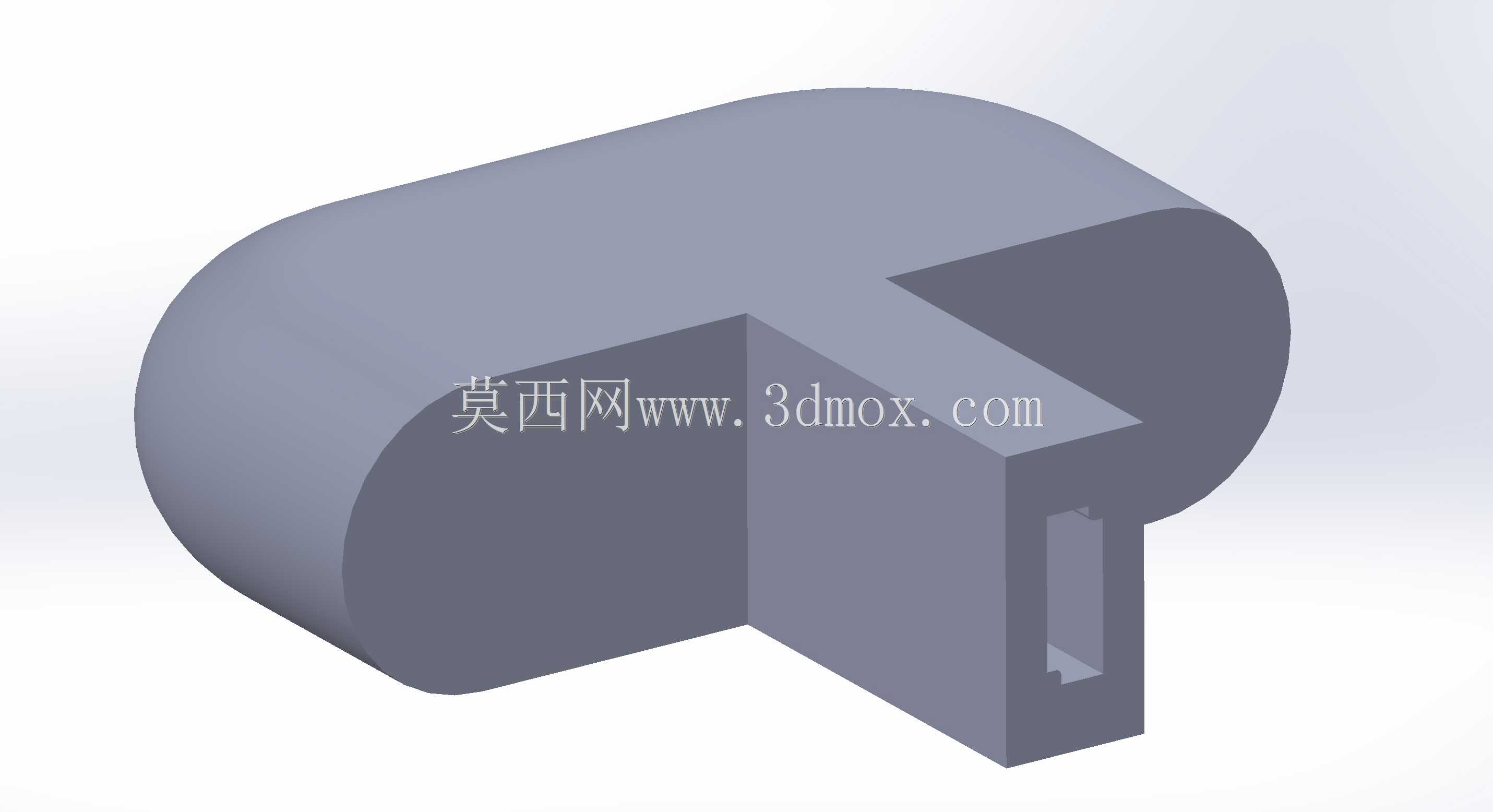

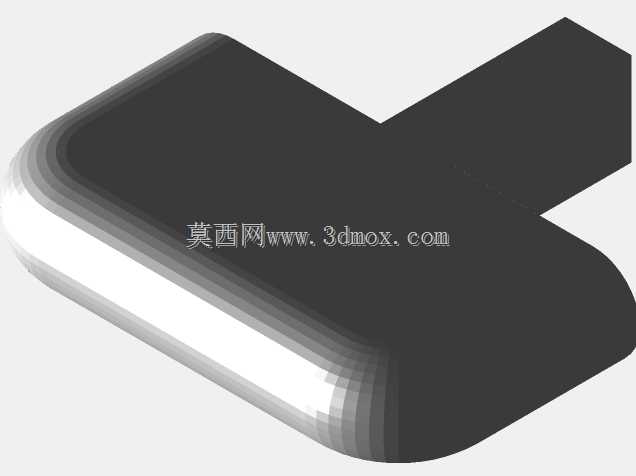

　　在小型家用食品加工设备的结构设计中，操作手柄作为用户与设备直接交互的核心部件，其结构合理性直接决定设备的操作手感与长期使用可靠性，烤面包机手柄的设计需要兼顾握持舒适度、安装适配性与结构强度，避免长期反复操作后出现松动、断裂或者操作卡滞的问题。从结构形态来看，该手柄采用一体化的异形结构设计，主体握持段为大圆角过渡的类圆柱形态，边缘全部做了R角钝化处理，没有尖锐的棱角，既能够避免用户操作时被划伤，也能在握持时贴合手掌的自然弧度，减少长时间按压操作带来的硌手感。与设备连接的安装段采用带内槽的矩形插接结构，内槽的尺寸完全匹配烤面包机升降连杆的截面尺寸，安装时可以直接套接在连杆端部，不需要额外设计复杂的连接紧固件，装配工序简单，

　　同时插接段的侧壁做了加厚处理，能够承受用户按压时的垂直作用力，避免长期受力后出现侧壁开裂的问题。设计过程中首先需要明确手柄的安装边界，其安装位置位于烤面包机前部的操作区域，整体外伸长度需要控制在合理范围内，既不能过短导致用户握持时手指碰到设备外壳，也不能过长导致操作时力臂过大，反复按压后造成连杆变形。握持段的直径参考成年人手掌的平均握持尺寸设计，表面没有做额外的防滑纹路，依靠塑料材质本身的摩擦力即可满足日常操作的防滑需求，同时光滑的外表面也更便于日常清洁，避免面包碎屑、油污堆积在纹路缝隙中。从功能特性来看，该手柄承担的核心作用是传递用户的按压力，带动烤面包机内部的升降托架完成下降锁止与上升复位动作，

　　因此其与连杆的配合公差需要严格控制，配合间隙过大会导致操作时出现晃动感，间隙过小则会造成装配困难，甚至在温度变化出现热胀冷缩时出现卡滞。考虑到烤面包机工作时内部会产生一定的热量，手柄选用的材质需要具备一定的耐热性能，避免长期处于温热环境下出现变形、老化变脆的问题，同时材质的表面硬度适中，日常使用中即使轻微磕碰也不会出现掉漆、开裂的问题。在实际的应用场景中，这类手柄除了适配家用烤面包机之外，其结构设计思路也可以复用到其他小型厨电的操作部件设计中，比如多士炉、小型烤箱的门体把手、电煎锅的操作提手等，只需要根据对应设备的安装连杆尺寸调整插接槽的参数，再根据设备的整体外观风格微调握持段的弧度与尺寸，即可快速完成适配设计，

　　大幅缩短同类型操作件的开发周期。结构建模过程中，需要重点关注插接槽与握持段的过渡区域，该区域是受力时的应力集中点，建模时需要做足够的圆角过渡，分散应力传递路径，避免长期反复受力后在过渡位置出现断裂，同时整体壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等成型缺陷，保证零件的成型合格率。
