欧式雕花双柱秋千支架结构设计

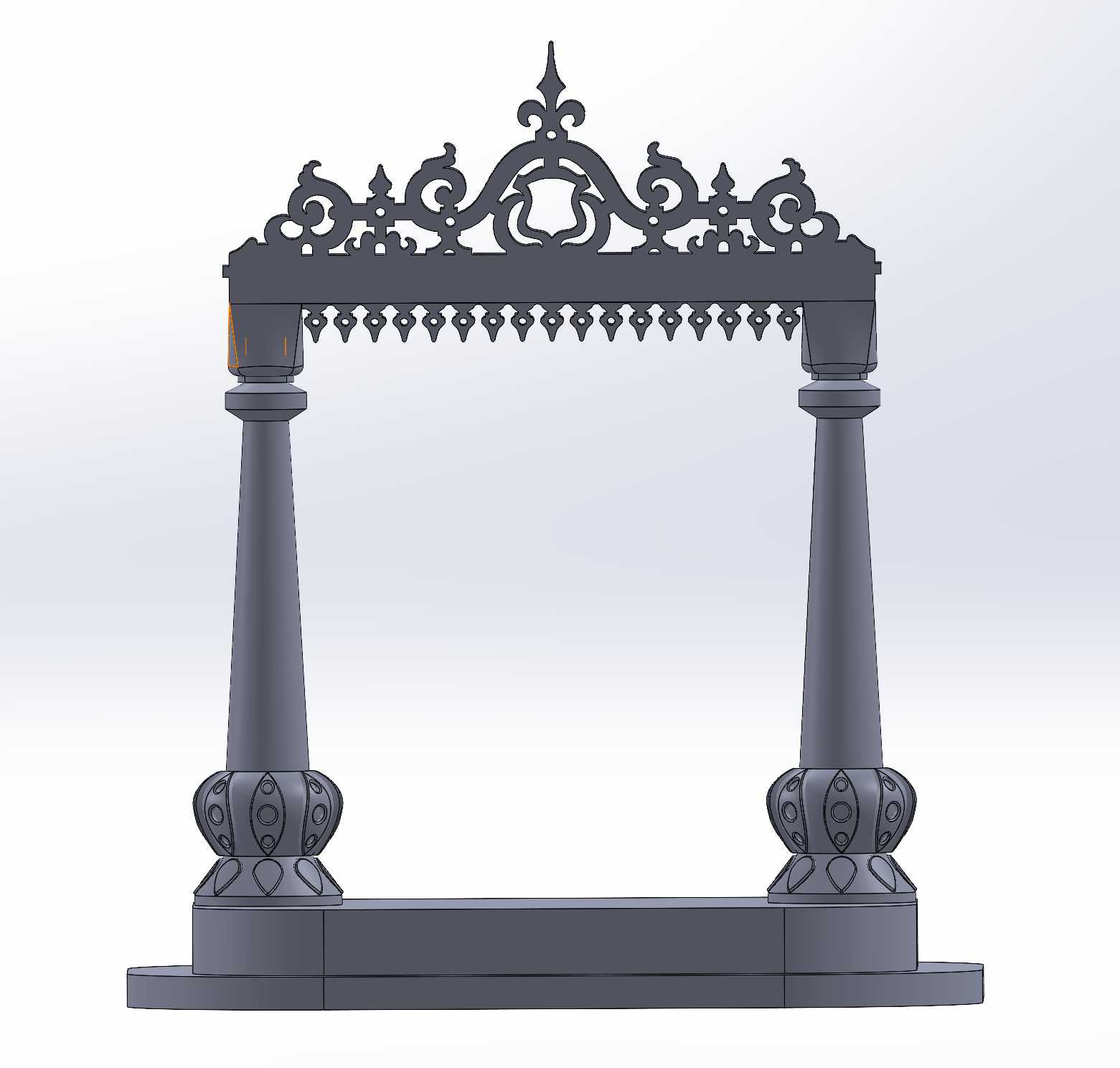

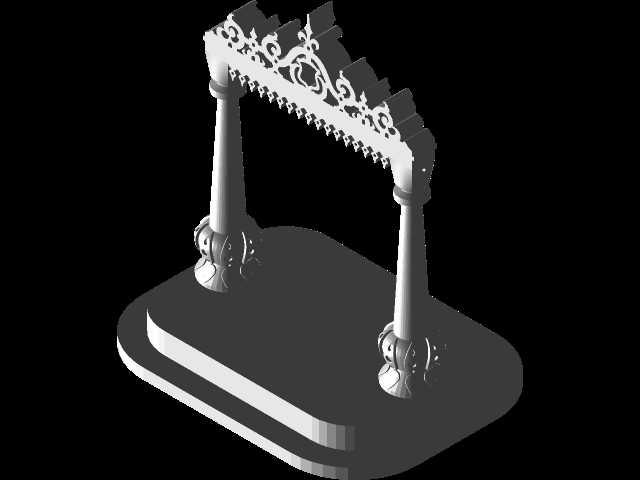

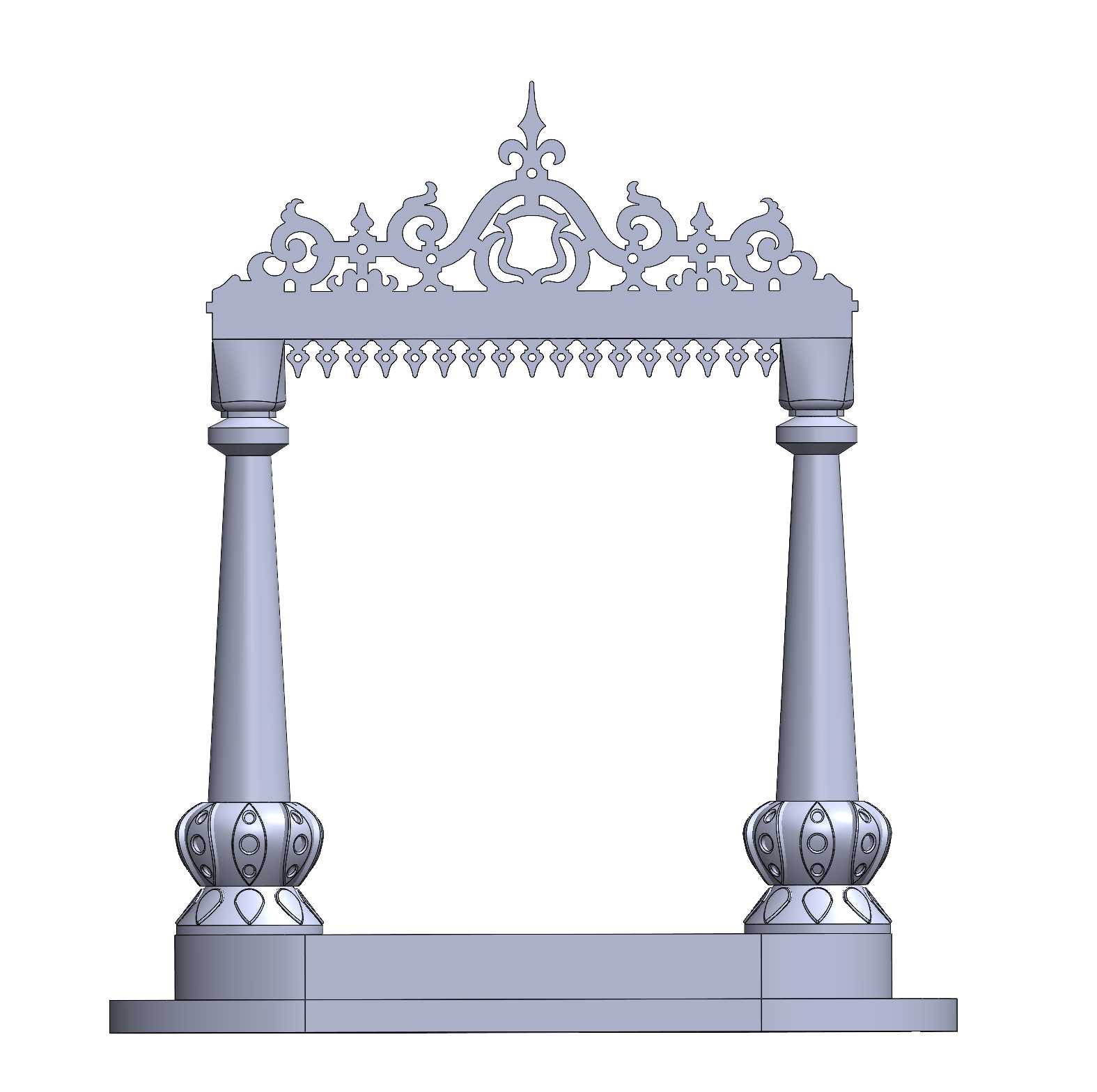

　　做结构设计这十几年，经手过不少户外休闲设施的结构件，这类带装饰属性的承重支架，最考验的就是装饰造型和结构强度的平衡，不能光看着好看，实际装上去晃两下就出问题。这次的双柱秋千支架，顶部做了整幅的卷草纹透雕装饰，两个立柱底部配了莲瓣纹的装饰柱础，整体走的是欧式古典装饰风格，这类构件大多用在私家庭院、高端民宿的户外休闲区，或是主题乐园、婚庆摄影基地的造景区域，既要满足悬挂秋千的承重需求，也要和周边的景观风格匹配，不能做得太工业风破坏整体氛围。

　　先从安装边界说起，这类支架做现场安装的时候，首先要确认地面的硬化条件，立柱底部的安装法兰必须固定在厚度不低于150mm的C25混凝土基础上，基础的预埋螺栓位置要和立柱底板的安装孔完全对位，两个立柱的中心距要严格控制，偏差不能超过2mm，不然后期顶部横梁安装的时候会出现强制装配的内应力，长期使用容易出现焊缝开裂的问题。整体安装完成后的净空高度，要保证秋千悬挂后坐板离地面的高度在350-400mm之间，这个高度是成年人使用时最舒适的上下高度，也能避免摆动过程中坐板蹭到地面。立柱的直径选择上，没有用普通圆管直接做，而是在圆管外部做了装饰性的柱身造型，既保证了内部承重管的壁厚满足承重要求，外部的装饰层也能做出古典柱式的线条感，不会显得单薄。

　　设计思路上，最先要核算的是顶部横梁的承重，常规双人秋千的额定承重是200kg，加上摆动过程中的动载荷系数，顶部横梁的抗弯强度要按照静载3倍的数值来核算，也就是要承受600kg的瞬时载荷不会出现塑性变形。顶部的雕花部分不是单独做了装饰件贴上去的，而是和顶部的横梁承力板做成了一体化的激光切割件，这样既减少了后续焊接装饰件的工作量，也避免了装饰件焊接不牢脱落的安全隐患，透雕的缝隙宽度控制在20mm以内，防止使用过程中手指卡入造成安全事故，雕花的边缘都做了R3的圆角处理，没有尖锐的毛刺，哪怕是人员不小心碰到也不会划伤。

　　柱础部分的装饰造型，不是单纯为了好看，加大的柱础底座相当于给立柱增加了一个支撑加强段，能降低立柱和底板连接位置的应力集中，普通的圆管直接焊在底板上，焊缝位置很容易因为长期的摆动载荷出现疲劳开裂，加了这个扩大的柱础段之后，力的传递路径从立柱管分散到整个柱础的接触面，再传递到底板和基础上，焊缝位置的应力能降低40%左右，大幅提升结构的疲劳寿命。柱础上的莲瓣纹路是做的浅浮雕造型，凸起高度不超过10mm，不会积灰积水，后期做户外喷塑处理的时候也不会出现涂层厚薄不均的问题，户外使用的耐候性更好。

　　实际使用场景里，这类支架除了悬挂常规的木质秋千坐板，也可以搭配藤编吊椅、网状休闲吊床使用，顶部横梁上预留的悬挂点是可调节的，两个吊点的间距可以根据不同的悬挂配件调整，最小间距400mm，最大间距800mm，适配市面上绝大多数的休闲悬挂座椅。安装的时候要注意，悬挂吊链的连接位置必须用带防脱卡扣的卸扣，不能用普通的开口挂钩，防止摆动过程中脱开造成危险。另外顶部的雕花部分因为是透雕结构，风阻比实心横梁小很多，在户外露天使用的时候，大风天气下的结构受力更小，哪怕是沿海阵风较大的区域，只要基础施工符合要求，也不会出现支架倾覆的问题。

　　做这类装饰性结构件的时候，很多新手设计师容易犯的错就是把装饰件和承力件完全分开，要么为了造型牺牲结构强度，要么结构做够了造型显得很笨重，这个设计里把装饰造型和承力结构做了一体化融合，没有多余的装饰附件，所有的造型部分都同时承担了结构加强的作用，既控制了整体的重量，方便运输和现场安装，也保证了长期使用的结构可靠性。表面处理的话，这类户外使用的构件，推荐做户外聚酯粉末喷涂，涂层厚度控制在80-120μm，能适应-30℃到60℃的环境温度，耐紫外线老化，正常户外使用五到八年不会出现涂层脱落、生锈的问题。如果是用在沿海高盐雾的区域，可以在喷涂之前增加一道镀锌预处理，进一步提升防腐性能。
