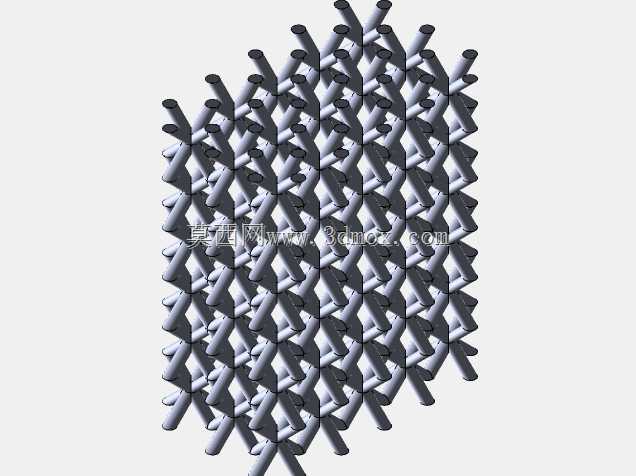

这类八面体晶格结构属于典型的周期性多孔力学承载结构,在工程领域的应用覆盖多个细分场景,最常见的是航空航天领域的轻量化承载构件,通过替换传统实心结构,在保证结构刚度、强度满足设计要求的前提下,大幅降低构件整体重量,提升飞行器的载荷效率;在生物医疗领域,这类规则排布的晶格结构常被用作骨科植入物的内部填充结构,其连通的孔隙空间能够为骨组织长入提供附着空间,同时可以通过调整单胞的杆径、单元尺寸匹配人体骨骼的弹性模量,避免应力遮挡问题带来的植入物松动失效;在工业缓冲吸能领域,这类晶格结构在受到冲击载荷时,单胞杆件会通过逐层屈曲变形吸收冲击能量,相比传统泡沫材料的吸能过程更可控,吸能效率的一致性更好,适合用作精密设备运输的缓冲衬垫、高速载具的碰撞吸能结构。
从结构功能特性来看,八面体晶格属于拉压主导型的多孔结构,和传统弯曲主导的泡沫结构相比,在相同相对密度下具备更高的比强度与比模量,结构的力学各向异性更弱,在三个正交方向上的力学性能偏差更小,不会出现某一方向承载能力骤降的问题。结构本身具备完全连通的内部流道,在散热场景下也有应用空间,流体可以顺着晶格的孔隙空间顺畅流动,配合杆件表面的换热作用,能够实现更高的换热效率,适合用作高功率电子器件的散热承载一体化结构。
设计这类晶格结构时,首先需要根据应用场景的载荷边界确定单胞的基础尺寸,单胞尺寸越小,结构的细节分辨率越高,对制造工艺的要求也越高,针对金属增材制造工艺,单胞的最小杆径需要匹配工艺的最小成型尺寸,避免出现杆件成型不完整、内部孔隙缺陷过多的问题;单胞尺寸过大则会导致结构的力学性能出现离散性,局部应力集中问题加剧。排布过程中需要根据构件的实际外形轮廓做晶格的裁剪适配,在构件和外部连接的安装边界位置,需要做局部的密度过渡或者实体加强,避免晶格杆件和实体连接位置出现应力集中导致的断裂。结构的相对密度是核心设计参数,也就是晶格杆件的总体积和结构占据空间体积的比值,相对密度从10%到40%区间调整时,结构的弹性模量、屈服强度会呈现近似线性的变化趋势,设计时可以根据目标刚度、强度要求反向计算需要的杆径参数,同时要预留增材制造后的工艺余量,考虑后续热处理、表面处理带来的尺寸变化。
从安装边界来看,这类晶格结构很少作为独立构件直接使用,通常是作为功能构件的内部填充区域,和外围的实体安装边一体成型,外围实体边的厚度需要根据连接位置的载荷要求设计,一般不小于单胞杆径的3倍,保证晶格区域的载荷能够顺畅传递到安装连接位置,避免连接位置出现应力突变。如果是用作换热结构,需要在晶格区域的两端设计流体进出的接口,接口位置的流道截面要做渐变过渡,避免流体在进入晶格区域时出现过大的压降,影响换热效率。针对不同的制造工艺,设计时的补偿量也有区别,采用光固化3D打印制作聚合物样件时,需要考虑树脂固化收缩带来的尺寸偏差,杆件直径可以适当做负补偿;采用金属激光熔融成型时,需要考虑成型过程中粉末粘附在杆件表面带来的尺寸增大,杆径设计值要比理论值偏小0.1-0.2mm,保证最终成型的杆件尺寸符合设计要求。
在结构验证阶段,通常会先截取小尺寸的晶格单元块做力学性能测试,获取实际的弹性模量、屈服强度、吸能效率等参数,再根据测试结果修正整体结构的设计参数,避免直接打印整体构件出现性能不满足要求的问题。针对承载场景的应用,还需要做有限元仿真分析,模拟不同方向载荷下的应力分布,调整局部区域的晶格密度,在应力较高的位置增大杆径提升承载能力,在应力较低的位置减小杆径进一步降低重量,实现性能和重量的最优平衡。
