立式多喷嘴工业喷淋处理柜体结构

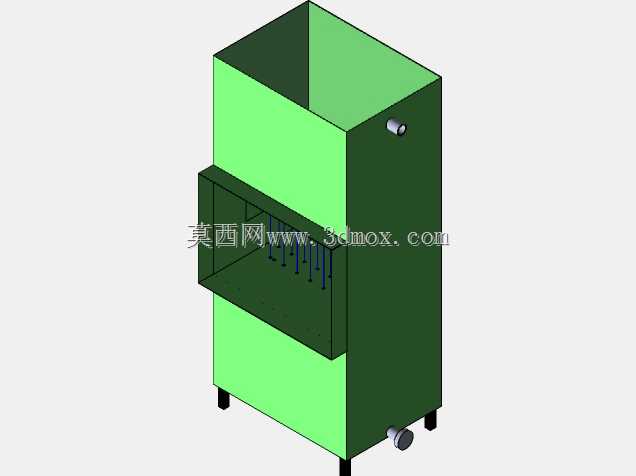

　　这款立式喷淋处理柜体，主要面向中小型零部件表面喷淋清洗、工序间除尘除屑、简易喷淋式表面处理的生产场景，常见于机加工车间工序间流转、五金件预处理、小型工件表面浮尘冲洗的工位，可直接对接车间压缩空气管路或者低压供水回路，无需额外搭建大型喷淋房体，适配小批量多品种的柔性生产需求。从结构设计来看，整体采用立式分层布局，底部预留支撑脚安装位，四个支撑脚可通过调节螺栓调整整体水平度，适配车间地面不平整的安装场景，底部侧边预留管路接口，可直接接入进水或者进气回路，同时预留排污接口位置，方便使用过程中废液废渣的集中排出。柜体中部为开放式操作工位，向内凹进的操作腔可避免喷淋过程中液体飞溅到车间环境，腔体内侧排布多组定向喷嘴，

　　喷嘴角度可根据待处理工件的尺寸、形状进行微调，确保喷淋覆盖范围能够匹配常见的小型轴类、板类、异形冲压件的处理需求，操作腔外侧预留可开合的挡边结构，作业时可放下挡边进一步减少飞溅，上下料时可直接翻开，不影响工件取放效率。柜体上部为储液或者稳压腔，采用封闭箱体结构，可存储一定容量的喷淋介质，同时起到稳压作用，避免管路压力波动导致喷淋力度不稳定，上部腔体侧边预留介质加注口以及压力检测接口，可直接外接压力表实时监测腔体内压力，保障喷淋作业的稳定性。整体外形采用窄长立式设计，占地面积不足0.5平方米，可直接放置在生产线边的空余位置，不需要单独预留大面积安装空间，柜体板材采用等厚板材拼接设计，所有拼接位置预留焊接坡口，

　　建模时已考虑板材折弯的工艺圆角，避免加工过程中出现应力集中问题，支撑脚位置预留加强筋结构，满负载储液状态下也不会出现柜体变形问题。设计过程中优先考虑了车间实际使用的维护需求，所有喷嘴均采用快拆结构建模，后期更换喷嘴不需要拆解整个柜体，操作腔底部预留导流斜面，喷淋后的废液可自动流向底部排污口，不会在腔体内积存残留，柜体外侧无多余突出结构，避免车间人员走动时发生磕碰，管路接口均采用标准管螺纹设计，可直接对接车间现有标准管路，不需要额外制作转接头。
