工业开放式袋式除尘装置结构设计

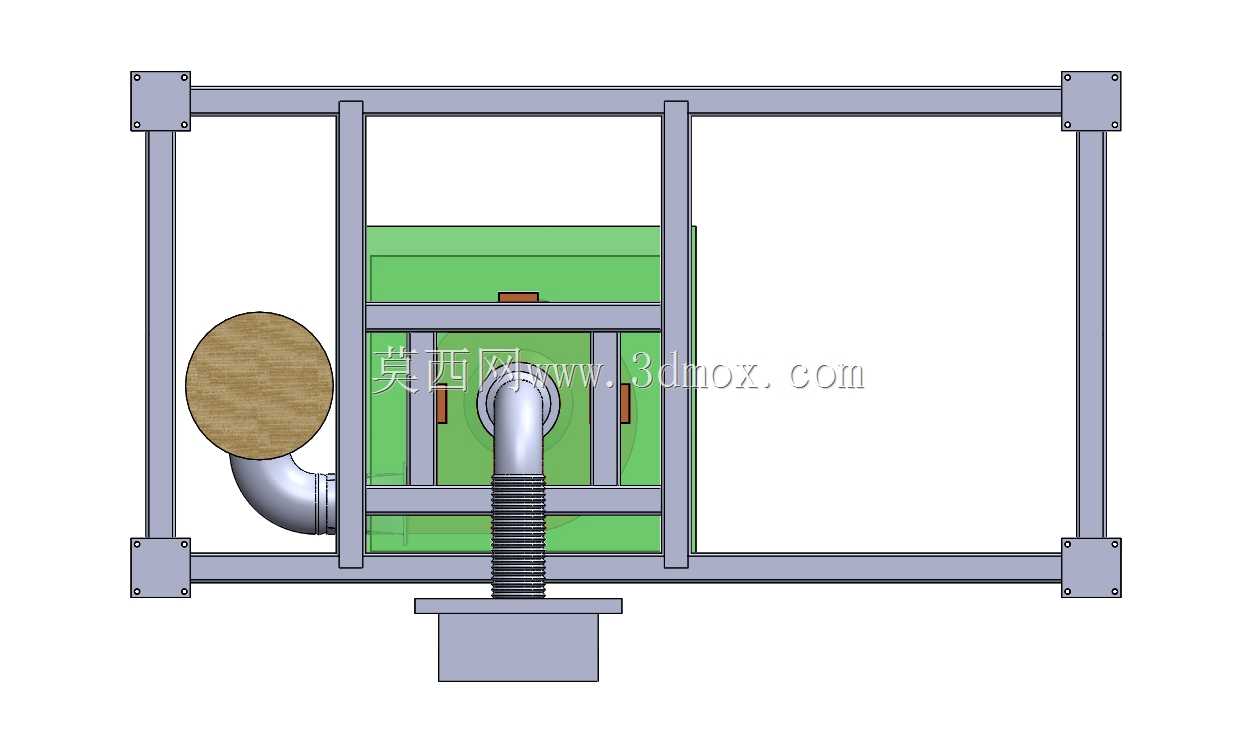

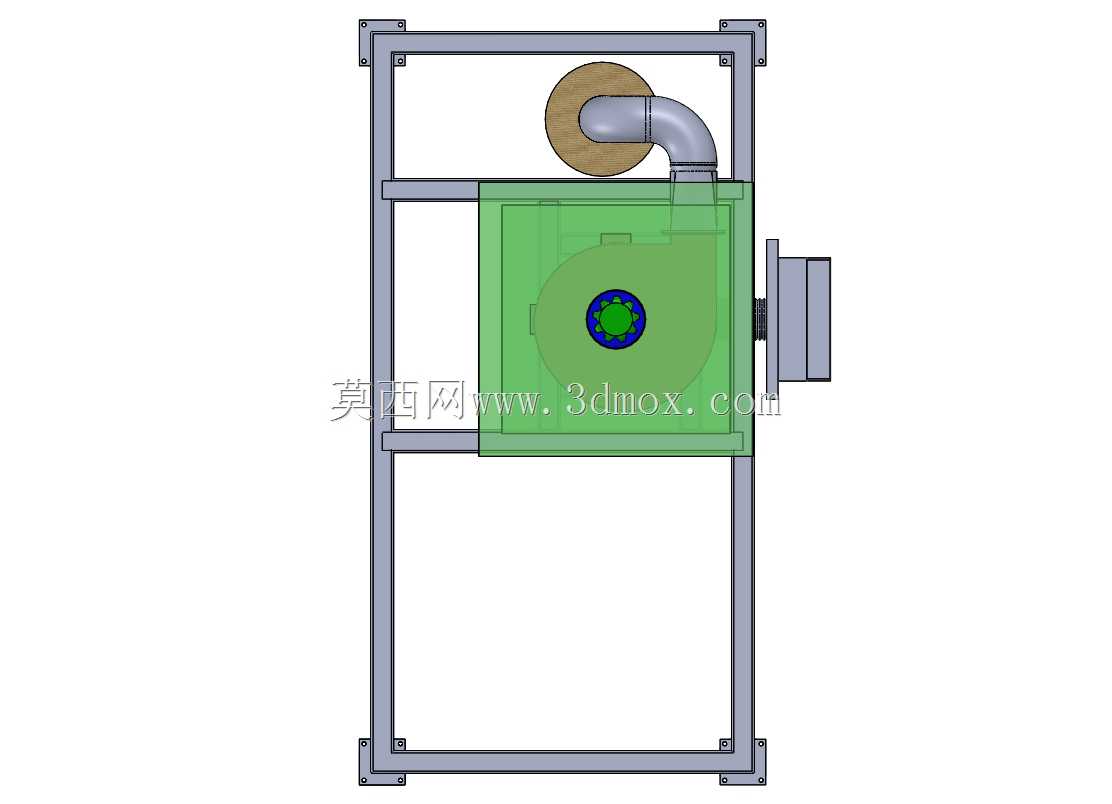

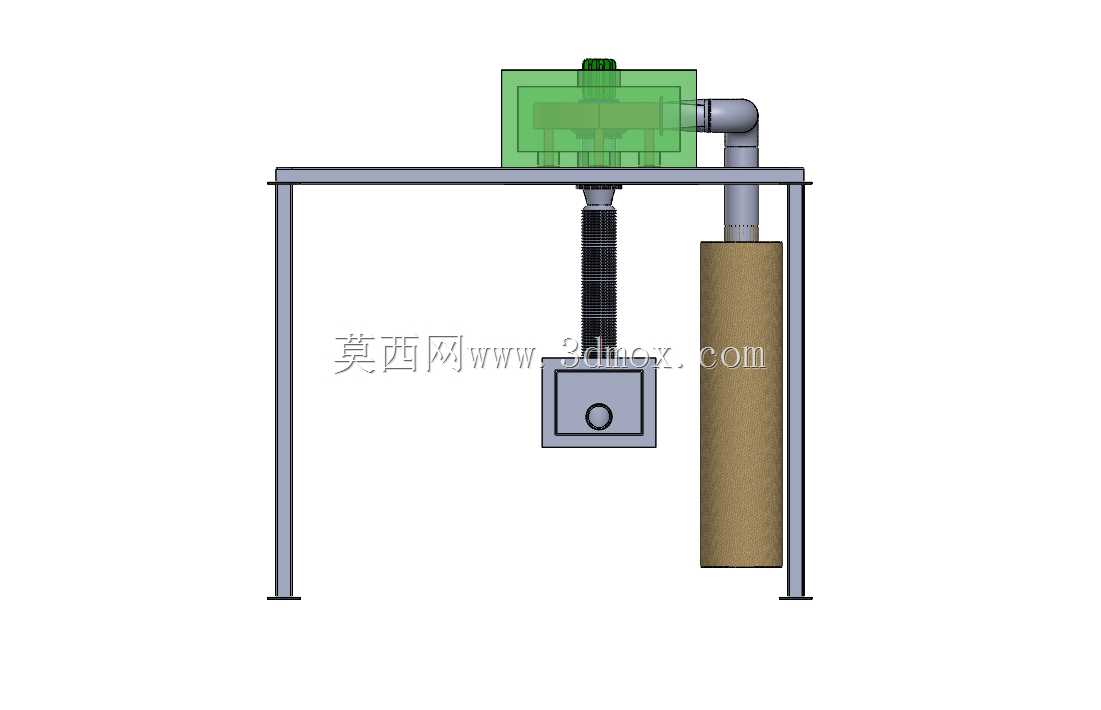

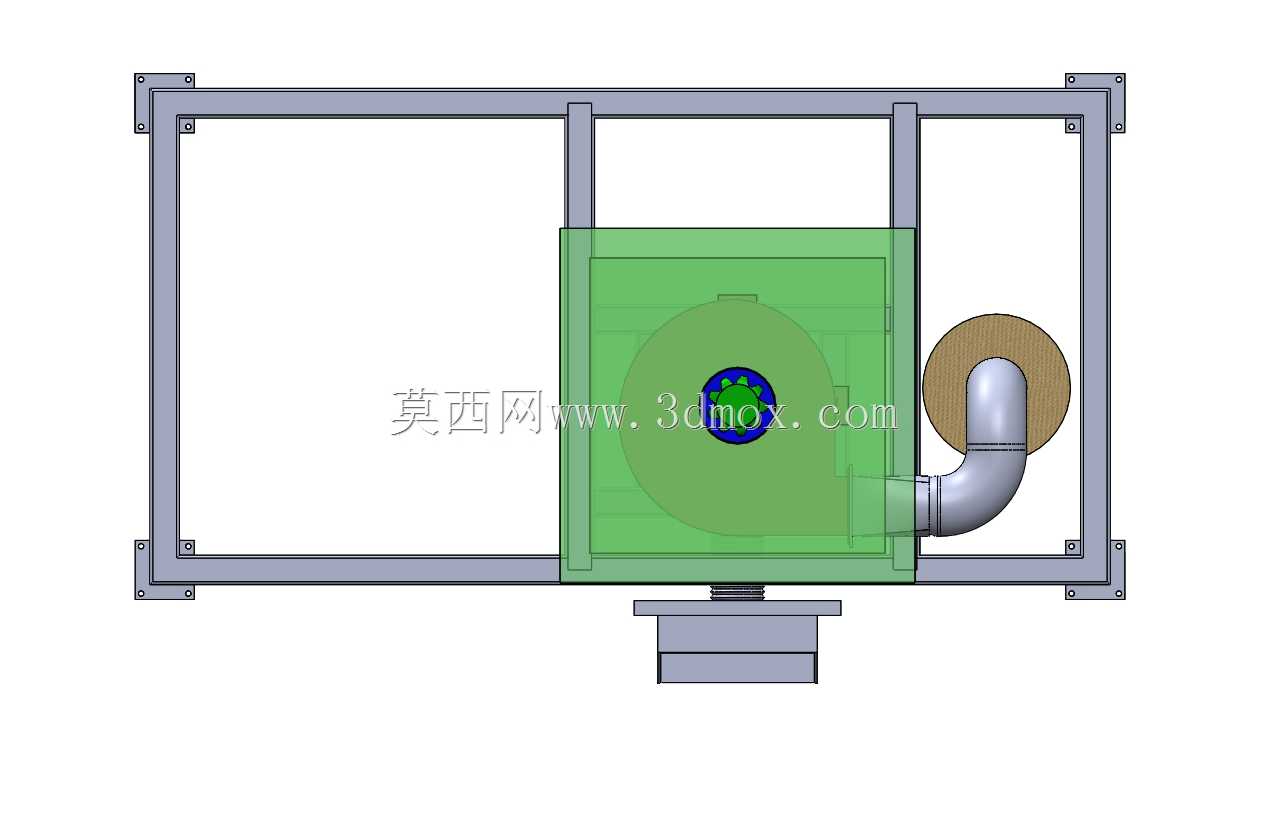

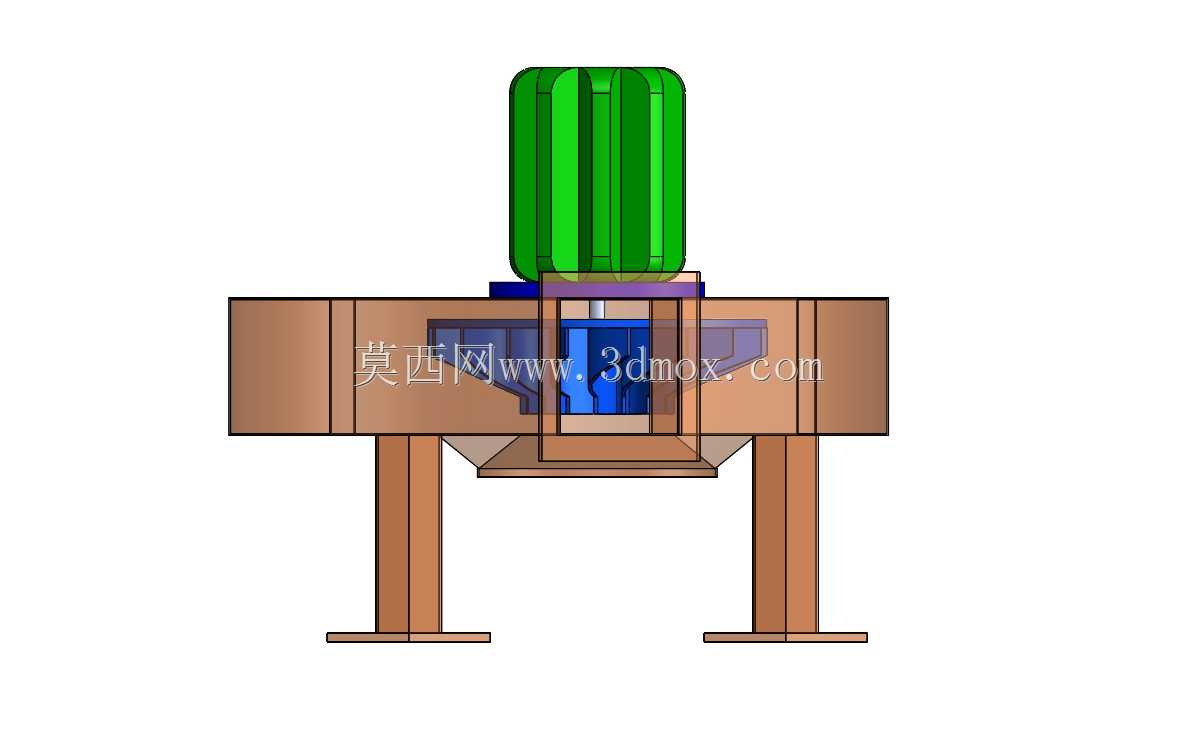

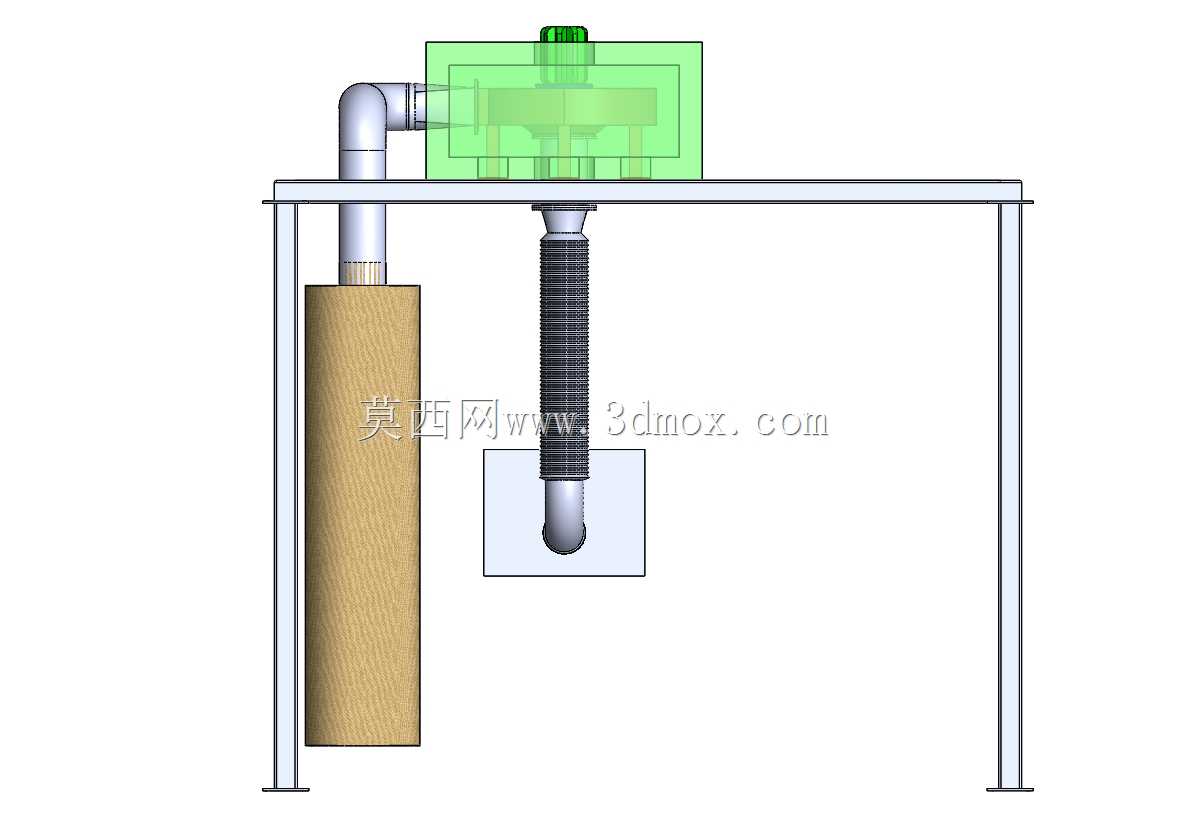

　　在机械加工、建材分装、粉体物料输送这类易产生悬浮粉尘的生产场景中，开放式作业区域的粉尘收集一直是车间环境治理的难点——不同于封闭管道内的定点除尘，开放工位的粉尘扩散路径无规则，常规侧吸罩容易受车间横向气流干扰，捕集效率波动大，这套开放式袋式除尘装置正是针对这类场景做的定向结构优化。从结构布局来看，设备采用框架式立式安装方案，主体支撑框架采用标准型材拼接，安装时可直接通过底部地脚螺栓固定在作业工位旁的硬化地面上，整体占地宽度控制在1.2米范围内，纵深0.8米，顶部检修面距离地面高度2.1米，不会遮挡作业人员的操作视线，也不会干扰工位周边的工件转运通道。上部的动力舱采用半封闭罩壳设计，内置引风组件与脉冲清灰机构，罩壳预留快拆检修口，

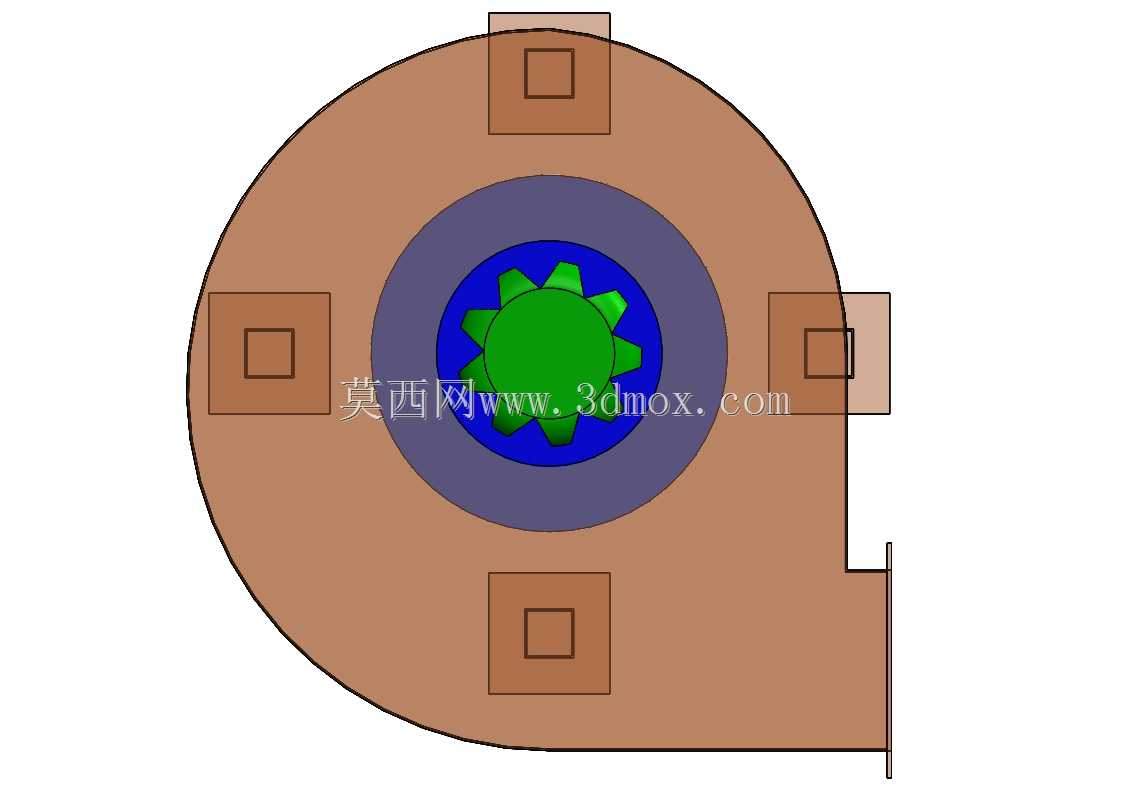

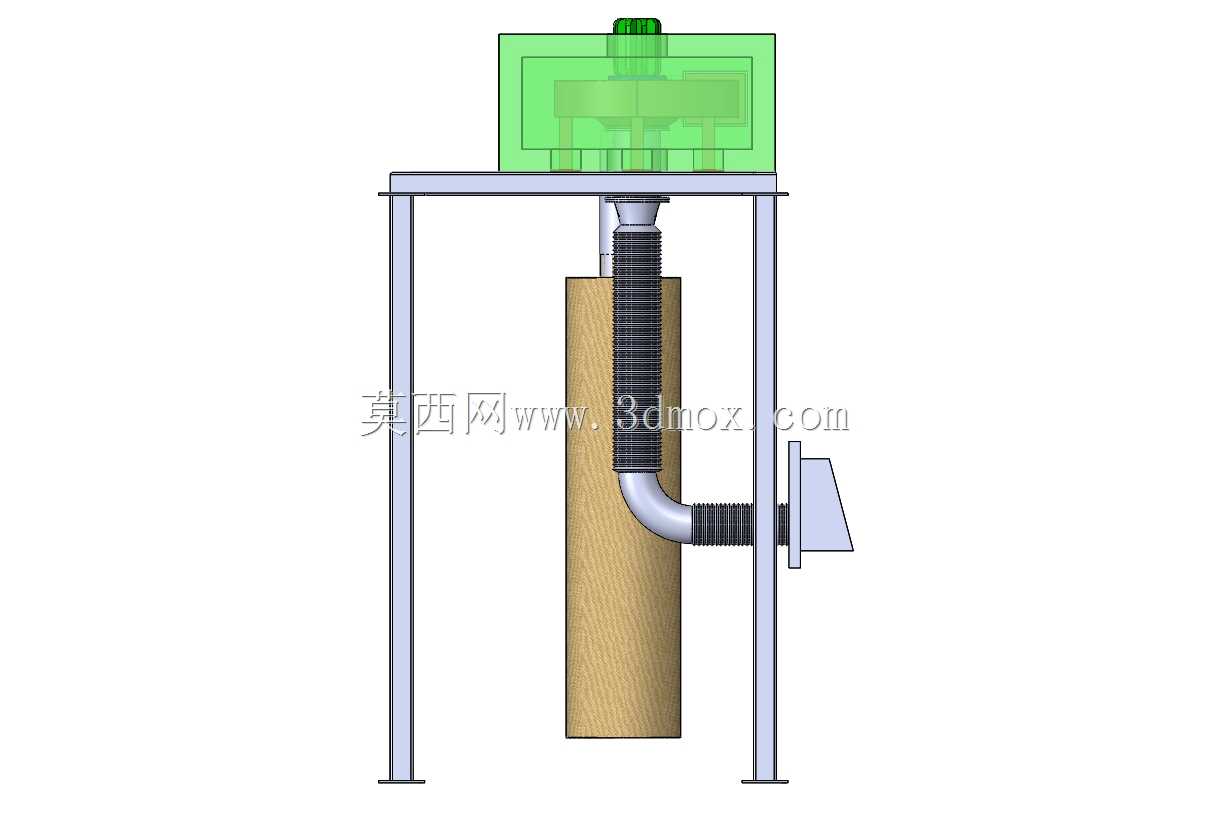

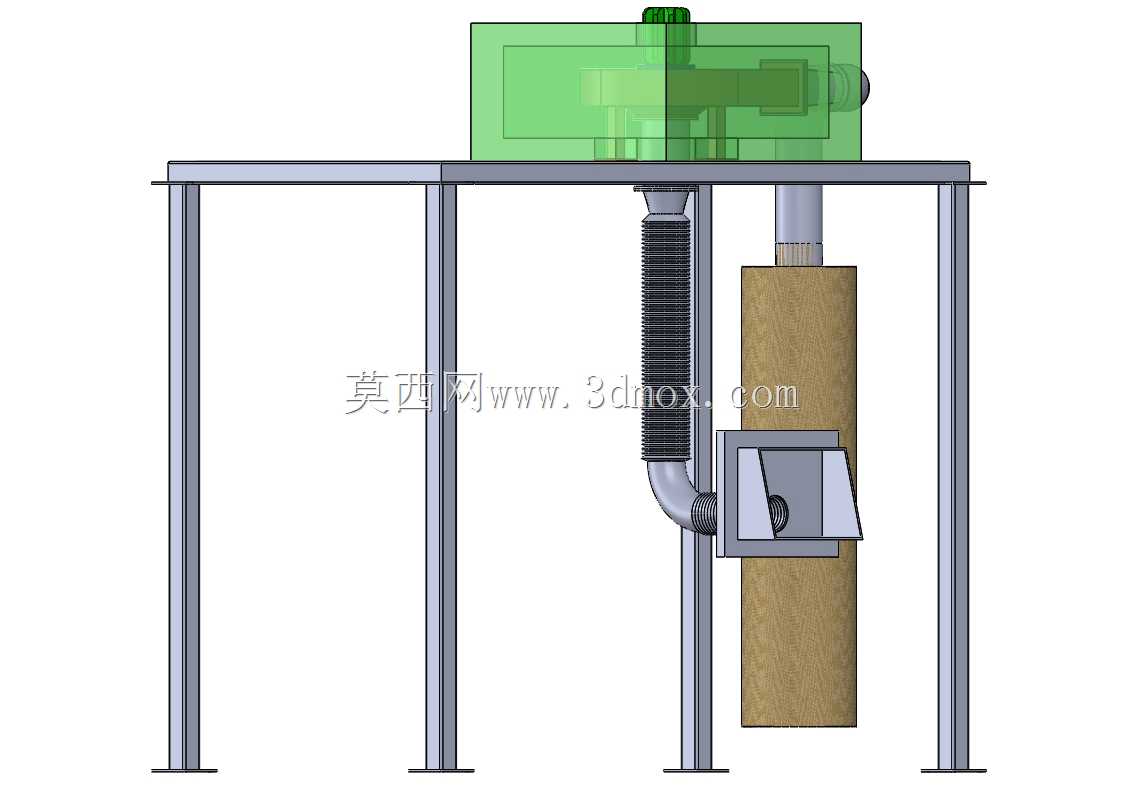

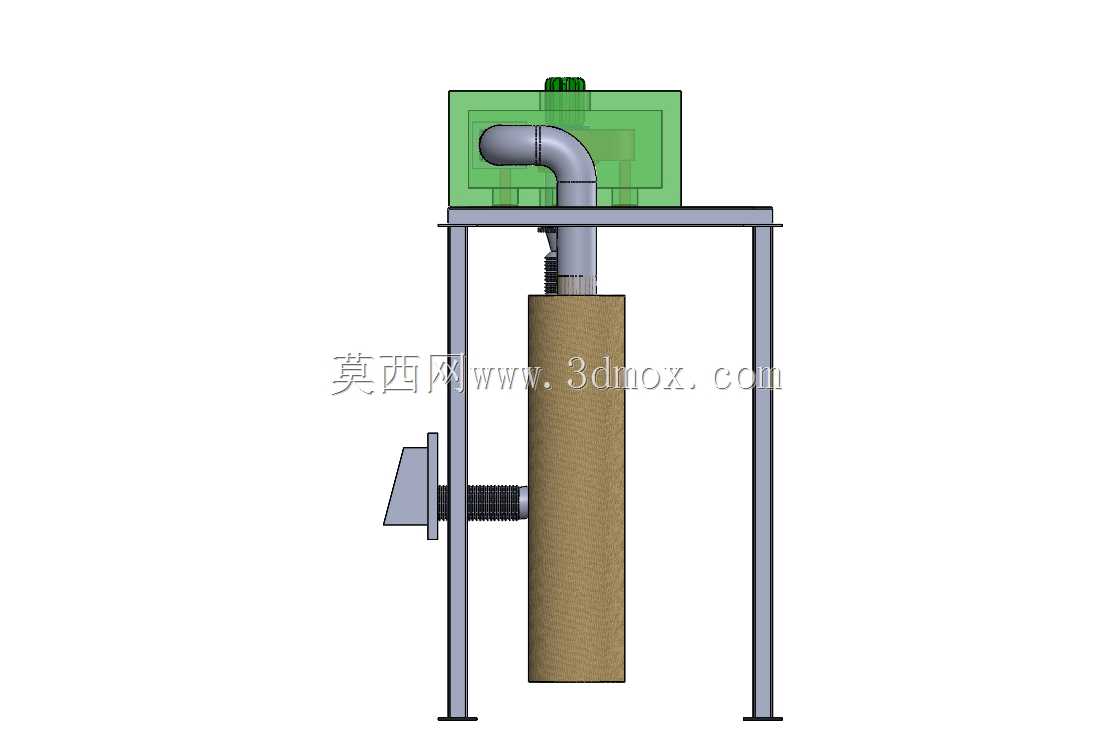

　　日常更换滤袋、检修风轮时不需要完全拆解上部结构，单人即可完成常规维护作业。滤袋单元采用垂直悬挂式安装，单条滤袋的有效过滤面积经过风量匹配计算，对应开放工位1.2米直径范围内的粉尘捕集需求，滤袋下方设置的灰斗采用倾斜溜槽结构，收集的粉尘可直接滑落至下方的集灰抽屉，清灰时不需要进入设备内部，抽出抽屉即可完成积灰清理。进气端设置在设备中部靠下位置，搭配可调节角度的侧吸风嘴，安装时可根据实际作业产尘点的高度，调整吸嘴的俯仰角度与伸出长度，吸嘴入口处设置有金属防护网，可拦截作业过程中飞溅的大尺寸切屑、杂物，避免大颗粒进入滤袋区域造成滤袋划伤。设计过程中特意将引风组件的出风口做了降噪处理，出风口朝向车间顶部方向，避免直吹作业人员造成体感不适，

　　同时设备的框架立柱上预留了标准安装孔位，后续如果需要扩展吸气臂、增加侧吸风口，不需要重新焊接改造主体框架，直接通过螺栓连接即可完成拓展。不同于整体式的除尘机组，这套结构的所有连接部位都采用标准化紧固件，现场安装时不需要大型吊装设备，两名安装人员借助常规手动工具即可完成整机组装，安装边界可适配多数常规机加工工位、粉体包装工位的现场布局，不需要对现有车间地面、管线做大规模改造。滤袋的安装采用弹性涨圈式密封结构，更换滤袋时只需要从上部检修口抽出旧滤袋，将新滤袋的涨圈卡入花板孔位即可完成密封，不需要额外的压条、螺栓固定，大幅缩短滤袋更换的停机时间。设备底部的框架支脚设置有高度调节结构，可适配地面存在轻微高度差的安装场景，保证整机安装后滤袋处于垂直悬挂状态，避免滤袋倾斜造成的局部积灰、清灰不彻底问题。
