适配DE与HR引擎的排气连接法兰结构

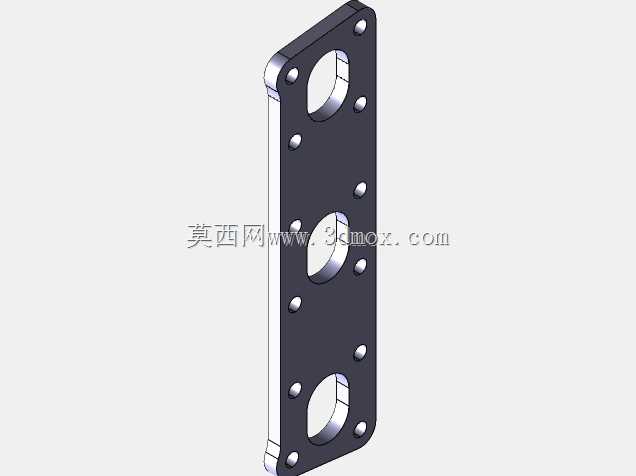

　　在车用内燃机排气系统的布局中，排气法兰承担着排气歧管与下游排气管道、三元催化装置的刚性连接与密封职能，这款适配DE与HR系列引擎的排气法兰，在设计阶段就围绕引擎排气端的安装边界做了全维度的匹配校核。从结构形态上看，法兰采用长条形板式结构，板身沿长度方向均匀排布三组腰型过流孔，对应引擎排气侧的三个排气道出口，腰型孔的轮廓完全贴合排气道的出口截面，能够最大程度降低排气流通的截面突变，减少排气背压的不必要损失，避免因流道不畅导致的引擎排气效率下降。法兰板上的安装孔位采用对称式排布，每个过流孔周边都配置了对应的螺栓过孔，孔位的位置度公差严格控制在0.1mm以内，保证安装时螺栓能够顺利穿入引擎缸盖的对应螺纹孔，不会出现孔位错位导致的安装应力，

　　长期使用下也不会因为应力集中出现法兰板变形、密封面翘曲的问题。法兰的密封面采用平面精加工处理，表面粗糙度达到Ra1.6的要求，配合耐高温密封垫片使用时，能够在引擎排气的高温工况下保持稳定的密封性能，避免高温高压废气从连接缝隙泄漏，影响排气系统的工作效率，同时也能杜绝废气泄漏带来的舱内安全隐患。从安装边界来看，法兰的整体厚度、外轮廓尺寸完全匹配DE与HR系列引擎排气端的安装空间，不会和周边的引擎附件、管线产生运动干涉，安装时不需要对周边部件做额外的切割、改装，能够直接对位安装。在实际使用场景中，这类法兰需要长期承受600-800摄氏度的排气高温，以及引擎运行带来的持续振动，因此结构设计时在板身的刚度上做了针对性优化，

　　在保证过流面积足够的前提下，通过合理的孔位布局提升板身的整体刚性，避免长期高温振动下出现板身开裂、螺栓松动的问题。不同于通用型法兰需要现场配做孔位的使用方式，这款法兰的所有安装尺寸、过流孔尺寸都完全对应目标引擎的原厂参数，不管是做原厂排气部件的替换维修，还是做性能排气系统的改装升级，都能够直接对位安装，不需要额外的二次加工。设计过程中也充分考虑了不同批次引擎铸造公差的适配性，腰型过流孔的边缘做了微小的倒角处理，即使缸盖排气道的位置存在微小的铸造偏差，也能够保证排气的顺畅流通，不会出现孔位遮挡排气道的问题。法兰的边角位置都做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员，同时也减少了应力集中的风险点，提升法兰整体的疲劳强度。
