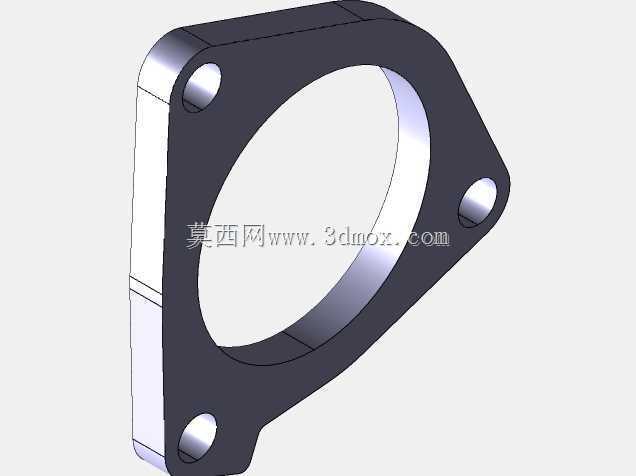

适配76mm管道的1JZ-GTE落水管连接法兰

　　这款法兰是针对1JZ-GTE机型冷却回路落水管连接需求开发的结构件，核心适配公称通径76mm的管路对接场景，在动力总成冷却系统的管路布局中承担接口定位、密封压紧、载荷分散的核心作用。从实际装车工况来看，落水管位置处于发动机舱侧部，日常运行中既要承受冷却回路的持续水压波动，还要耐受发动机运行带来的持续振动，以及舱内高低温交替的环境考验，因此法兰的结构设计完全围绕工况耐受需求展开。

　　设计阶段首先锁定了管路对接的核心边界：适配的76mm管道外径公差控制在±0.2mm范围内，法兰中心的通孔内径做了0.3mm的正偏差设计，既保证管道插入时的装配便利性，又不会因为间隙过大导致密封面压合不均出现渗漏。三个安装孔的位置度公差严格控制在0.1mm以内，孔位分布完全匹配发动机缸体侧的对应安装螺柱位置，装配时无需额外扩孔或调整位置，可直接对位安装，降低现场装配的调整成本。

　　从结构形态来看，这款法兰没有采用规则的圆形法兰结构，而是根据发动机侧的安装空间做了异形轮廓优化：靠近缸体一侧的轮廓做了切边处理，避开了缸体上的加强筋凸起结构，另一侧的延伸耳位则刚好对应第三个安装点的位置，在保证三个安装点受力均匀的前提下，最大限度压缩了法兰的整体轮廓尺寸，避免与周边的线束支架、油管产生运动干涉。法兰的密封面做了0.8μm的表面粗糙度处理，平面度公差控制在0.05mm以内，装配时配合对应规格的密封垫片，可在1.2bar的系统工作压力下保持稳定密封，不会出现冷却液渗漏问题。

　　厚度方向的设计也经过了载荷校核：法兰整体厚度选取8mm，既保证螺栓拧紧时法兰不会发生翘曲变形，又不会因为厚度过大增加不必要的重量，三个安装孔的位置都做了局部加厚的凸台处理，螺栓拧紧时的压紧力直接作用在凸台区域，避免法兰本体因为局部应力过大出现开裂问题。法兰的边角位置全部做了R2的圆角过渡，既避免装配时锐边划伤操作人员或周边管线，也减少了应力集中点，提升长期振动工况下的结构疲劳寿命。

　　在实际应用场景中，这款法兰除了适配1JZ-GTE机型的原厂落水管对接，也可用于同规格76mm管路的改装对接场景，只要安装孔位匹配，即可实现管路的快速刚性连接。建模过程中完全按照实际装配公差做了参数化设计，所有安装尺寸、通径尺寸、轮廓边界都可根据实际需求做参数调整，不需要重新绘制基础轮廓，对于同类型不同安装孔位的法兰设计，可直接修改对应参数快速生成新的结构模型，大幅缩短同系列连接件的设计周期。

　　从安装流程的角度考虑，法兰的三个安装孔采用了等强度分布设计，螺栓拧紧时按照对角线顺序逐步施加扭矩，最终扭矩控制在12N·m即可保证密封面的压合力均匀，不会出现局部压合力过大导致垫片损坏，或是压合力不足导致渗漏的问题。法兰的材质适配范围较广，建模时预留了不同材质的性能参数接口，无论是采用铝合金材质做轻量化改装件，还是采用钢制材质做原厂耐久件，都可以基于这个三维模型直接做后续的工程图导出、CAM加工编程，不需要额外做结构修正。
