奥迪S4AGB落水管法兰密封垫片

　　该零件为适配奥迪S4车型AGB系列2.7T V6动力单元冷却回路落水管连接位的法兰与配套密封垫片，在整车冷却系统管路布局中承担管路对接定位、端面密封防漏、载荷分散的核心作用。V型六缸发动机的两侧缸体水套出水口布局紧凑，落水管需要从缸体侧下方引出，连接至散热器下回水端，管路对接位置长期承受冷却液脉动压力、冷热交变载荷以及整车行驶带来的振动冲击，普通直管插接结构很难在长期使用中保持密封可靠性，因此采用法兰对接加密封垫片的结构形式，把管路连接的轴向压紧力均匀分散到整个接合面，避免局部应力集中导致的塑料管路开裂或者密封面压溃失效。

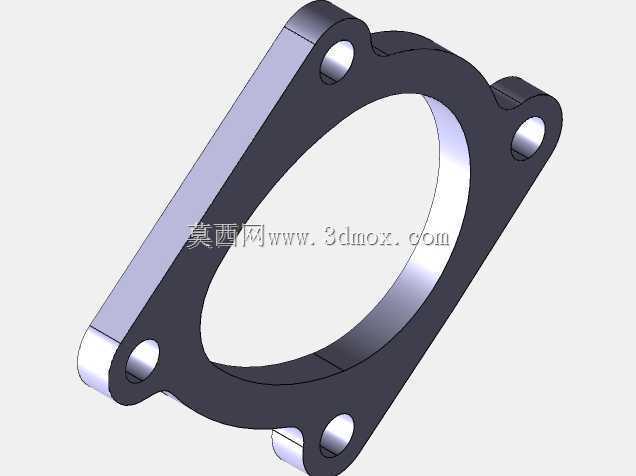

　　从结构设计思路来看，法兰主体采用异形轮廓而非标准圆形法兰，完全贴合缸体侧出水接口的周边安装空间：中心大通孔为冷却液流通通道，通径匹配落水管的内径，保证回水流量不受节流影响，避免冷却系统背压升高导致散热效率下降。法兰周向布置的多个安装孔位对应缸体或者管路对接端的预装螺栓位置，孔位间距、孔边距都经过布局校核，螺栓拧紧后压紧力可以完整覆盖密封垫片的整个密封环线，不会出现局部压不实的泄漏点。法兰外缘的异形凸耳结构一方面是为了在狭小的发动机舱空间内避让周边的起动机、机油滤清器、线束支架等相邻部件，避免装配过程中出现干涉；另一方面凸耳位置的加强翻边提升了法兰整体的抗弯刚度，当螺栓按规定扭矩拧紧时，法兰面不会出现翘曲变形，保证密封垫片全程处于均匀受压状态。

　　配套的密封垫片轮廓与法兰端面完全匹配，垫片内孔和法兰流通孔对齐，外周延伸到各螺栓孔内侧区域，装配时垫片被夹紧在两个对接端面之间，阻断冷却液从接合面缝隙渗出的路径。垫片的厚度选取兼顾密封补偿能力和装配尺寸公差：厚度过小的话，无法吸收两个对接端面的平面度误差以及发动机工作时的热膨胀量差，冷热循环后容易出现缝隙泄漏；厚度过大则会导致螺栓压紧力被垫片的过度变形吸收，密封面比压不足，同时还会改变管路的轴向安装位置，导致相邻管路出现装配应力。

　　在安装边界层面，该法兰的所有外轮廓尺寸都严格适配发动机舱左侧下部的预留空间，装配时法兰最外侧边缘和周边相邻零部件之间保留足够的安全间隙，车辆在颠簸工况下动力总成产生悬置位移时，法兰不会和周边部件发生磕碰。安装孔的位置度公差控制在合理范围内，现场装配时螺栓可以顺利穿入对接螺纹孔，不需要强行撬掰管路对位，避免给塑料落水管带来额外的装配内应力。法兰端面的密封面区域平面度有明确要求，加工成型后不存在凸起、凹坑或者翘曲缺陷，保证垫片受压后整个环线的接触比压均匀。

　　实际装车使用场景中，该法兰垫片组件需要长期耐受乙二醇冷却液的腐蚀，工作温度范围覆盖冷启动零下数十摄氏度到发动机大负荷工况下一百余摄氏度的冷热交替，法兰材料和垫片材料都需要具备对应的耐温、耐老化、抗蠕变性能，避免长期使用后材料变软、变形导致密封失效。维修场景下，当车辆出现落水管接口渗漏故障时，拆解更换该法兰和垫片即可完成修复，不需要更换整根落水管总成，降低维修成本。建模过程中完整还原了法兰的异形曲面、安装孔位、中心流道以及垫片的配合轮廓，结构工程师可以直接将该模型导入动力总成冷却系统装配体中，校核管路走向、对接间隙以及周边部件干涉情况，也可以基于该模型开展密封面比压仿真、螺栓拧紧力矩校核、热变形分析等工程验证工作，为整车冷却系统的可靠性设计和售后维修配件选型提供准确的三维结构依据。
