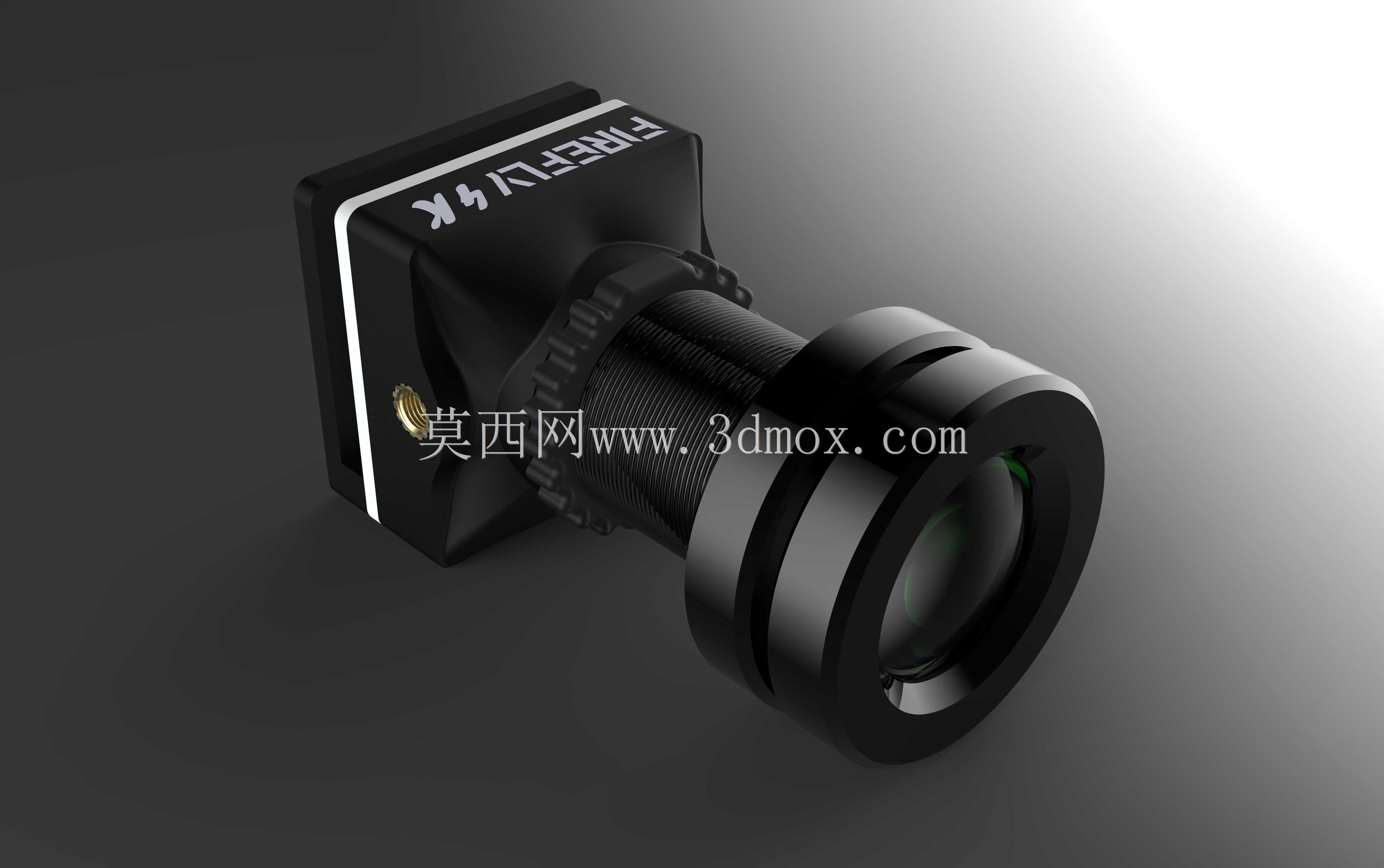

鹰眼萤火虫分体式4K航拍摄像头结构设计

　　这款分体式航拍摄像头的结构设计，完全围绕穿越机、小型无人机这类对重量、安装空间极度敏感的载具场景展开，核心解决了常规一体式运动相机在竞速飞行、花飞拍摄时的重心偏移、安装位受限问题。做结构设计时首先考虑的是载具的振动工况，穿越机飞行时电机带来的高频振动会直接影响成像清晰度，因此镜头模组的外壳采用一体化铣削成型的硬质壳体，镜头接圈位置做了多道环形加强筋，既保证镜头调焦后的锁紧摩擦力，也能抵消飞行过程中的共振传导，避免画面出现果冻效应。

　　从功能实现层面，这款摄像头将成像主板与镜头模组做了物理拆分，镜头端仅保留CMOS感光元件与镜头座结构，把主控、存储、电源接口全部集成在独立主板上，这种设计能让镜头模组塞进穿越机机头的狭窄空间，主板则可以布置在机架中部的配重区域，平衡整机重心，不会因为前置摄像头过重导致飞行时头沉。镜头端的视场角覆盖170度超广角范围，刚好匹配FPV飞行时的第一视角需求，既不会出现画面边缘过度畸变影响飞手判断障碍物，也能保证足够的取景范围收录飞行画面。

　　安装边界的参数设计完全贴合主流穿越机的安装孔位标准，镜头模组的安装固定孔位采用19×19mm的通用间距，能直接适配市面上绝大多数机架的摄像头安装座，不需要额外打印转接件；主板的固定孔位为30.5×30.5mm，和飞控、电调的安装孔位完全一致，可以直接叠装在飞塔层，减少额外的固定结构重量。整机的供电范围覆盖5-23V宽压输入，能直接从飞控的BEC接口取电，不需要额外加装降压模块，简化机载布线的复杂度。

　　接口设计上，存储卡槽采用侧插式结构，在主板叠装在飞塔内部时也能方便插拔存储卡，不需要拆解整机就能导出拍摄素材；视频输出接口同时支持模拟与数字信号输出，既能适配传统的模拟图传设备，也能对接高清数字图传系统，兼顾不同装机用户的配置需求。结构设计时还考虑了散热需求，主板上的主控芯片位置对应外壳做了局部凸起的导热接触面，飞行时的迎面气流能直接带走芯片工作产生的热量，避免长时间4K录制时出现过热降频的问题。镜头前端的镜片采用内陷式安装，周围的壳体高出镜片0.8mm，能在轻微炸机时保护镜片不被直接刮花，降低日常飞行的损耗成本。
