北醒TF-LUNA单点ToF激光测距雷达结构

　　在工业自动化产线的物料到位检测场景里，这类小型单点测距雷达常被安装在输送线侧方支架上，替代传统光电开关应对深色、高反光物料的检测盲区问题——普通漫反射光电遇到黑色吸光材质或者镜面反光工件时容易出现误触发，而基于ToF原理的测距模块通过计算发射激光与回波的飞行时间差获取距离值，不会受被测物表面反射率的大幅干扰，在0.1到8米的常规检测区间内可以稳定输出毫米级精度的距离数据，适配产线工件计数、料位高度预警、AGV小车避障等多种实际工况。

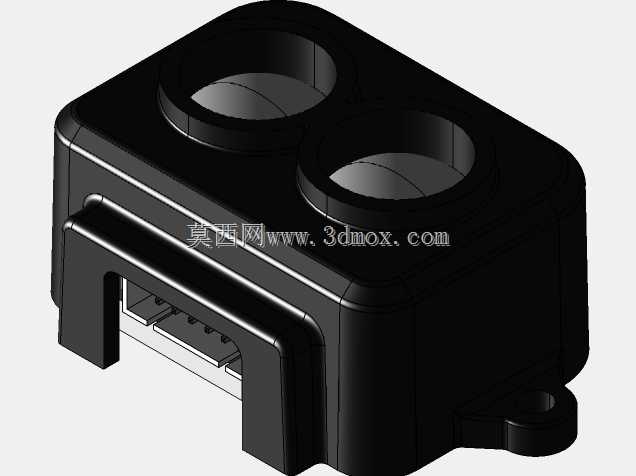

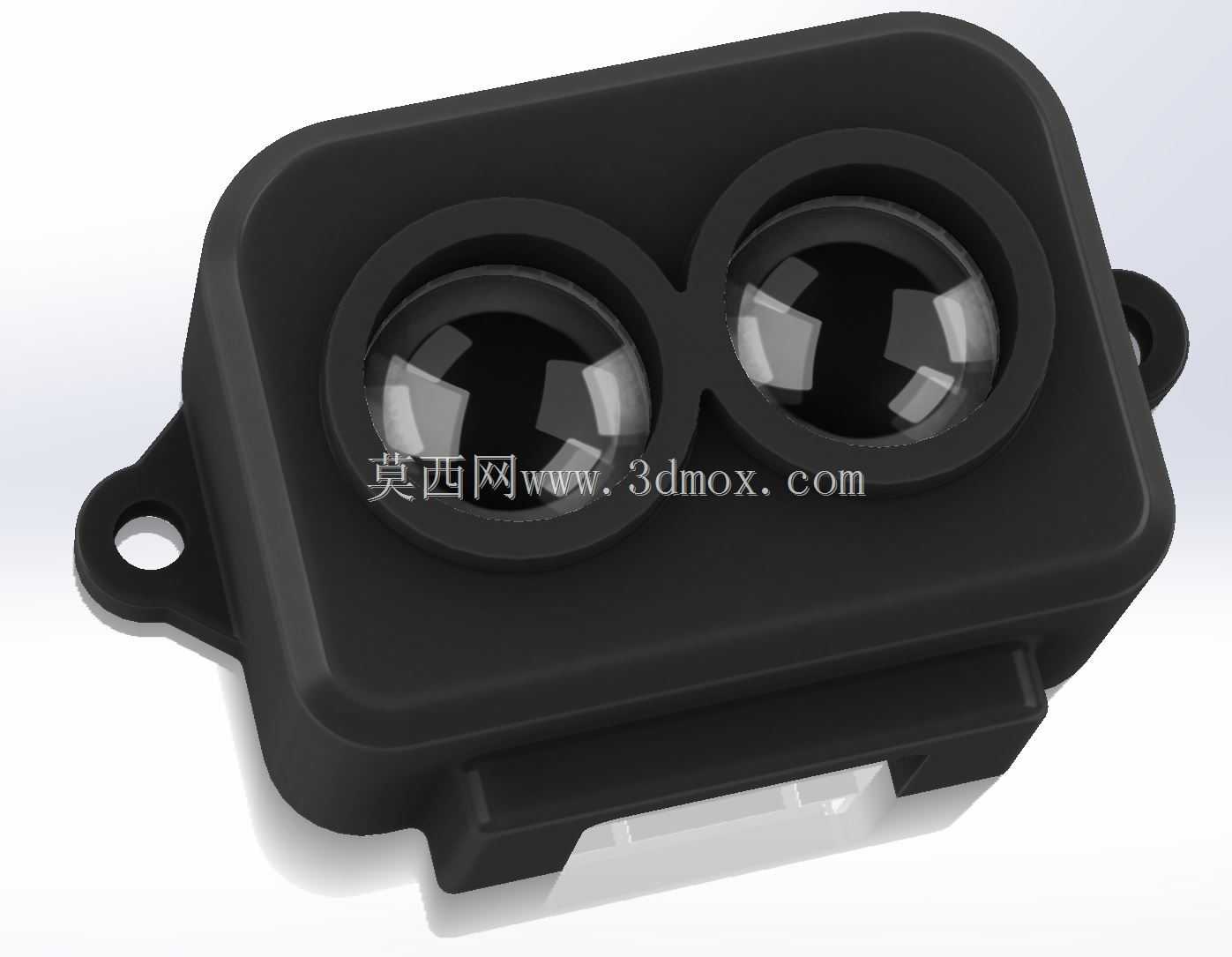

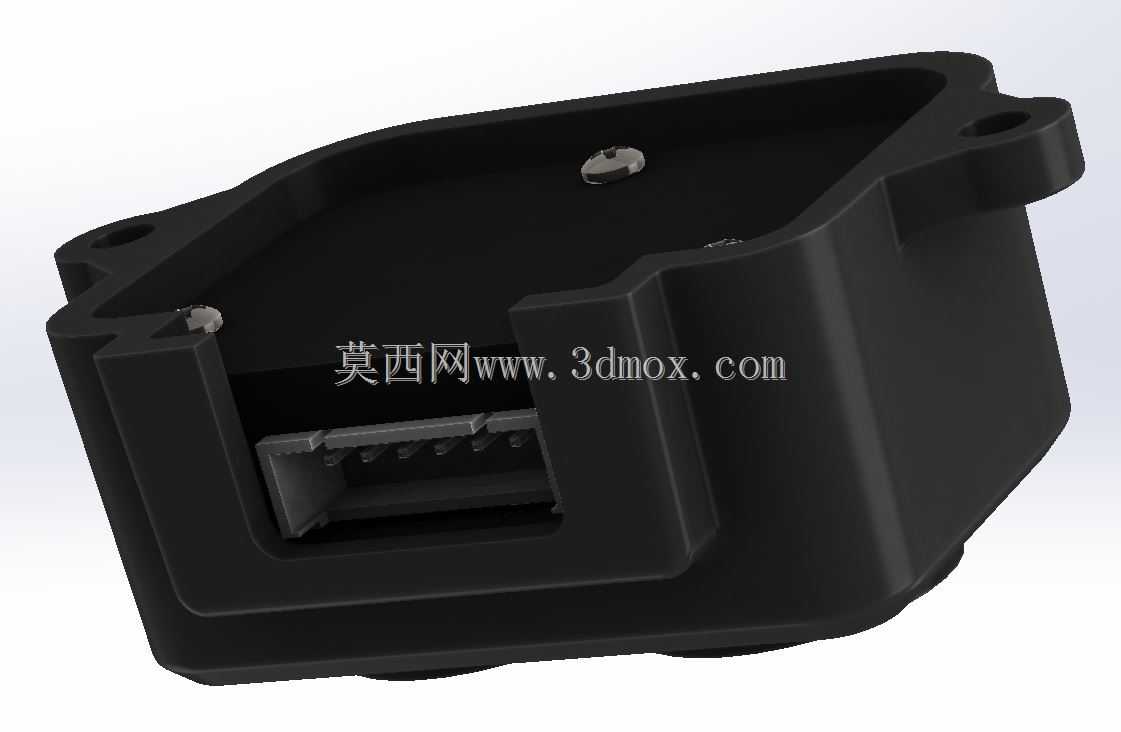

　　从结构设计角度看，这款测距模块采用一体化黑色工程塑料外壳，双光学窗口的布局将发射端与接收端做了物理隔离，避免内部光路串扰影响测距精度，窗口边缘做了下沉式台阶设计，安装外置防尘玻璃时可以直接卡入台阶位打胶固定，不需要额外设计压件结构，减少装配工序。外壳底部预留的标准插接件接口直接集成了电源、通讯与IO输出引脚，接口外围做了凸起的防护围边，插接配套线束后可以避免线束根部受外力拉扯出现松脱，围边高度刚好覆盖插头的卡扣位置，日常维护拔插时不需要额外避让周边结构。

　　模块侧面预留的单安装耳座带通孔设计，既可以通过M2螺丝直接固定在设备安装板上，也能配合定制的L型支架调整安装俯仰角度，安装耳座与主体外壳做了加强筋连接，承受常规装配扭力时不会出现壳体开裂问题。整体外形尺寸控制在极小的范围内，安装时不需要占用大量设备内部空间，哪怕是安装在小型AGV的车头位置、或者机械臂末端执行器上，也不会和周边运动部件产生干涉。

　　内部算法层面做了多场景适配，针对不同应用环境可以调整测距帧率、输出滤波参数，在高速运动的检测场景下可以拉高帧率获取实时距离数据，在静态料位检测场景下可以开启多帧平均滤波降低数据跳动，不需要额外外接处理单元就能直接输出稳定的距离值，适配嵌入式设备的集成需求。外壳的接缝处做了卡扣式装配结构，配合超声波焊接工艺可以达到基础的防尘防水等级，适配普通工业车间的使用环境，不需要额外做防护外壳就能直接安装使用。光学窗口的角度设计经过校准，发射激光的视场角控制在极小范围内，检测时不会误识别到检测范围外的周边物体，在狭窄安装空间里也能精准对准被测目标，避免周边结构的反射信号干扰检测结果。
