牧田手持式电动木工雕刻修边机

　　在家具定制、木模加工、装饰线条修边以及现场安装作业中，手持式电动雕刻修边机属于高频使用的便携动力工具。该类设备既承担板材开槽、仿形修边、倒角、榫眼加工等常规工序，也常用于木工现场对门套、柜体封边、异形工件进行二次修整。相比固定式铣床，它能够跟随工件轮廓移动，作业位置灵活，适合小批量、多品种以及空间受限的加工场景。

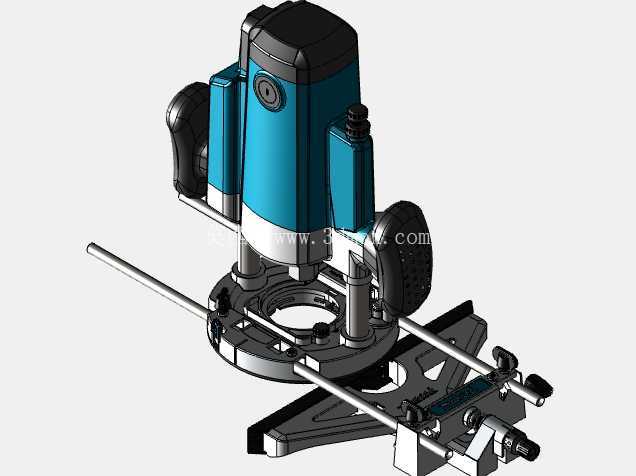

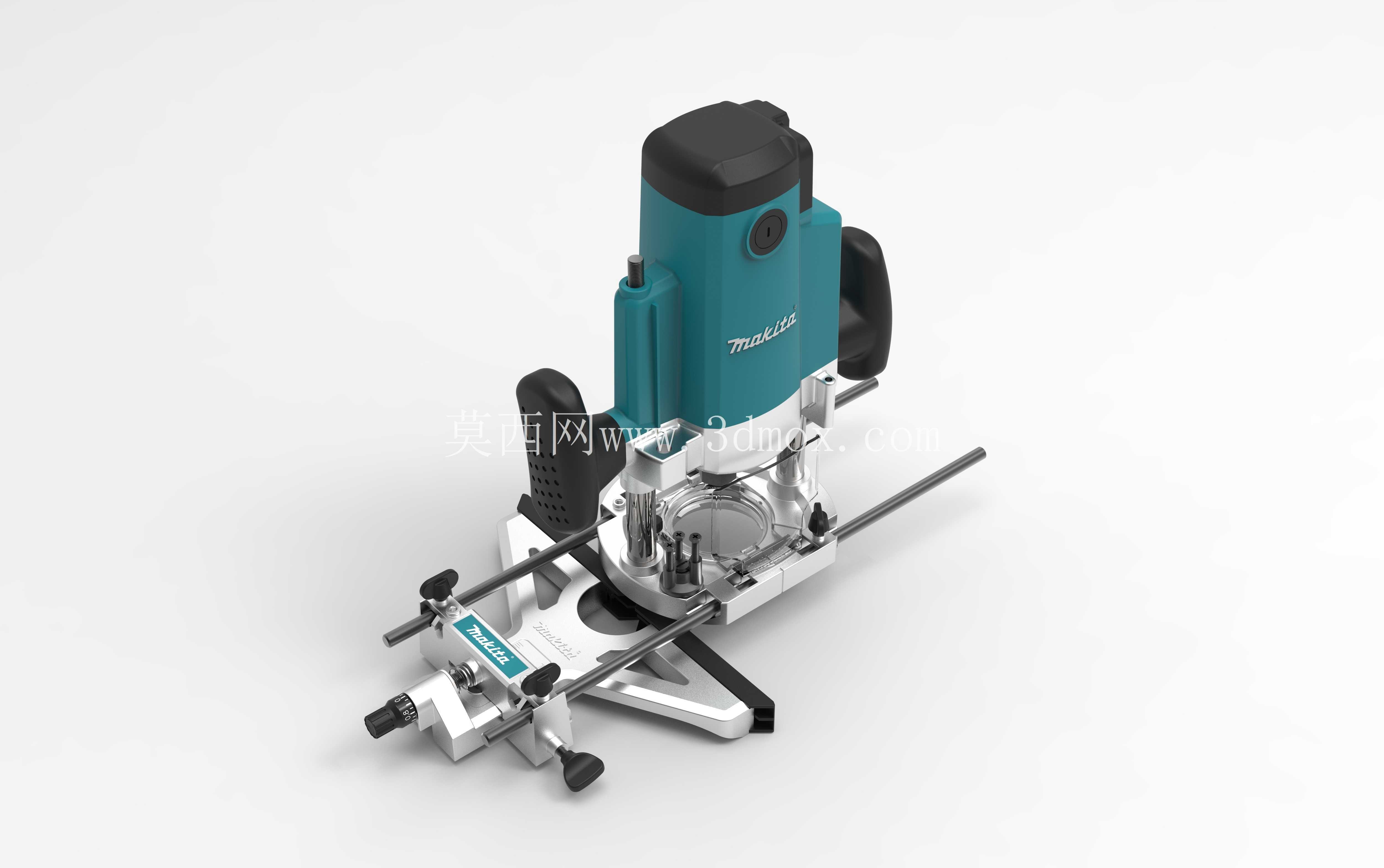

　　从整机结构来看，模型完整呈现了主机壳体、驱动单元、握持手柄、导向滑杆、底座、调节机构、锁紧旋钮、刀头安装区以及辅助定位部件。上部动力壳体采用立式紧凑布局，内部容纳电机与传动支撑结构；侧部辅助手柄用于作业时稳定进给方向，降低单手操作产生的偏摆。底座作为与工件表面接触的基准部件，需要保证平面度和导向稳定性，因此在建模时对底板轮廓、开口区域、支撑脚以及调节连接位置均进行了细化。

　　设备的核心功能集中在铣削深度控制与导向进给。两根平行导向杆贯穿主机与底座，使上部动力单元能够沿垂直方向平稳升降，实现刀具插入深度的调整。锁紧机构用于在深度设定后固定主机位置，避免加工过程中因振动或进给阻力造成高度漂移。微控快速释放结构可在频繁换刀、试切和深度复核时提高操作效率；预设深度限位位则为重复加工提供统一基准，使多件工件在相同工序下保持较一致的槽深或修边量。

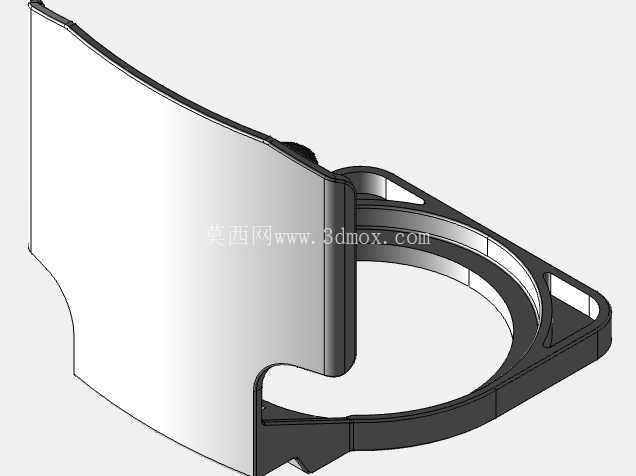

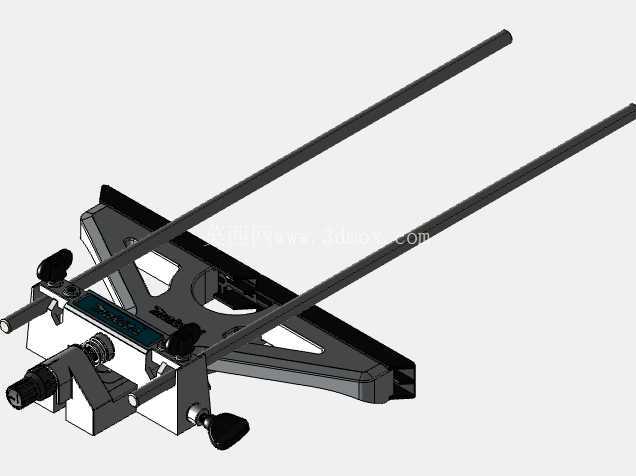

　　底座前端和侧部的导向附件承担仿形与边界约束作用。直导尺可沿工件直边滑动，适合开槽、直线修边和等距铣削；靠模导向部件则可依据模板轮廓复制曲线形状，在异形封边、图案镂铣和内部开孔中较为常见。刀轴区域位于底座中央开口处，刀具从底板下方伸出，加工切屑可沿开口排出，同时操作者能够通过底座边缘观察切削位置。实际建模时，刀轴安装孔、夹套区域、底座避让空间和刀具伸出方向需要重点校核，否则容易在装配干涉检查中出现刀具与底板碰撞的问题。

　　外形边界方面，整机呈立式偏置结构，上部电机壳体高度较大，下部底座横向展开，侧向手柄和导向杆会增加占用宽度。进行工位布局或工具箱设计时，不能只按主机圆柱轮廓估算空间，应将手柄外伸、导杆长度、调节旋钮突出量以及底座长宽一并纳入包络范围。底座与工件接触的下平面是安装和使用基准，导向杆与底座孔位之间需保持同轴和平行关系，升降运动才能顺畅。若用于工装夹具或专用工作台集成，还应考虑底座固定孔位、压紧方式以及排屑空间，避免夹紧点影响手柄操作和深度调节。

　　从结构设计思路看，这类工具强调刚性、握持平衡与调节便利性的统一。电机壳体承担主要受力和散热功能，外形并非单纯曲面造型，而是围绕内部电机直径、风道空间、开关位置和手柄连接区域形成；底座则需要在轻量化的同时保证底面不变形，因此多采用加强筋、局部加厚和对称支撑结构。模型中各旋钮、压板、滑杆和紧固件的位置关系，对理解设备装配顺序很有价值：先完成主机与导向杆的配合，再安装底座及锁紧件，最后装配导向尺、仿形环和刀具附件，能够较清晰地还原实际维修和拆装逻辑。

　　在三维建模工作中，该作品可用于电动工具外观结构展示、木工设备虚拟演示、工装方案校核以及操作空间分析。关注重点不应停留在外壳造型，还应理解深度调节、导向进给、底座支撑和刀头避让之间的机械关系，这些结构直接决定设备在真实木工作业中的加工精度与使用稳定性。
