木工组装用简易C型夹持工装结构

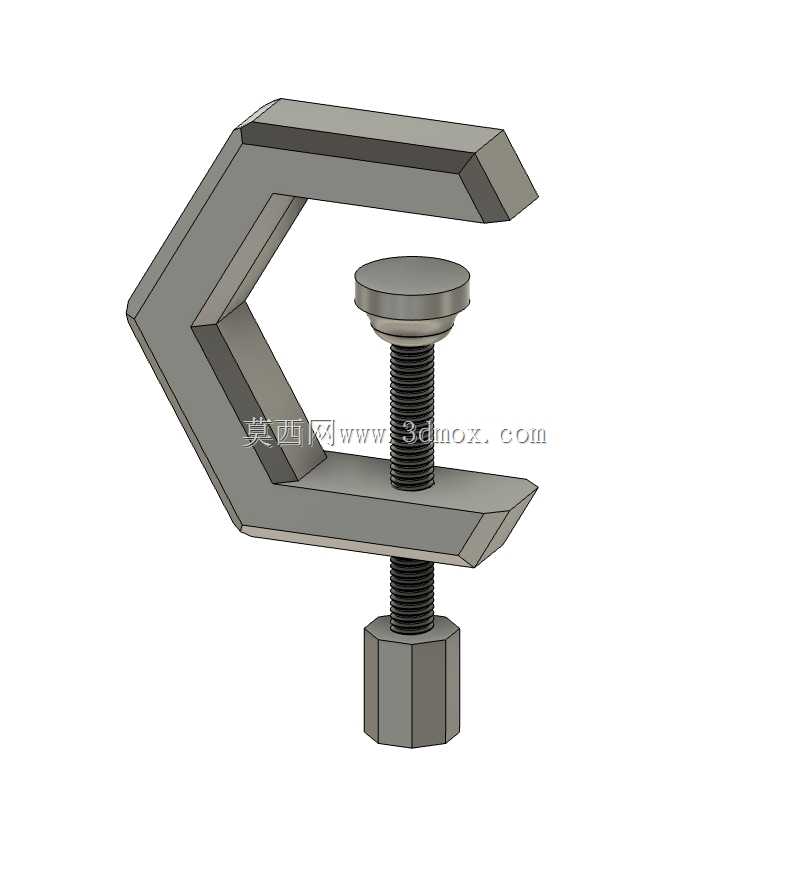

　　这款C型夹持结构是面向轻量紧固场景设计的实用工装，在木工拼接、小型零件胶合、3D打印件后处理固定、轻型铣削工位临时装夹等场景中都能发挥稳定作用。整体结构仅包含C型夹臂、调节螺杆、压紧端头三个独立部件，没有多余的冗余结构，零件加工难度低，常规机加工或者增材制造都能快速完成成品制作。夹臂采用六边形截面的C型开口设计，相比传统圆弧截面夹臂，棱边结构在放置时不易滚动，开口内侧的两个平行夹持面做了平直度处理，保证夹持时接触面受力均匀，不会出现压痕偏移的问题，夹臂的开口跨度可以根据实际使用需求做等比例缩放，适配不同尺寸的被夹持工件，缩放过程中不会改变各部件的配合公差，螺杆与夹臂底部的螺纹配合段长度经过匹配计算，全行程调节过程中不会出现滑牙、

　　卡顿的问题。调节螺杆下端采用外六角端头结构，不需要配套专用扳手，使用常规活动扳手、套筒甚至呆扳手都能完成拧紧操作，上端的压紧端头做了大直径平面设计，增大与被夹持工件的接触面积，降低局部压强，避免夹伤木质、塑料类软质工件表面，压紧端头与螺杆之间采用活动连接结构，拧紧过程中端头不会随螺杆同步转动，防止摩擦刮花工件表面。设计阶段充分考虑了不同制造工艺的适配性，如果采用3D打印工艺制作，整个结构的所有面都做了自支撑角度处理，打印过程中不需要添加任何支撑材料，打印完成后仅需简单清理螺纹处的打印溢料即可直接装配使用，夹臂的壁厚经过受力校核，轻型夹持场景下采用常规PLA、ABS材料打印即可满足受力要求，不会出现夹臂变形断裂的问题；

　　如果用于铣削工位的重型装夹场景，可直接采用45号钢铣削加工夹臂，螺杆采用标准高强度螺杆改制，即可满足大夹紧力的使用需求。装配流程十分简便，仅需将加工好螺纹的螺杆从夹臂底部的螺纹孔旋入，再将压紧端头与螺杆顶端活动连接即可完成组装，不需要额外的销钉、紧固件辅助固定，日常维护也仅需定期在螺纹段涂抹润滑脂，即可保证调节顺畅。夹持作业时，先旋转螺杆将开口调整到略大于被夹持工件的厚度，将夹臂跨在待固定的工件接缝处，平稳旋转下端的六角端头，直到上端压紧面完全贴合工件表面，再根据工艺需求施加合适的拧紧力矩即可，胶合场景下可以保持夹持状态等待胶水完全固化，机加工场景下可以配合工作台定位槽完成工件的临时固定，不需要复杂的装夹步骤，单人即可快速完成操作。
