CA6140机床用直角型材连接角度制动器

　　在普通车床的外围防护、辅助工装搭建以及型材框架类辅具的装配环节中，这类直角结构的角度制动器是应用频次极高的连接紧固元件，尤其适配CA6140这类通用卧式车床的现场改造、工装加装场景。从实际使用场景来看，车间现场搭建车床周边的工件放置架、冷却管路固定支架、安全防护围挡框架时，多采用标准工业铝型材作为基材，而这类角支架正是实现两根垂直排布型材可靠连接的核心零件，无需额外加工型材的连接端面，也不需要复杂的定位工装就能快速完成装配。

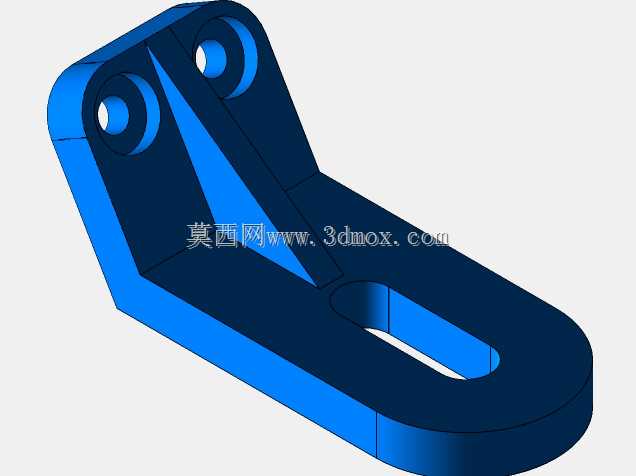

　　从功能特性上看，该零件自带抗扭转结构设计，支架背部的三角加强筋并非等厚设置，而是顺着受力方向做了渐变厚度处理，在安装时，支架背面的抗扭凸耳可以直接卡入型材的标准T型槽内，不需要额外调整定位角度，就能自动保证两根连接型材的垂直精度，避免螺栓锁紧过程中支架出现偏移、扭转，导致型材框架出现角度偏差。区别于普通的平板式直角角码，该零件的两个安装臂并非等长设计，较长的安装臂上开设了长圆形的调节腰孔，允许安装时沿着型材槽的方向做一定范围的位置微调，适配现场装配时的尺寸误差，不需要反复扩孔或者调整型材的裁切长度，能大幅降低现场装配的返工率。

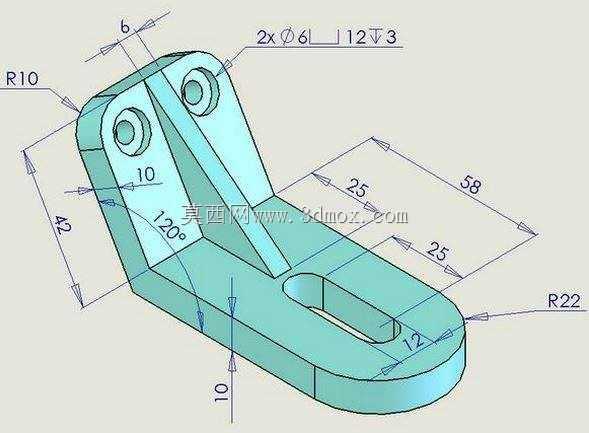

　　设计思路上，该零件完全围绕工业铝型材的装配特性做匹配，两个带沉孔的铰接端设置在短臂侧，沉孔深度刚好覆盖标准内六角螺栓的头部高度，锁紧后螺栓头不会突出支架表面，避免和周边的管线、工件产生干涉；长臂侧的腰孔宽度适配常用的M6、M8T型螺栓尺寸，腰孔的两端做了圆弧过渡，避免应力集中导致支架在受冲击载荷时出现开裂。零件的整体折弯圆角做了R3的工艺处理，既满足铣削加工的工艺要求，也能消除折弯处的应力集中点，在承受型材框架的侧向载荷时不会出现根部断裂的问题。

　　从安装边界来看，该支架适配40系列、45系列的标准工业铝型材，短臂侧的两个安装孔中心距与型材端面的槽口中心距完全匹配，长臂的长度刚好覆盖型材单段槽位的有效安装长度，安装后支架的突出高度不超过20mm，不会占用型材框架的内部有效空间，无论是搭建车床周边的工具挂架、切削液导流挡板支架，还是固定车床的行程限位开关安装座，都能保证连接刚度，同时不会因为零件突出过多造成操作空间的挤占。在实际设备运行过程中，车床的主轴振动、切削冲击力传递到型材框架上时，该支架的三角加强结构可以将垂直方向的载荷分散到两根连接的型材上，避免连接点出现松动，相比普通的薄铁皮角码，抗疲劳性能提升明显，不需要定期停机检查连接螺栓的松紧度，能减少日常设备维护的工作量。
