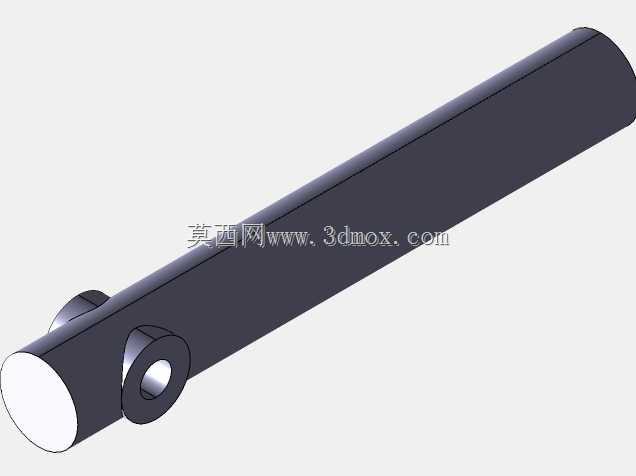

CA6140车床带轴承实心圆柱杆结构

　　这款带轴承的实心圆柱杆是CA6140普通车床内部的配套传动杆件，日常在车床的进给传动链路中承担动力传递、运动导向的核心作用，安装位置处于溜板箱与床身导轨的衔接传动区间，工作时需要持续承受进给运动带来的轴向推力与小幅径向载荷，因此整体采用实心圆钢作为基材加工，从根源上规避空心杆件在长期交变载荷下易出现的形变、断裂风险。杆件主体为等直径圆柱结构，表面粗糙度控制在Ra1.6级别，既可以保证与配套衬套滑动配合时的运动顺畅度，也能减少长期往复运动带来的磨损量，延长部件的实际使用寿命。杆件一端加工有同轴的轴承安装位，采用过渡配合公差带，装配时通过热装工艺将深沟球轴承压装到位，轴承外圈与车床的安装支座孔位配合，

　　能够将杆件运动过程中产生的径向偏载力传递到支座结构上，避免杆件出现悬臂受力导致的弯曲变形，同时轴承的滚动摩擦结构可以大幅降低杆件转动或往复移动时的阻力，减少传动过程中的动力损耗。杆件侧面加工有垂直于主体轴线的铰接耳结构，耳座上开有贯通的销孔，用于连接进给机构的拨叉组件，将杆件的直线运动转化为拨叉的摆动动作，实现车床进给档位的切换或者传动齿轮的啮合调整，销孔的位置度公差控制在0.02mm以内，保证铰接后运动传递无卡滞、无空行程。从安装边界来看，杆件的总长度适配CA6140车床对应安装腔的内部尺寸，两端的轴颈长度与支座的安装宽度完全匹配，装配时不需要额外进行切削调整，轴承安装位的轴肩高度严格按照轴承内圈的定位尺寸设计，

　　既可以保证轴承装配到位后有足够的轴向定位支撑，也不会因为轴肩过高影响轴承的后续拆卸维护。在实际设计过程中，特意将铰接耳与杆件主体设计为一体化加工结构，摒弃了传统焊接耳座的工艺方案，避免焊接应力带来的杆件变形问题，同时一体化结构的强度更高，能够承受拨叉动作时的瞬时冲击力，不会出现耳座断裂、脱落的故障。日常设备维护中，只需要定期向轴承位置加注锂基润滑脂，检查杆件表面的磨损情况即可，当杆件表面磨损量超过0.1mm时才需要进行更换，整体维护成本较低，适配普通卧式车床的长期重载加工工况，能够在连续切削加工的振动环境下保持稳定的传动精度，不会因为杆件的形变导致进给量出现偏差，影响工件的最终加工尺寸精度。
