Juaristi机床数控操作控制面板结构设计

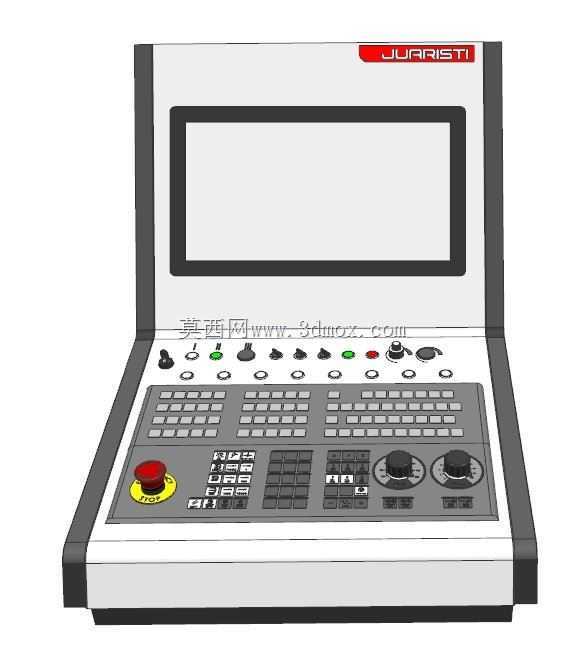

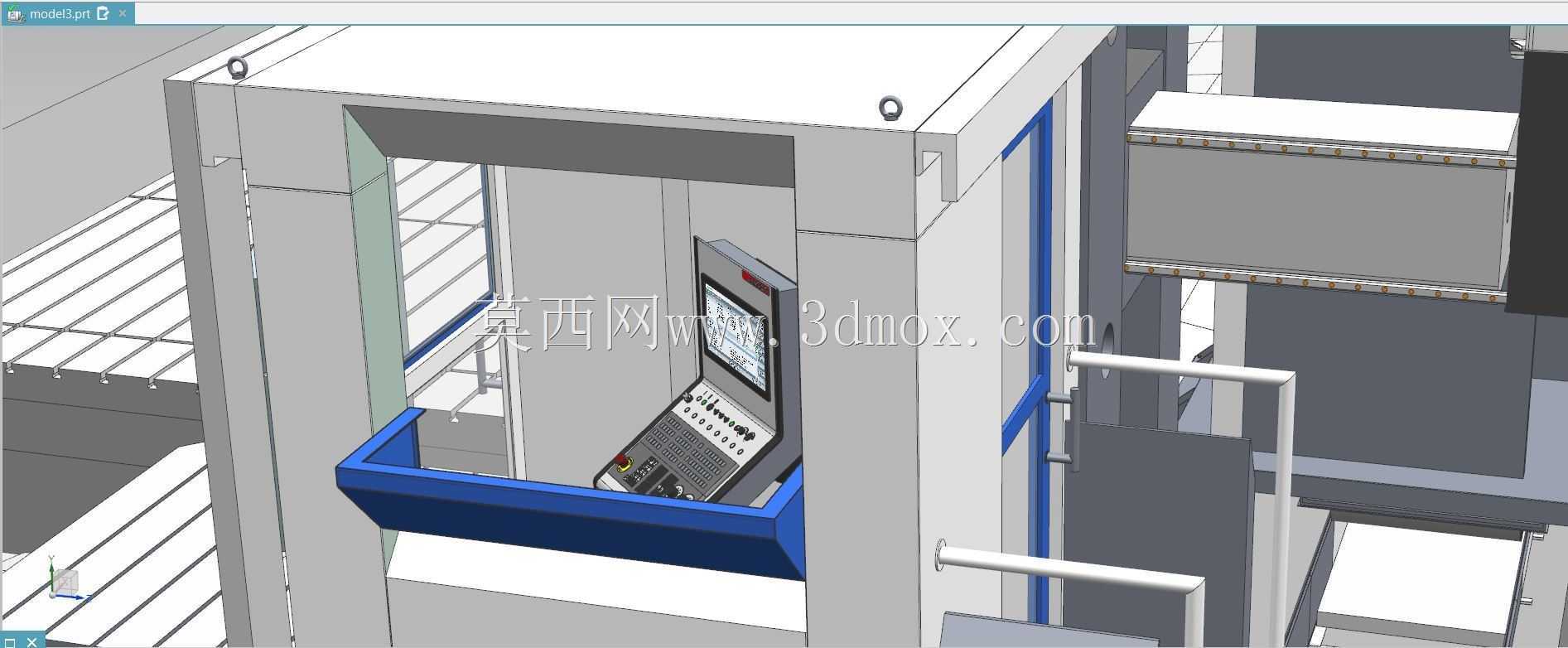

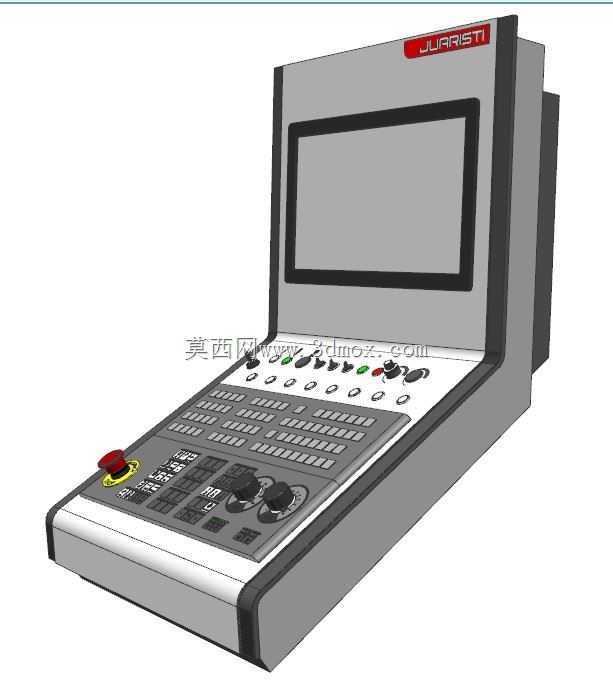

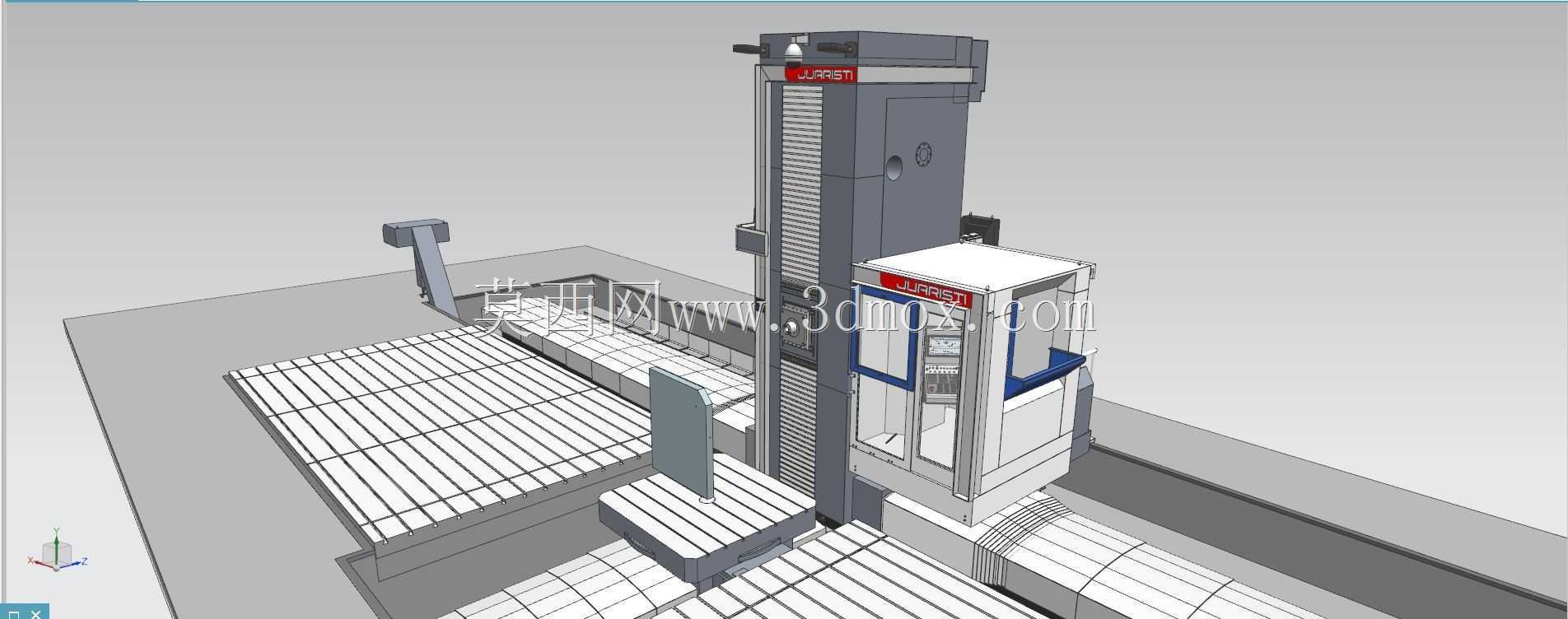

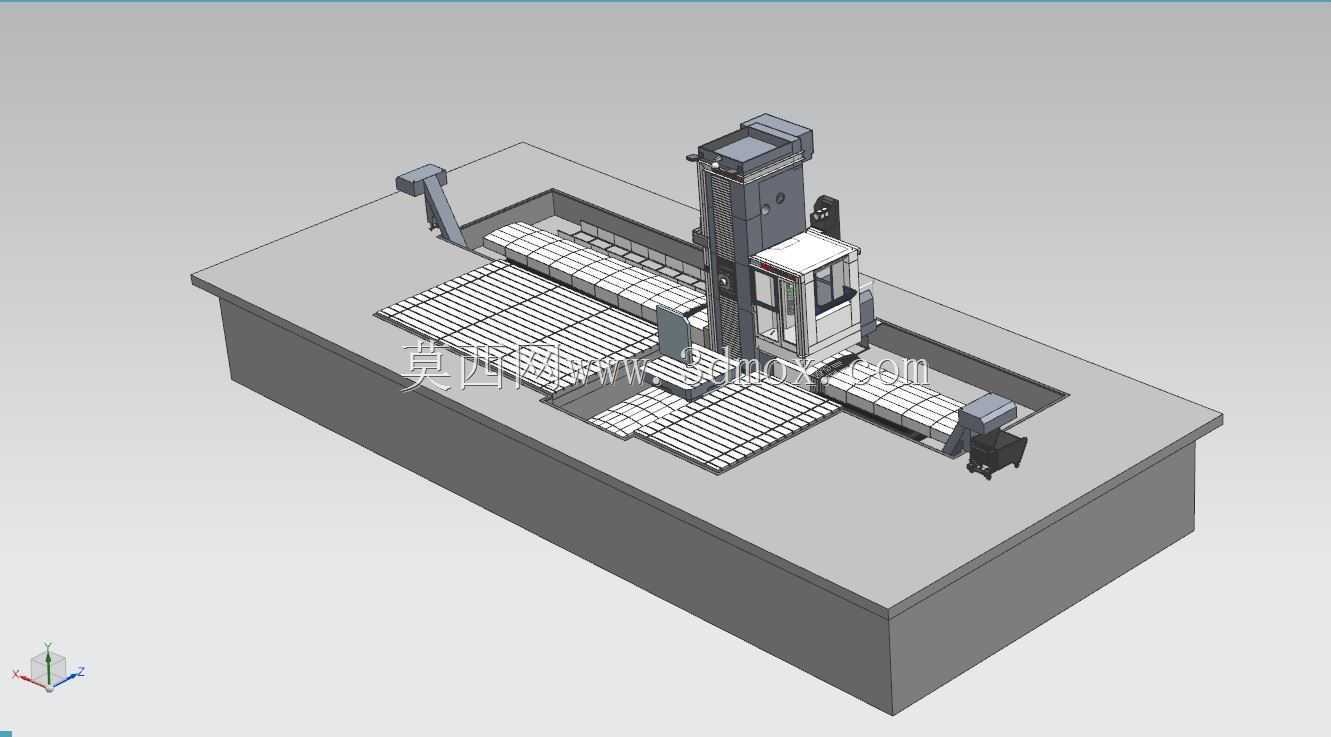

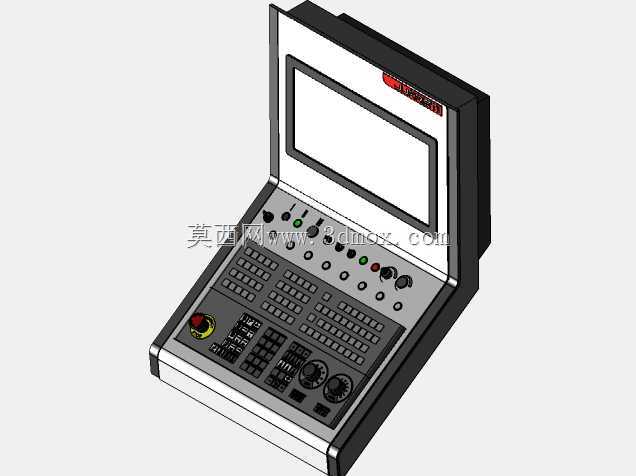

　　这款数控操作面板是卧式镗铣加工中心的核心人机交互载体，主要适配大型落地镗、五轴加工中心这类重型金属切削设备，安装在机床操作侧的悬臂支架上，可随操作人员的站位调整俯仰角度与水平回转位置，满足大型工件装夹、对刀、加工过程中不同工位的操作需求。从结构设计来看，面板整体采用前倾式操作面布局，上半部分嵌入工业级触控显示屏，屏幕周边做了凸起的防撞边框，避免车间内吊装工件、搬运工装时磕碰损伤显示区域；屏幕下方的操作区按照操作频率做了分区排布，最左侧设置带防护盖的红色急停按钮，符合安全操作规范中急停元件需布置在操作人员最易触及位置的要求，急停旁侧排布模式选择旋钮、进给倍率旋钮、主轴转速调节旋钮，这类需要频繁拧动调整的元件采用大尺寸防滑滚花设计，

　　操作人员佩戴劳保手套也能精准调节。按键区域按照功能划分为程序编辑区、轴移动控制区、循环启动与进给保持区，按键采用长行程工业级按键，表面做耐磨字符蚀刻，避免长期操作后字符磨损脱落，按键排布间距预留了戴手套操作的空间，不会出现误触相邻按键的问题。面板下半部分预留了自定义功能按键区，可根据不同加工工艺需求配置对应的快捷功能，比如深孔钻削的排屑循环、大型工件的分中找正功能等。从安装边界来看，面板背部设计了标准的悬臂连接法兰，可适配通用的机床悬臂支撑组件，背部走线槽做了密封防护处理，可阻挡切削液、金属粉尘进入面板内部，整体防护等级满足车间加工环境的使用要求，面板的整体厚度控制在合理范围，不会因为悬臂过长出现下垂变形，

　　外壳采用冷轧钢板折弯焊接后做喷塑处理，兼顾结构强度与车间环境下的耐油污、耐腐蚀需求。在实际加工场景中，操作人员可通过该面板完成加工程序输入、对刀参数设置、加工过程状态监控、异常情况紧急停机等全流程操作，面板的倾斜角度设计让操作人员站立操作时视线可自然落在显示屏上，手腕放置在操作面边缘时处于自然放松状态，降低长时间操作的疲劳感。
