西式长剑带剑鞘影视道具三维结构设计

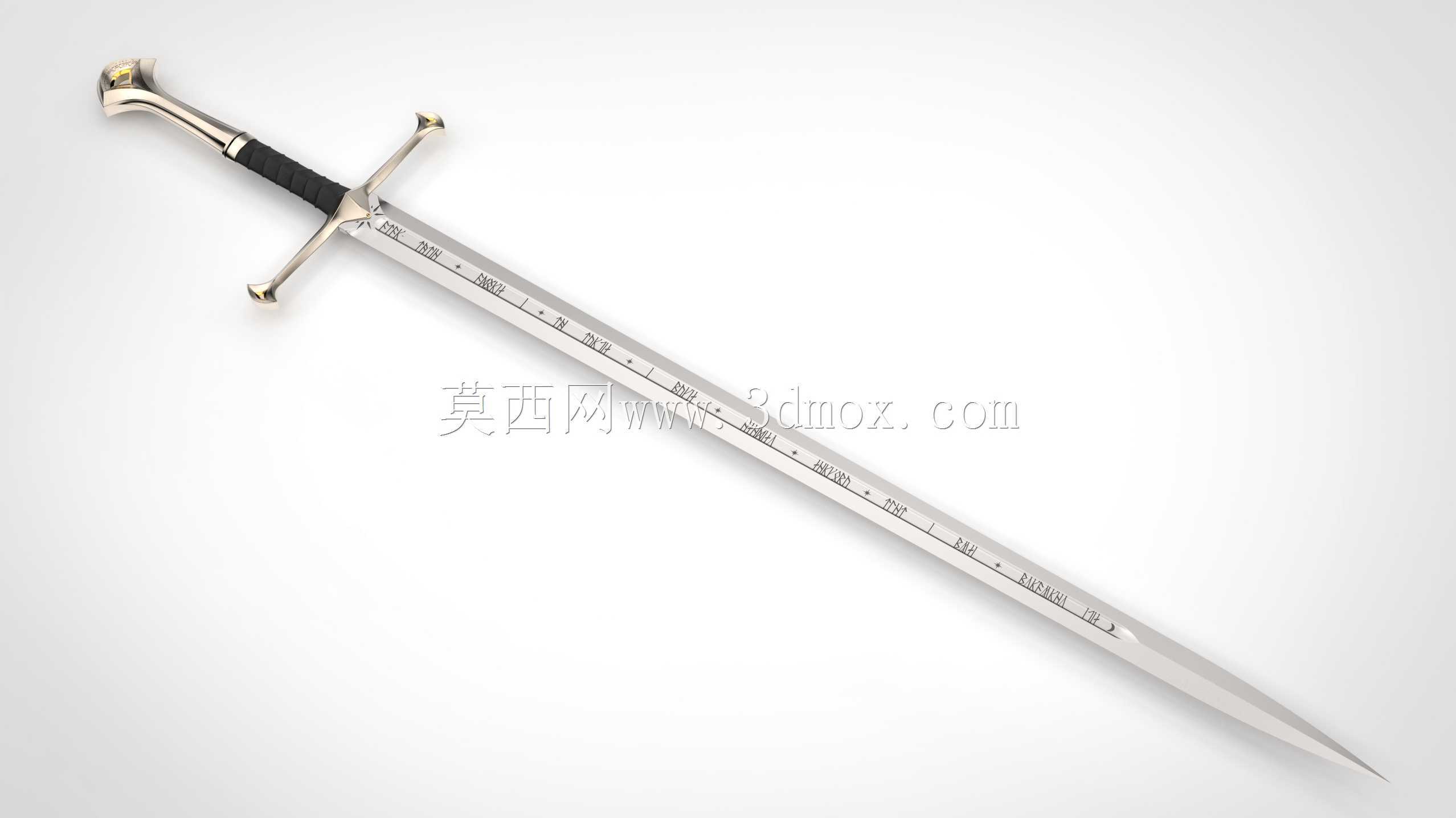

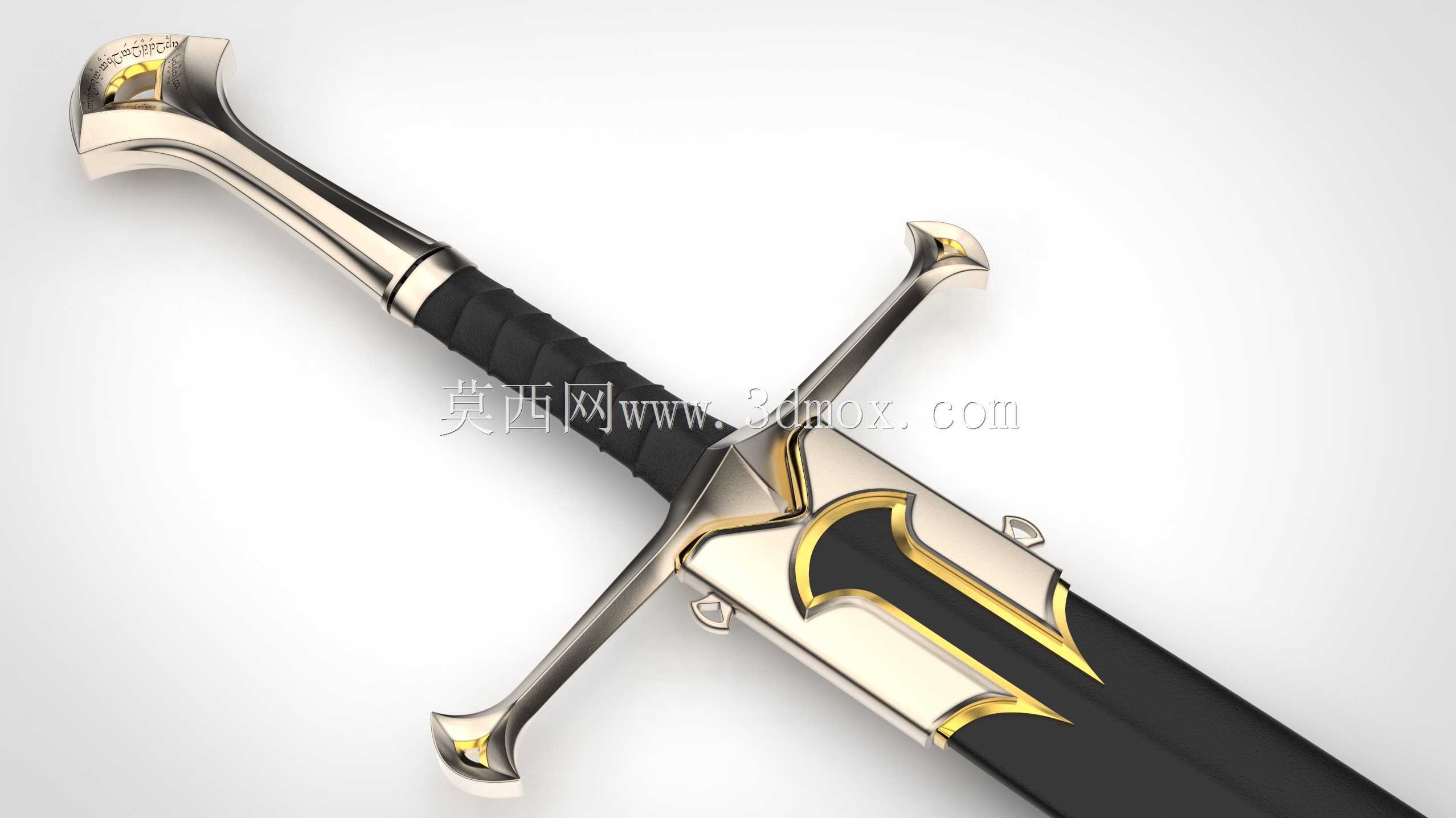

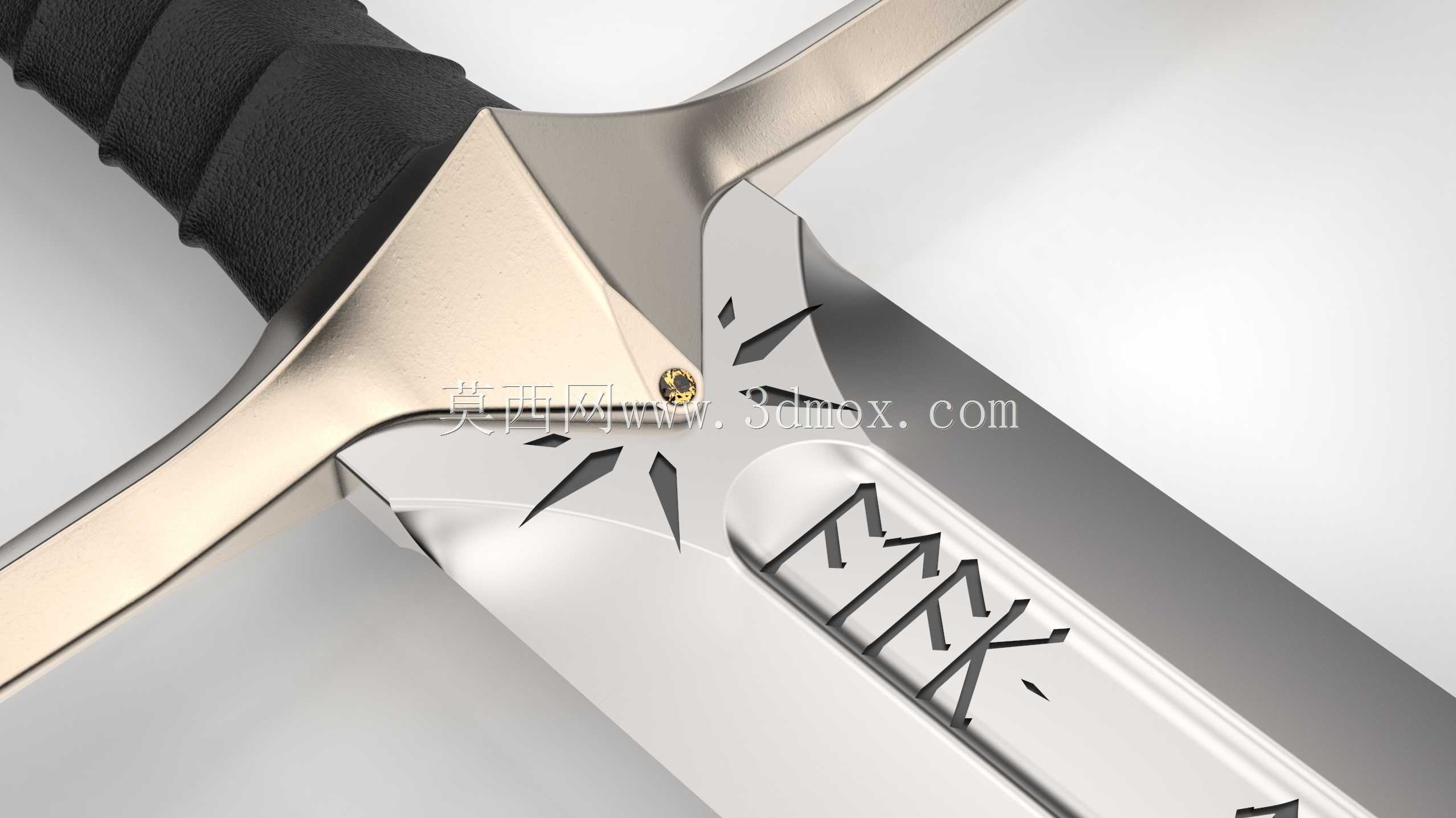

　　本次完成的带鞘西式长剑结构设计，主要面向影视道具制作、文创周边开发、冷兵器文化展示三类应用场景，在建模阶段就充分考虑了不同落地场景的适配需求，避免了常规外观模型无法对接生产的问题。从实际用途出发，该模型既可以直接对接3D打印工艺制作1:1展示道具，也可拆分零部件后适配金属冲压、皮革包覆等传统工艺制作收藏级复刻品，结构上预留了不同材质装配的公差间隙，不会出现外观模型导入生产后出现装配干涉的常见问题。设计过程中首先拆解了长剑的核心功能结构：剑身部分做了等厚渐变处理，从剑格位置向剑尖逐步收窄厚度，重心控制在剑格前方三分之一位置，符合真实持握时的配重平衡要求，避免道具持握时出现头重脚轻的违和感；剑格部分做了对称十字形结构，

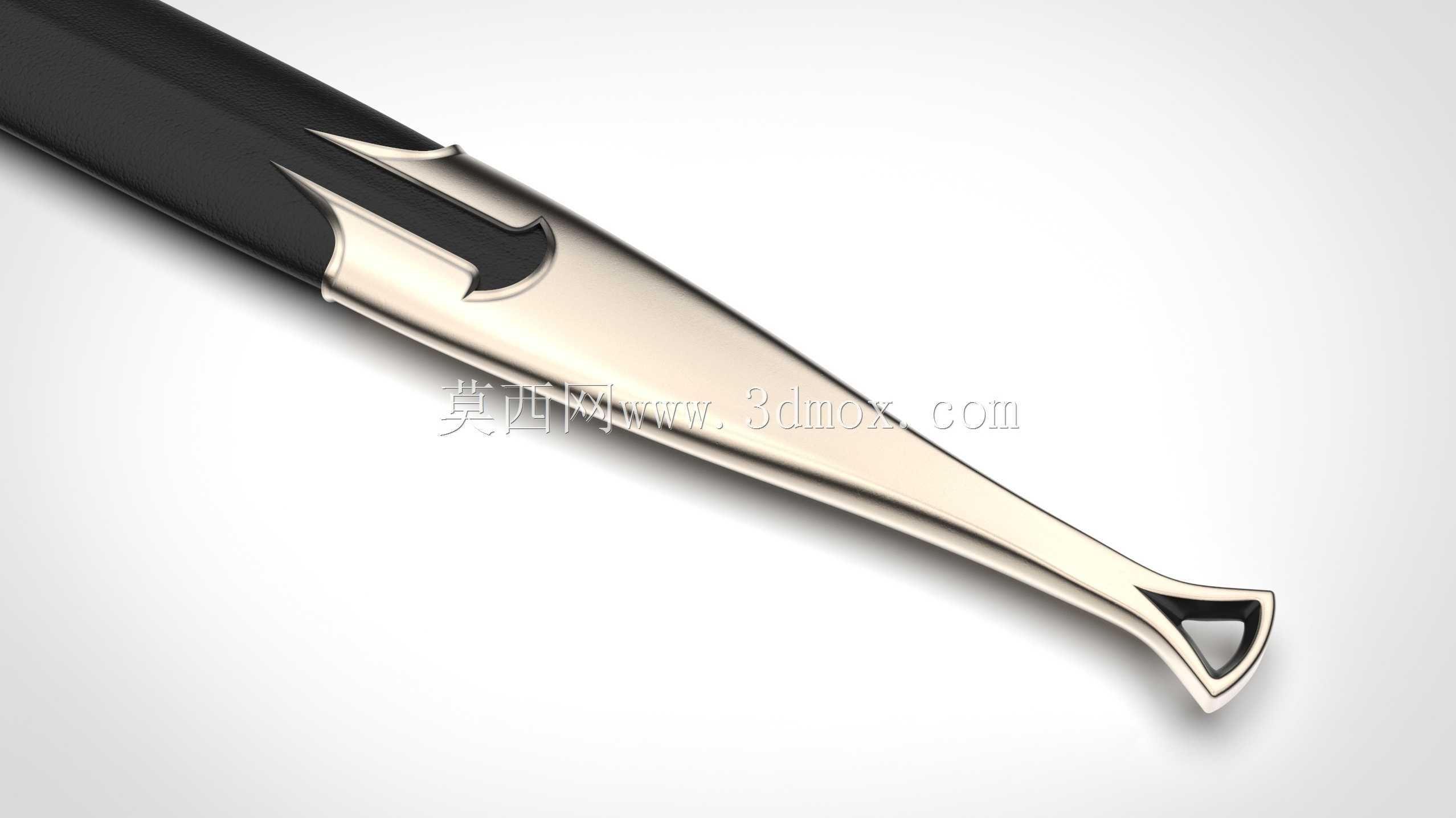

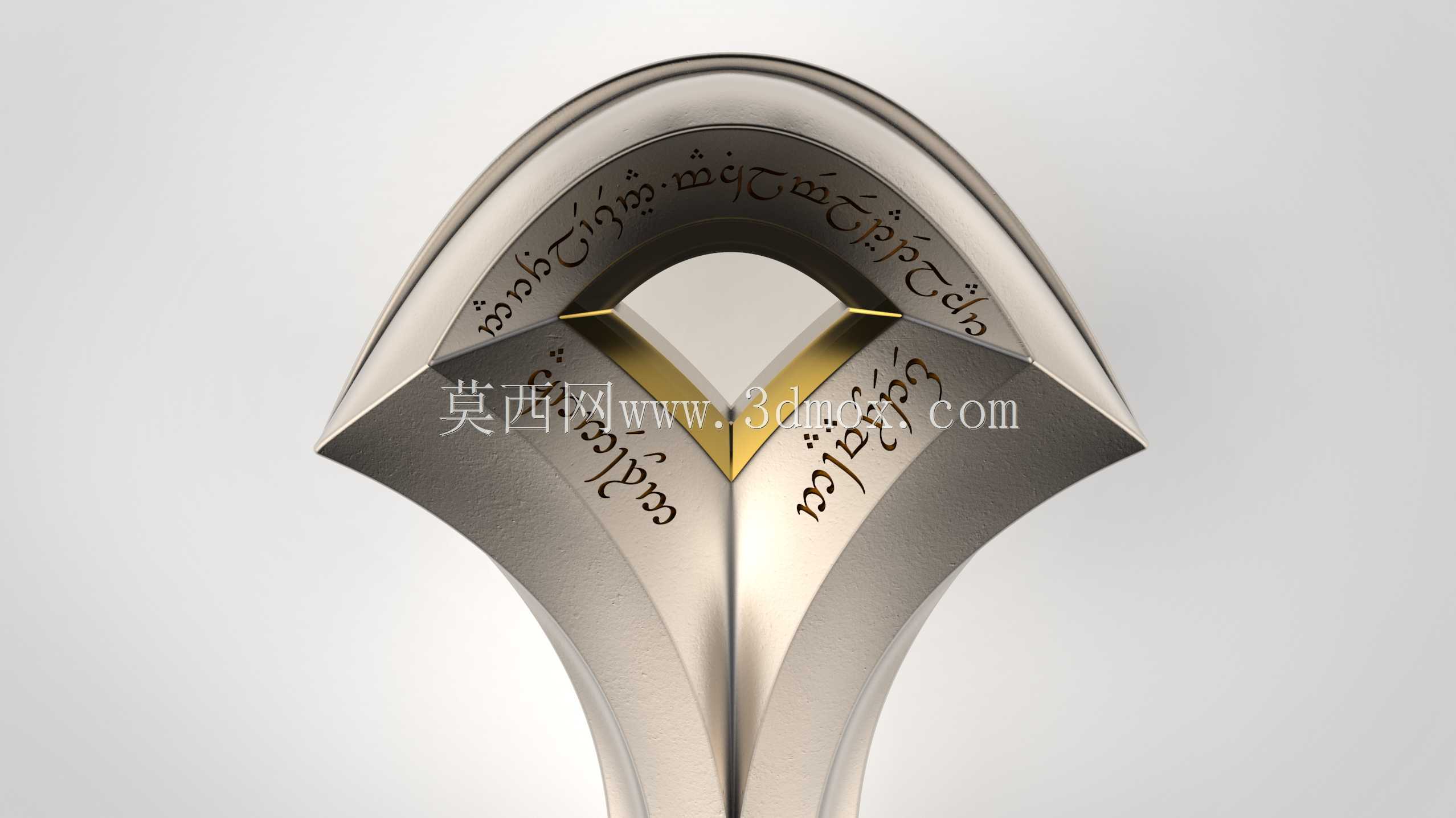

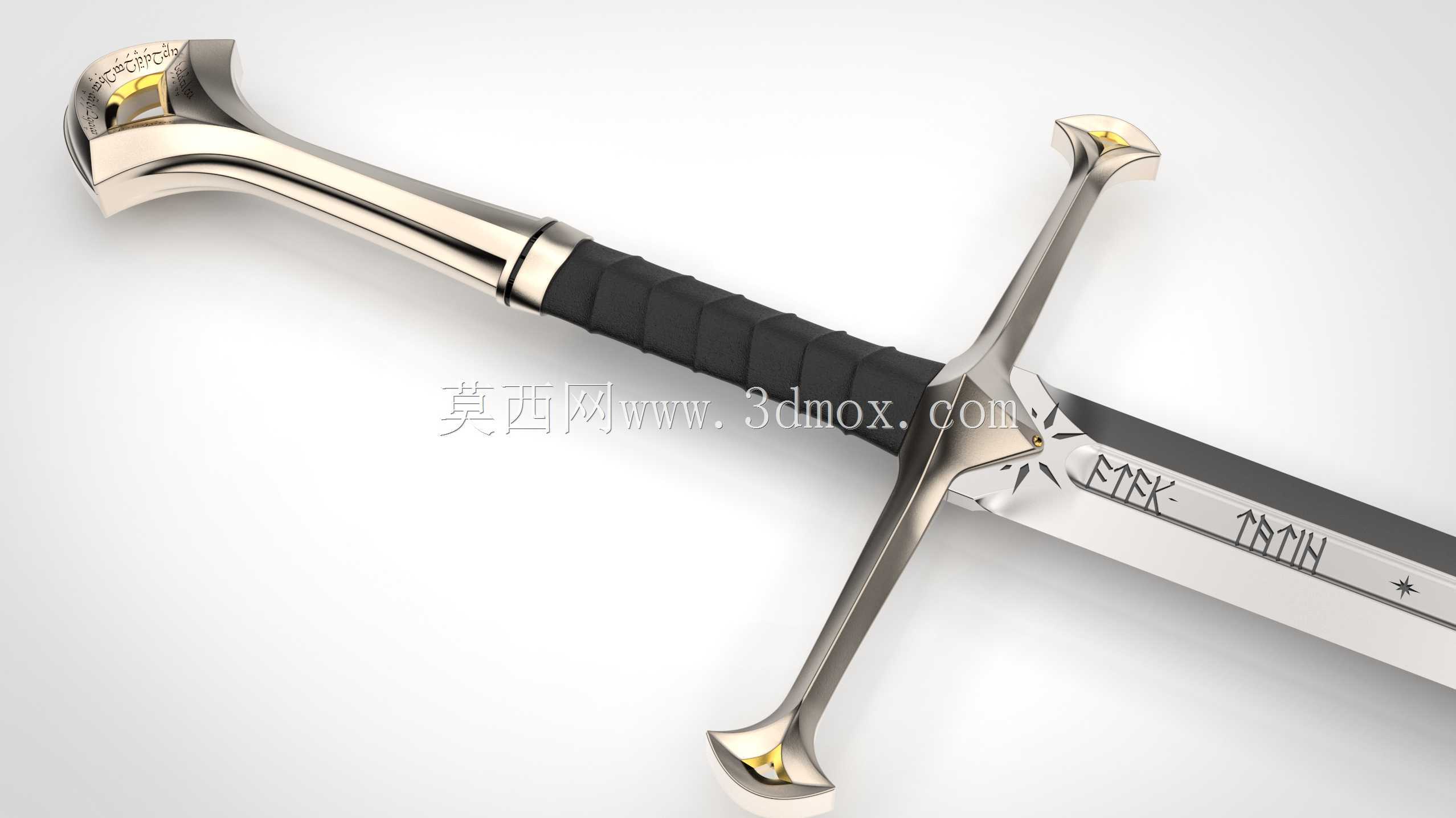

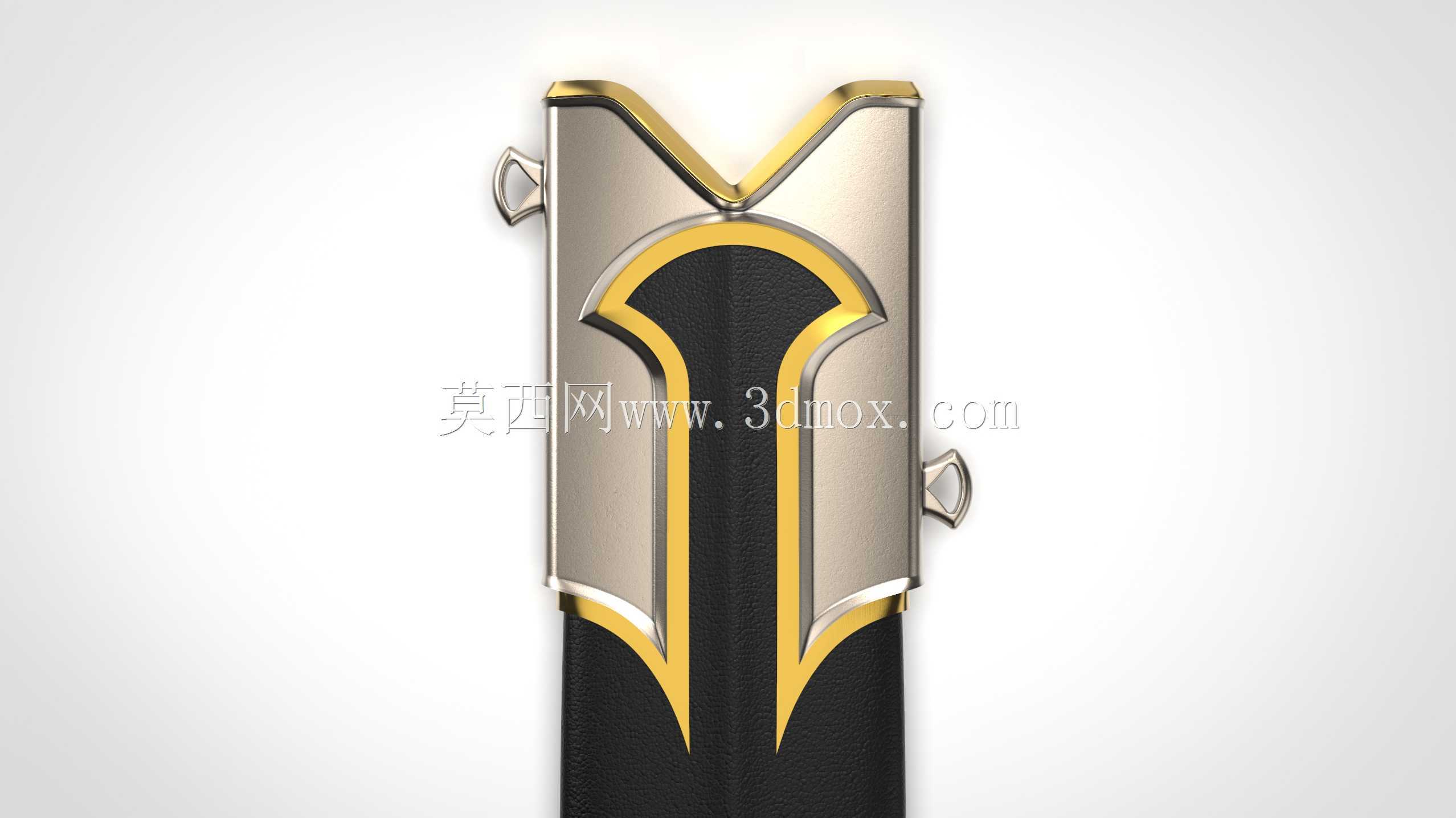

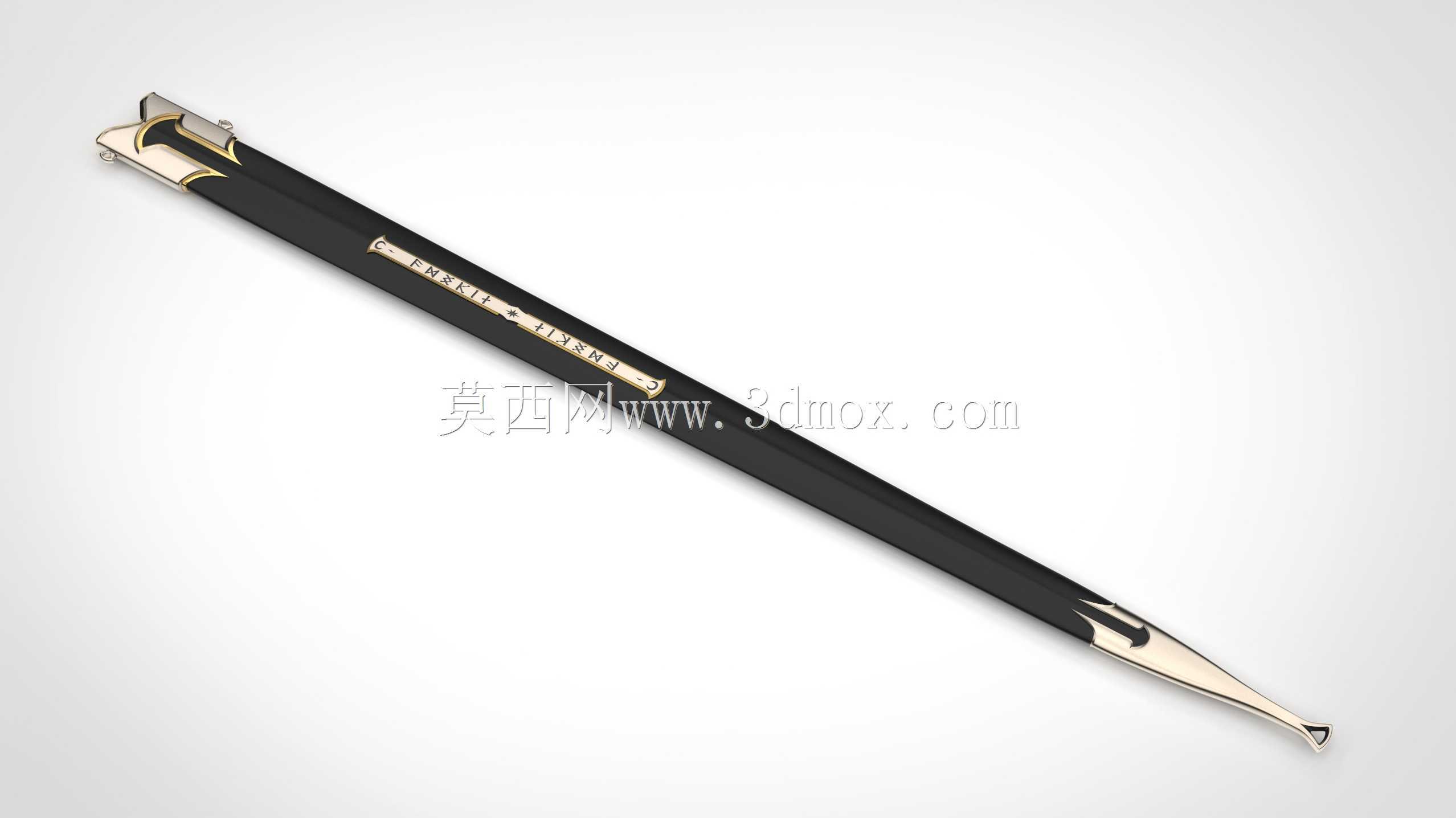

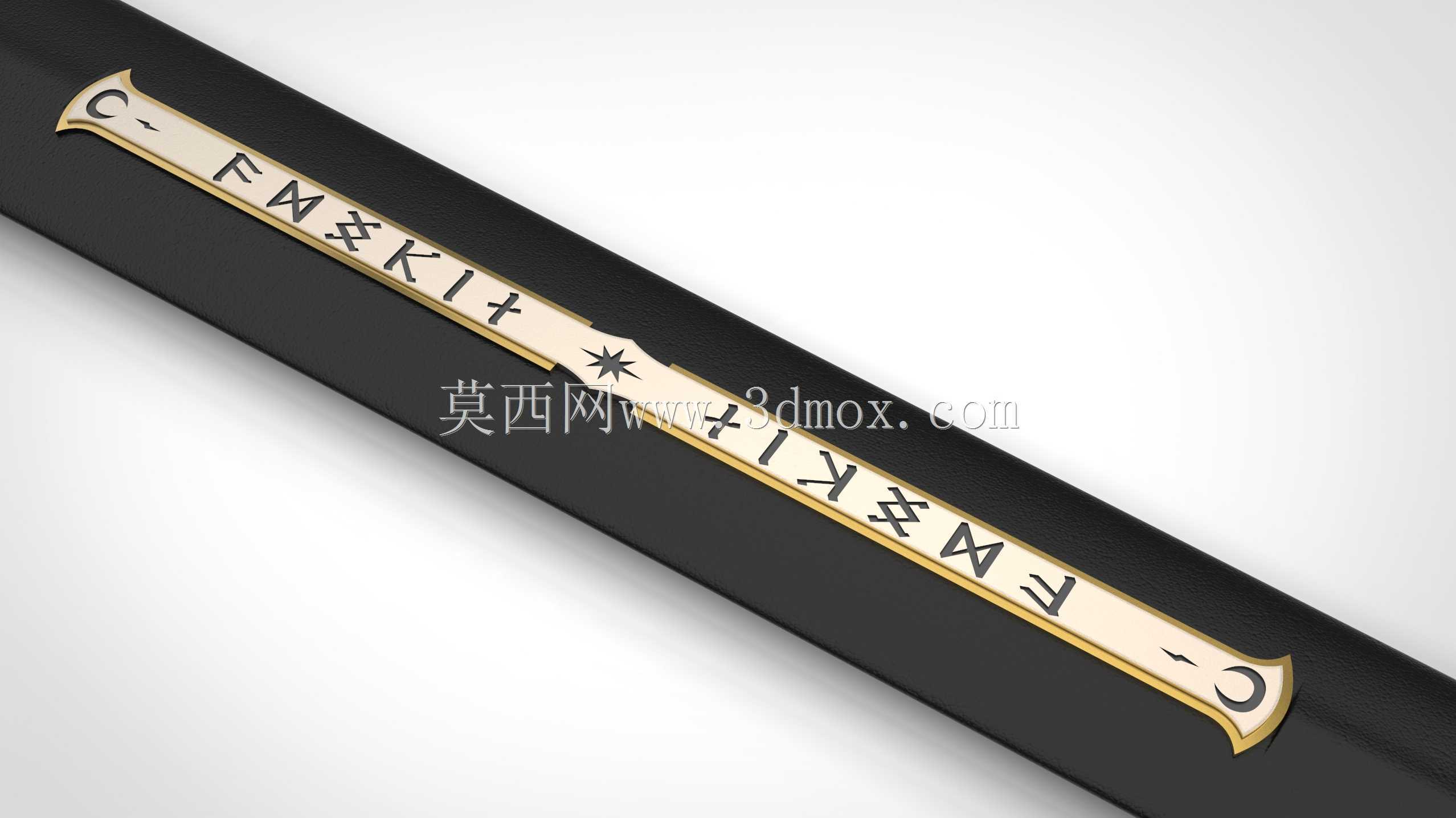

　　表面的金属装饰件采用独立建模，既可以做一体成型的简化处理适配低成本道具生产，也可以拆分后做单独的金属铸造件，适配高端收藏款的制作需求。剑柄部分做了防滑纹理的结构预留，外层包覆结构和内芯的金属龙骨做了嵌套配合设计，安装时不需要额外做结构修改即可直接完成装配，剑首的配重块做了可拆分结构，可根据实际使用需求调整配重重量，适配舞台武打动作、静态展示等不同场景的使用要求。配套的剑鞘结构采用了木质内芯加金属包边的分层设计，鞘口、鞘尾的金属装饰件做了卡扣定位结构，安装时可直接卡入鞘身预留的卡槽，不需要额外粘接即可完成固定，鞘身侧面的挂环结构做了可转动设计，适配不同佩戴方式的角度调整需求，挂环的安装孔位尺寸符合常规腰带挂扣的通用尺寸，

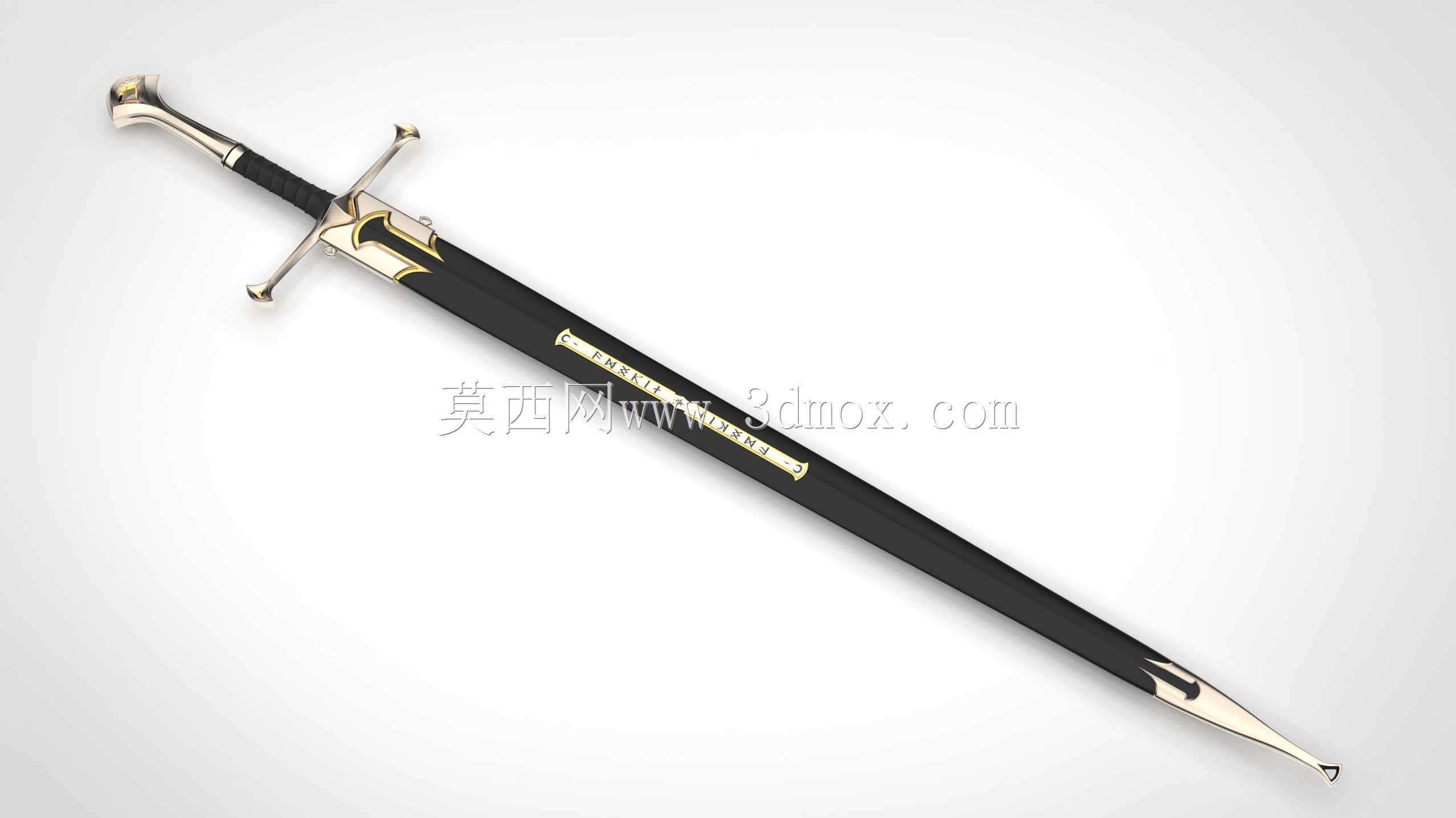

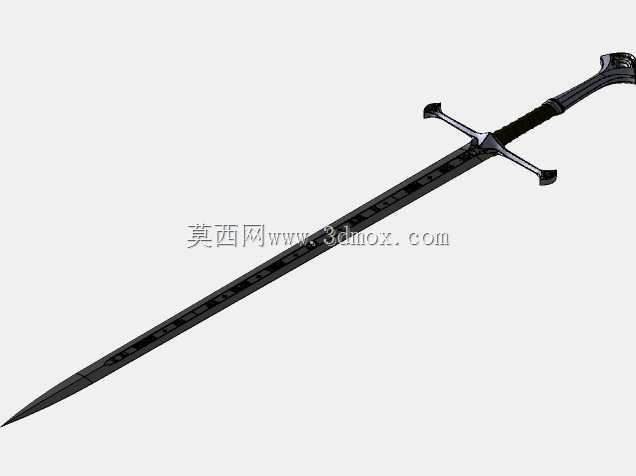

　　不需要额外做转接件即可直接搭配常规装具使用。外形尺寸上整剑全长控制在110厘米区间，剑鞘长度比剑身短2厘米，避免入鞘后剑尖顶到鞘尾造成结构磨损，剑格宽度控制在18厘米，符合常规持握时的手部防护空间要求，剑柄长度控制在12厘米，可满足单手握持的空间需求，所有零部件的安装边界都做了0.2毫米的公差预留，不管是采用FDM3D打印、光固化打印还是金属切削加工，都能直接完成装配不需要二次修模。结构上还特意规避了尖锐棱角的安全隐患，所有外露的边角都做了R0.5的圆角处理，作为影视道具使用时不会划伤演职人员，作为展示品使用时也能避免日常清理过程中的磕碰划伤问题。
