欧式雕花复古短剑带鞘工艺摆件设计

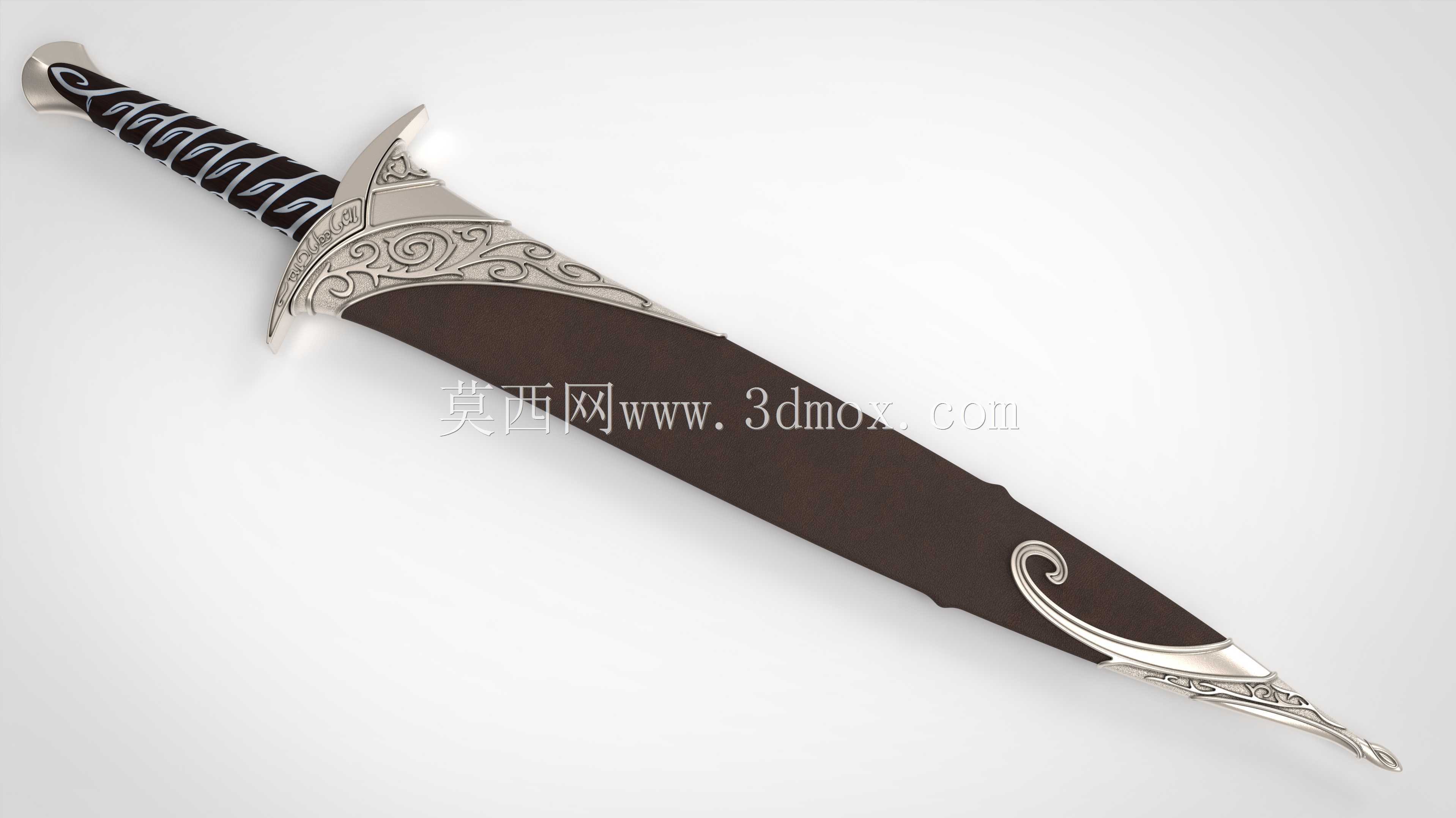

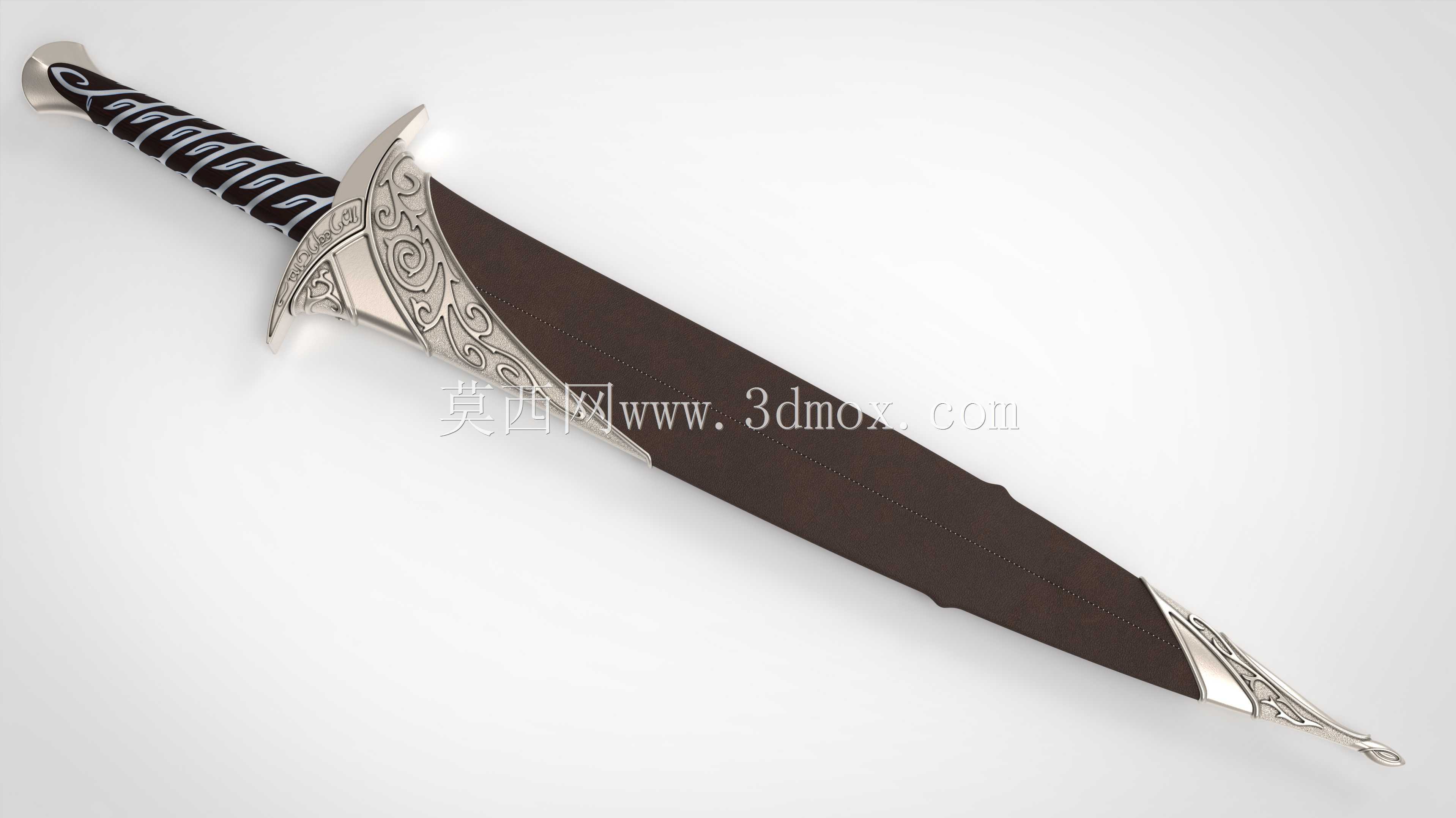

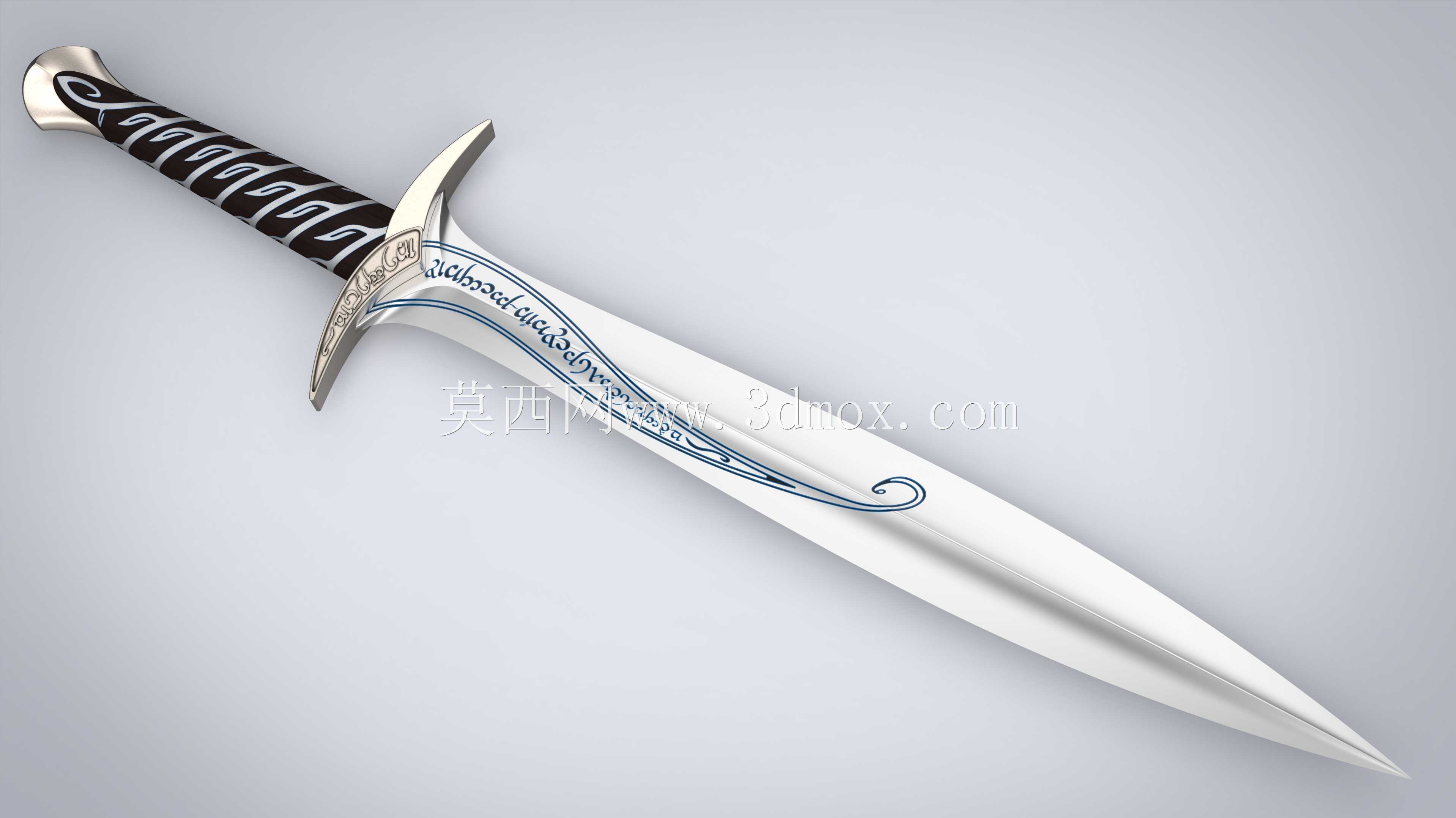

　　这款带鞘短剑的三维结构设计，最初面向文创工艺摆件、影视道具复刻两大应用场景做适配，整体结构拆分剑柄、护手、刃身、鞘体、鞘尾饰件五个独立装配模块，各模块间预留0.15mm的装配公差，满足金属铸造、3D打印、树脂翻模三类主流工艺的生产落地要求。从实际功能层面看，作为工艺藏品时，各部件装配后无松旷间隙，鞘身与刃身的贴合段做了1:20的锥度导向，插入时可自动对中，不会出现卡滞或剐蹭雕花表面的问题；作为影视道具使用时，可在剑柄内部预留配重块安装腔，通过调整铅块填充量调整整剑重心，让持握手感更贴近真实金属冷兵器的配重逻辑，避免拍摄时出现道具过轻导致的动作失真问题。设计过程中优先处理了雕花结构的工艺可行性，所有浮雕纹饰的凸起高度控制在1.

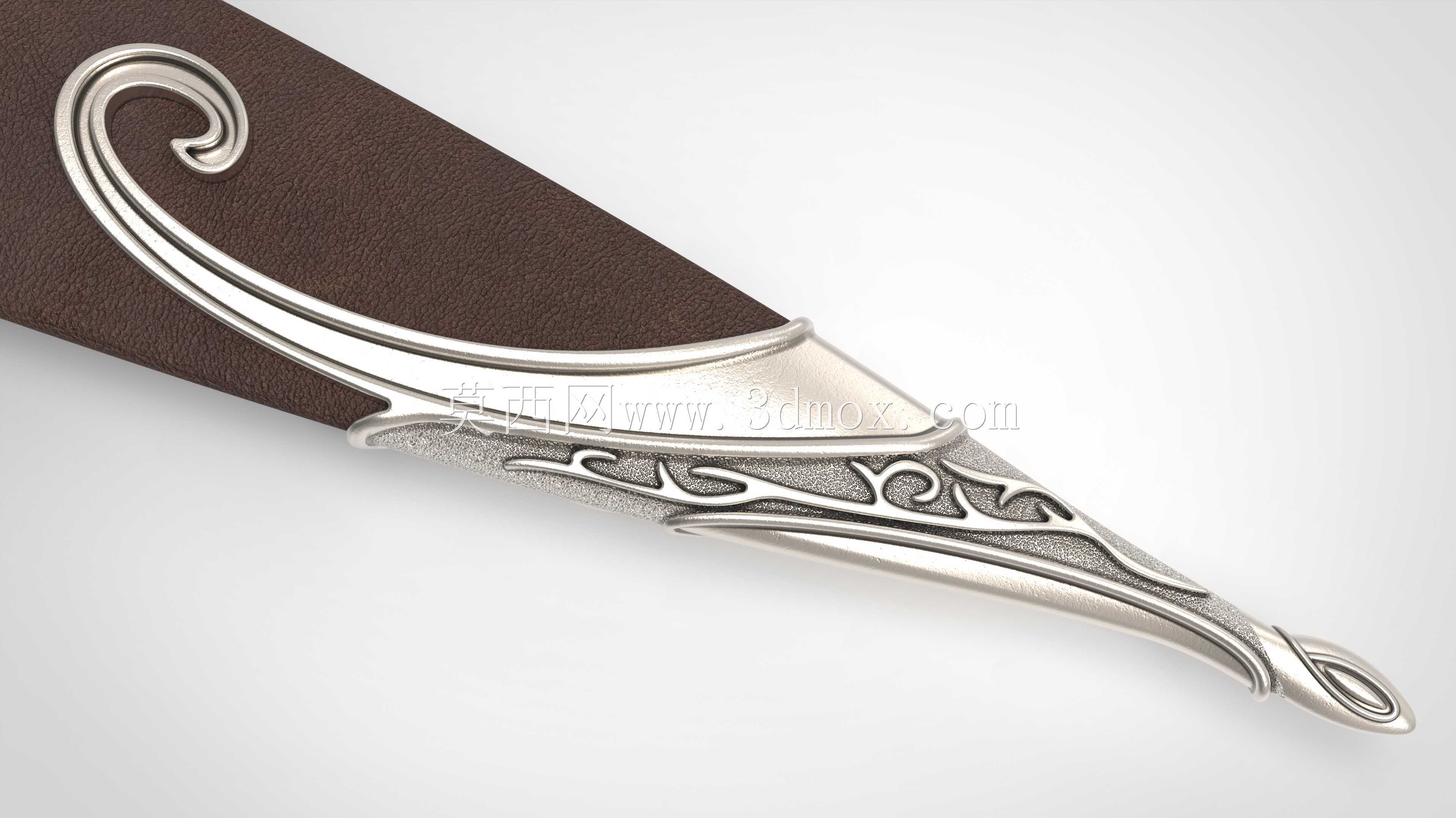

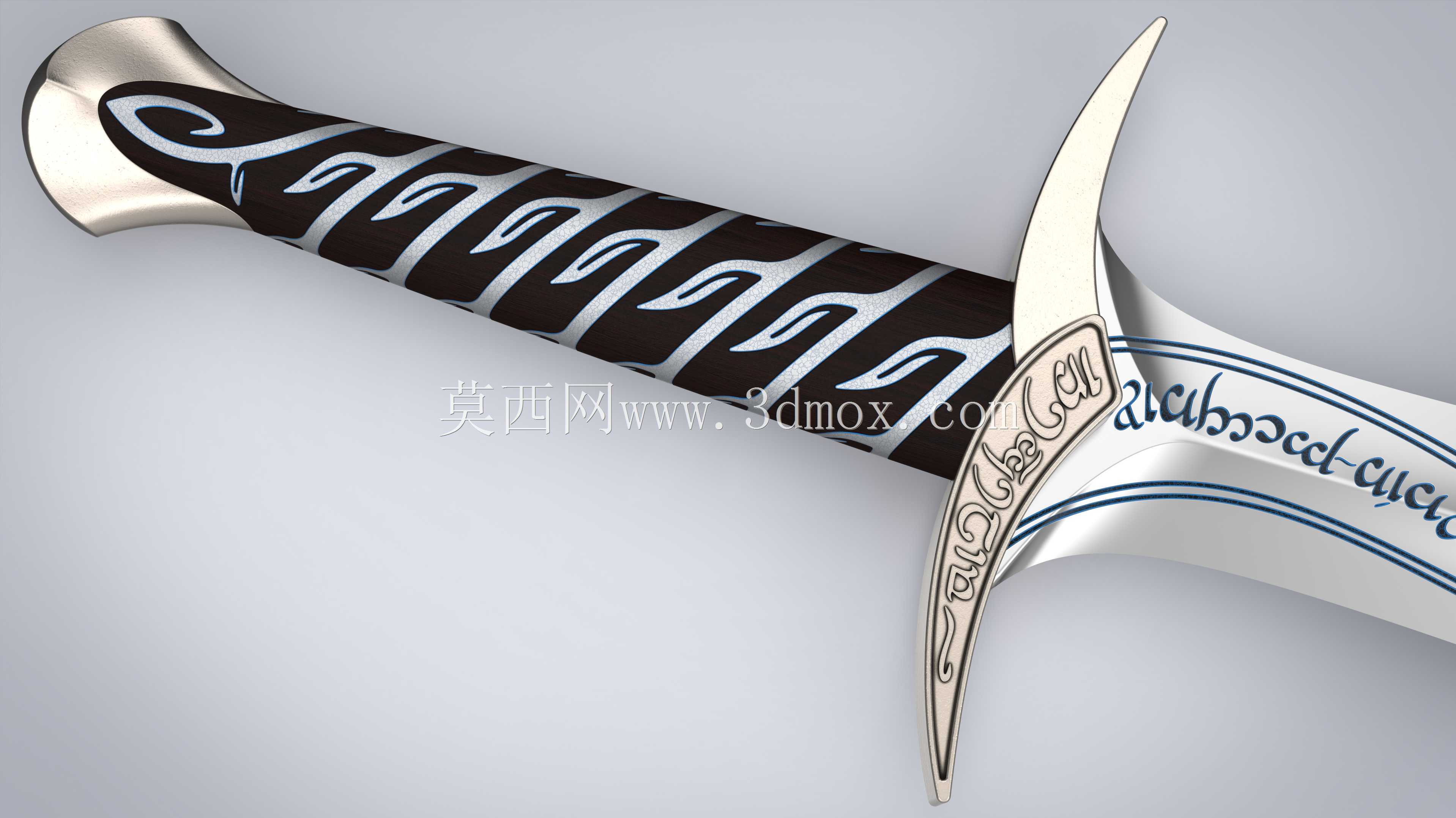

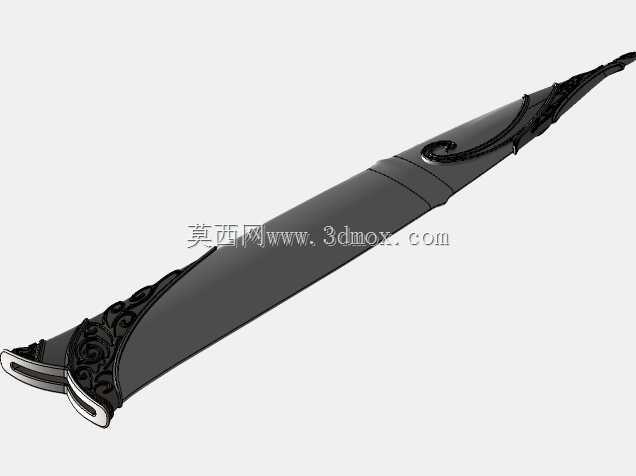

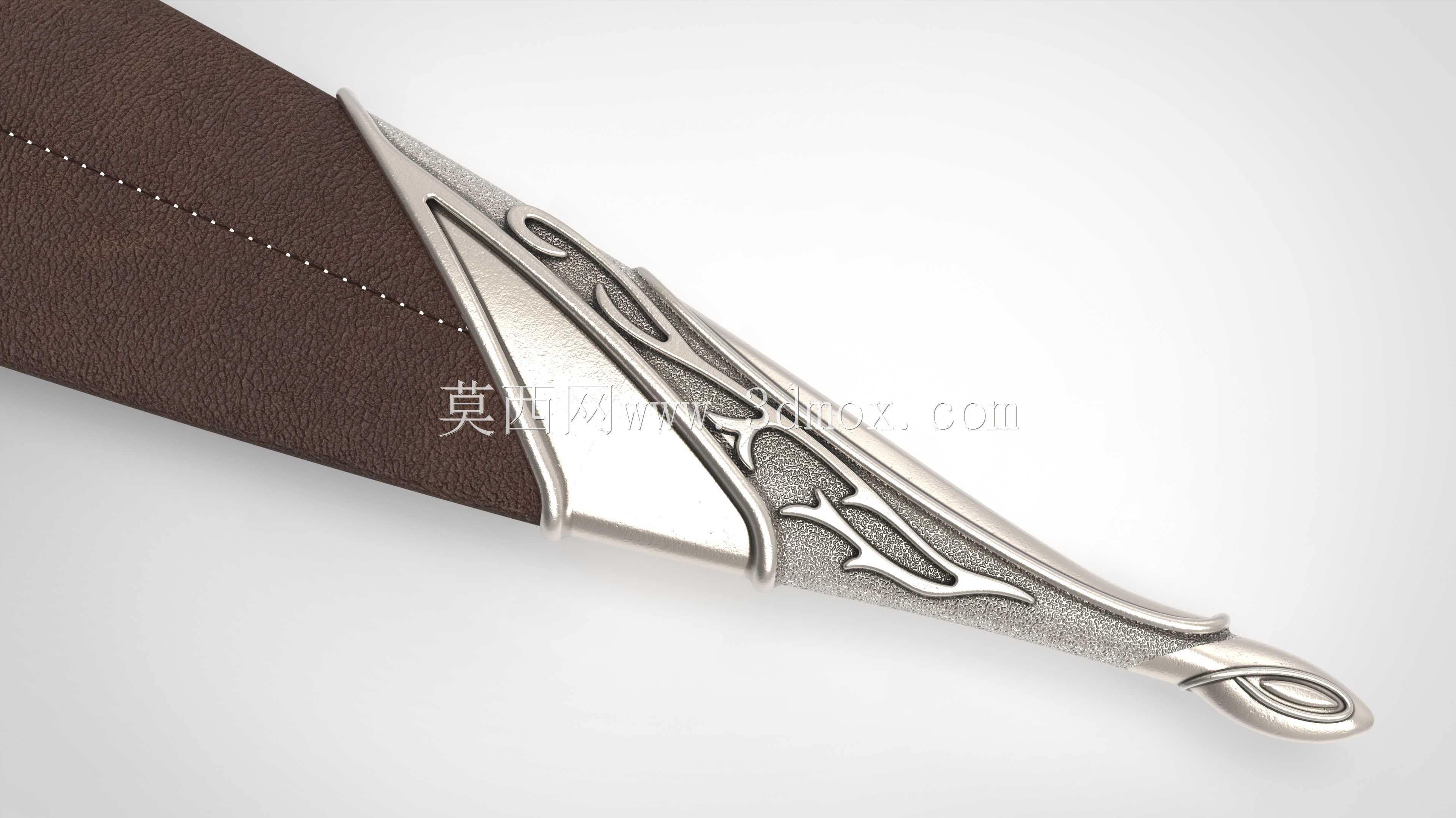

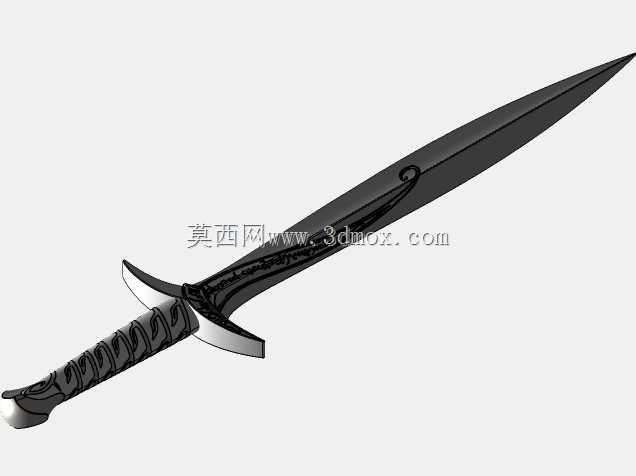

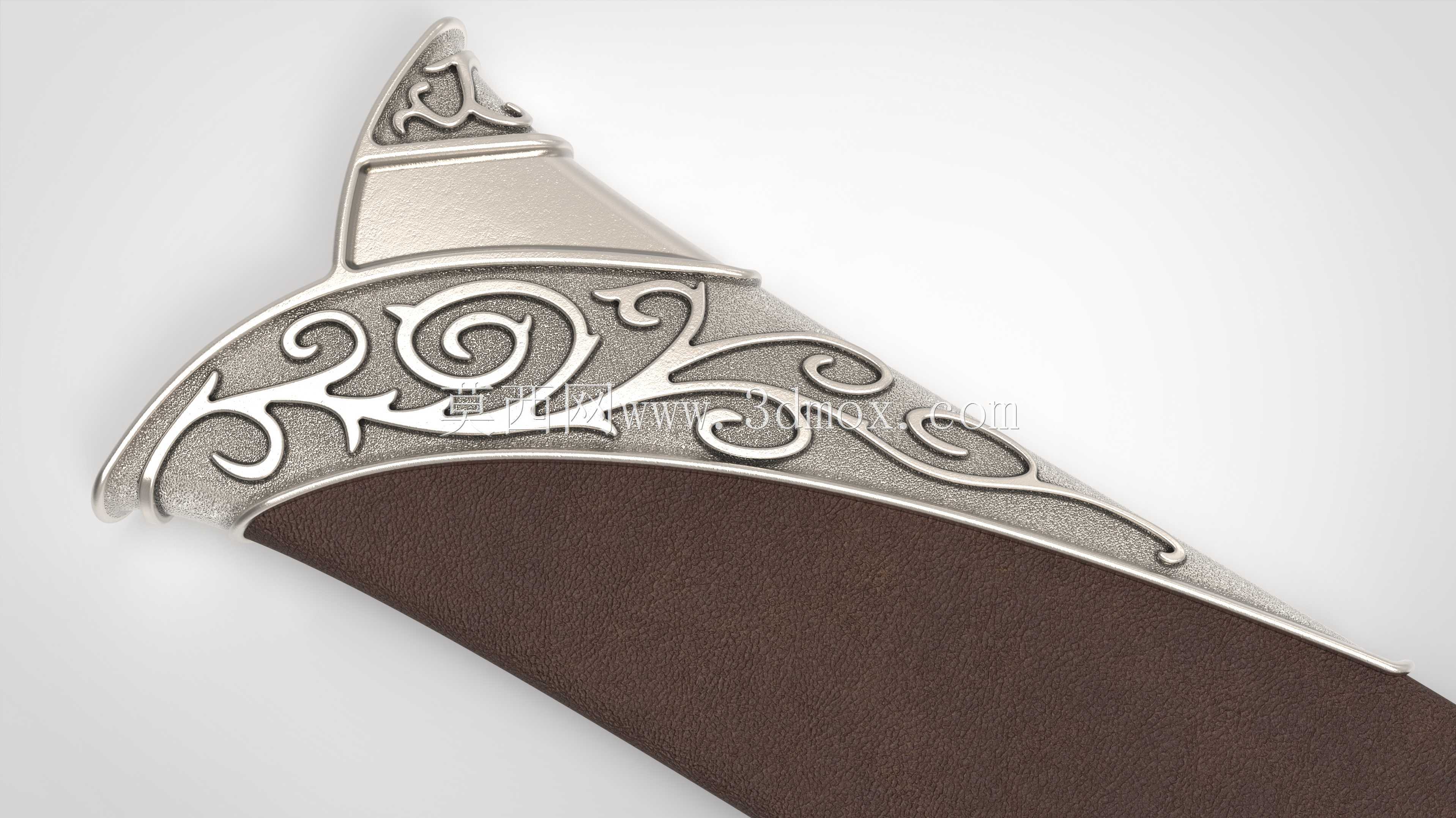

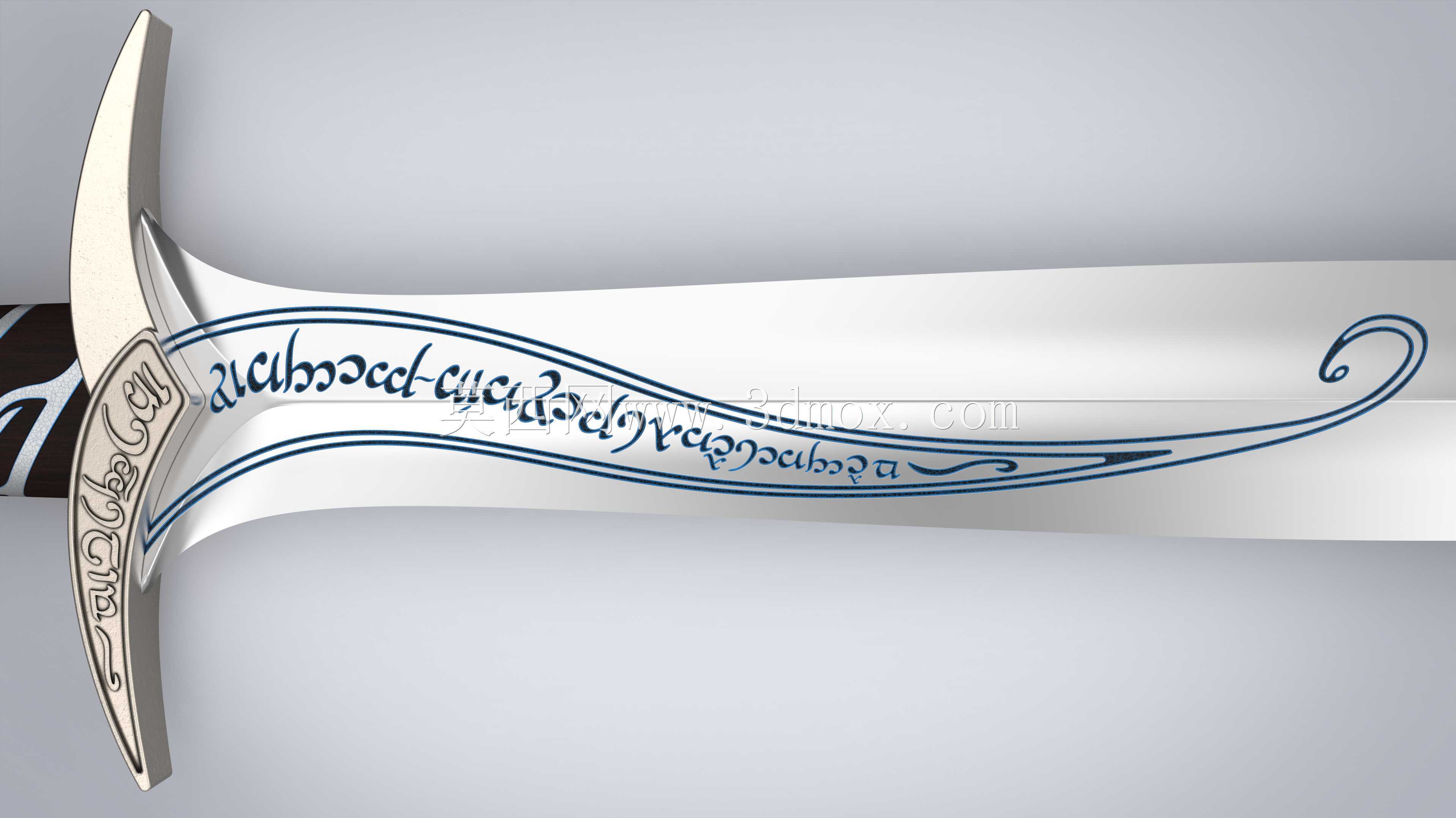

　　2mm以内，纹饰转角处全部做R0.3mm的圆角过渡，既避免铸造时出现尖角充型不满的缺陷，也能防止日常把玩时锐角划伤使用者。剑柄的缠绕纹理做了凹凸防滑处理，握持段的截面为贴合手掌弧度的椭圆柱形，长轴直径32mm、短轴直径26mm，符合成年人手掌握持的人机尺寸，长时间持握也不会出现硌手的问题。鞘体主体采用曲面包覆结构，金属饰件与鞘身主体的连接位预留了粘接卡槽，安装时不需要额外做定位治具，靠卡槽结构即可保证饰件与鞘身的同轴度误差控制在0.2mm以内。刃身部分并非开刃设计，刃口位置做了R0.5mm的钝边处理，完全符合工艺摆件的安全规范，同时刃身的曲面弧度经过多次调整，从护手位置到剑尖的收窄曲线流畅自然，搭配鞘身的卷草纹雕花饰件，

　　整体视觉风格统一协调。安装边界方面，整剑全长380mm，其中剑柄长度110mm，鞘身最大宽度48mm，若搭配展示底座，只需在底座上预留直径12mm的安装孔，即可通过剑柄尾部的定位柱完成固定，不需要额外设计复杂的夹持结构，适配市面上多数通用刀剑展示架的安装尺寸。
