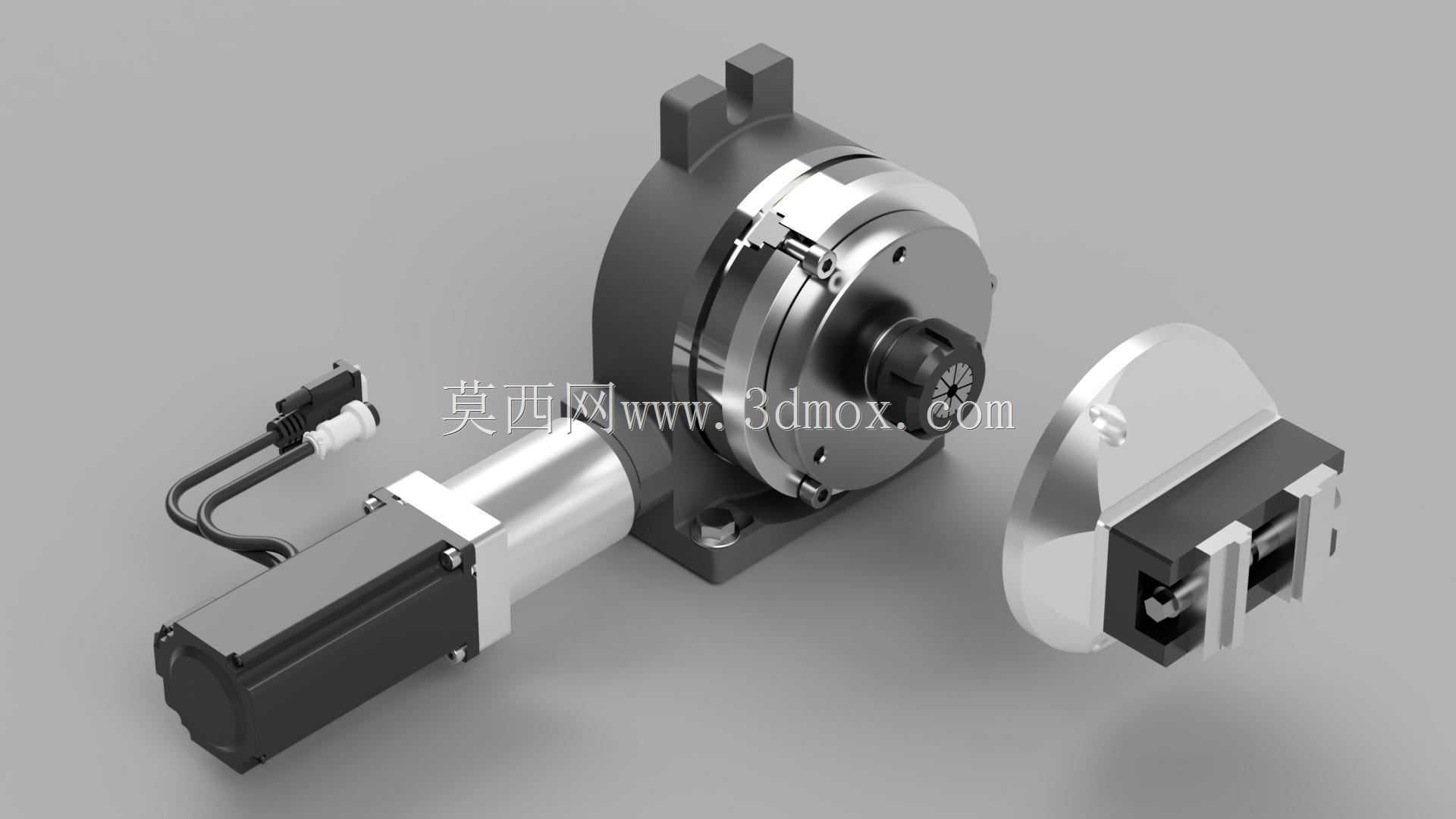

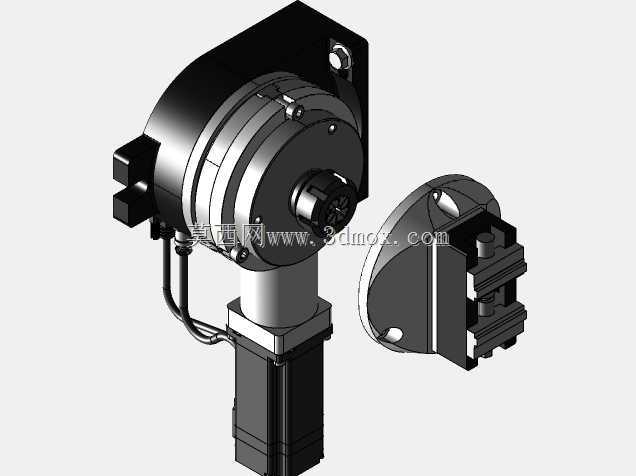

CNC用带步进器夹头的Centric Vise回转台

　　这套集成式回转装夹单元，主要面向小型精密CNC加工场景设计，可直接加装在立式加工中心、桌面型数控铣床的工作台面，完成轴类、小型异形件的多面分度加工，替代传统需要多次装夹找正的手动分度方案，能有效减少重复装夹带来的形位公差累积。整套单元将步进驱动组件、ER型弹性夹头装夹端、Centric Vise定心钳体做了同轴集成设计，驱动端采用伺服适配的步进电机搭配行星减速结构，输出扭矩足够覆盖小型有色金属、工程塑料零件的铣削、钻削切削负载，减速段的传动间隙控制在0.02mm以内，能保证分度回转时的重复定位精度满足精密零件加工要求。夹头端采用标准ER夹头接口，可适配不同直径的棒料装夹，夹头锁紧结构集成在回转主轴前端，

　　不需要额外拆卸主轴端盖即可完成夹头更换，换型效率比传统分度头提升40%以上。配套的Centric Vise定心钳体采用自定心结构，两钳口同步向中心收拢，装夹异形件、方形毛坯时能自动找正工件中心，不需要人工打表找正，钳口的夹持面做了防滑齿处理，大切削量工况下也不会出现工件移位。设计阶段充分考虑了安装边界，整套单元的底座采用标准机床T型槽安装孔位，孔距适配主流小型加工中心的工作台槽距，不需要额外制作过渡连接板即可完成固定；回转主体的外径控制在150mm以内，搭配钳体组件后总伸出高度不超过120mm，不会和机床主轴的加工行程产生干涉，Z向空间占用小，能保留足够的刀具下刀行程。布线方面，步进电机的动力线、编码器线从底座侧方的走线槽引出，

　　避开了加工区域，不会被切屑、切削液飞溅损坏，线缆接头采用防水密封结构，能适配切削液喷淋的加工环境。整套结构的回转支撑采用交叉滚子轴承，可同时承受径向、轴向的切削负载，刚性比传统深沟球轴承支撑的回转台高60%以上，重切削工况下不会出现主轴颤动，能保证加工面的表面粗糙度要求。日常维护时，只需要定期从主轴侧的注油孔注入润滑脂即可，不需要拆解主体结构，维护成本极低，非常适合小型精密加工车间、手板打样车间的小批量多品种零件加工使用，可完成零件侧面钻孔、铣槽、多面轮廓铣削等加工工序，减少人工装夹辅助时间。
