光学装置用500x100行程Y-Z双轴直线移动机构

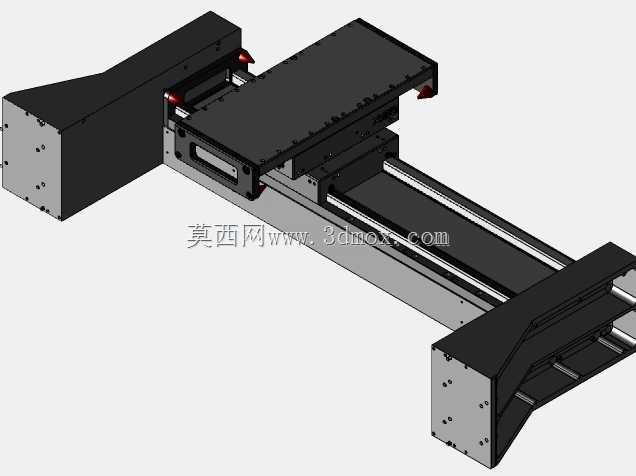

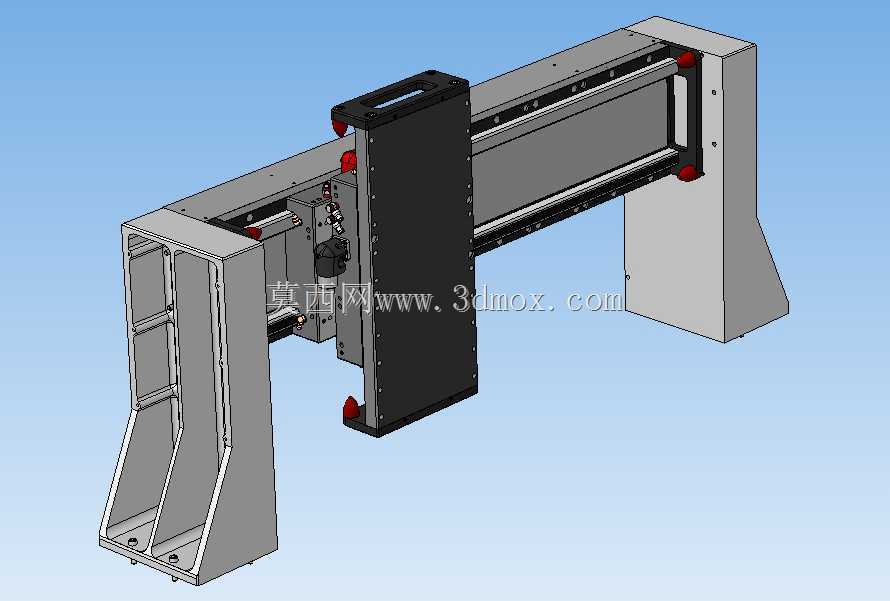

　　这套Y-Z双轴直线移动机构，核心服务于光学检测、激光加工类设备的精密位移需求，适配需要在垂直平面内完成两轴联动点位移动、轨迹扫描的作业场景，常见于光学元件表面缺陷检测、激光打标微调、视觉对位采样等工位，能为光学镜头、检测相机、激光头等工作端提供稳定的双维度位置调整支撑。从结构设计逻辑来看，整体采用龙门式跨装布局，两侧立式支撑座通过底部安装面与设备主机台架锁固，横向布置的Y轴模组承担水平方向的长行程移动，Z轴滑台通过转接板挂载在Y轴的运动滑块上，承担垂直方向的短行程进给，这种挂载式布局能尽可能压缩Z轴的运动悬臂长度，降低滑台伸出时的结构挠度，保证全行程内的移动刚性。设计过程中优先考虑了光学场景的运动平稳性需求，

　　传动副选用低摩擦阻力的线性导轨搭配滚珠丝杠结构，导轨安装面在加工时预留了刮研余量，装配时可通过配磨调整导轨平行度，避免运动过程中出现卡顿、爬行问题，影响光学采样的成像稳定性或激光加工的轨迹精度。安装边界方面，两侧支撑座的底部开设有对称布置的安装沉孔，可直接适配标准光学实验平台的螺纹孔距，也可根据定制设备的台架尺寸调整安装孔位；Y轴的有效移动行程为500mm，Z轴的有效移动行程为100mm，滑台的工作面预留了标准的负载安装螺孔阵列，可直接搭载不同规格的光学调整架、检测相机或激光加工头，无需额外设计转接板。结构细节上，Z轴滑台采用了钣金护罩全封闭设计，能阻挡光学作业环境中可能存在的浮尘、碎屑落入导轨与丝杠传动副，延长维护周期；

　　两侧支撑座做了三角形加强筋结构，在不额外增加整体重量的前提下，提升了龙门框架的抗扭刚度，避免Y轴高速移动时支撑座出现共振，影响位移精度。实际应用中，这套机构可根据负载重量选配对应导程的丝杠与驱动电机，轻载光学检测场景下可选用小导程丝杠搭配伺服电机实现微米级进给精度，重载激光加工场景下可更换大规格滑块提升负载能力，整体结构的模块化程度较高，各部件均可单独拆卸维护，无需整体拆解机构即可完成导轨润滑、丝杠预紧调整等日常保养作业。
