光学检测用三轴直线位移运动模组

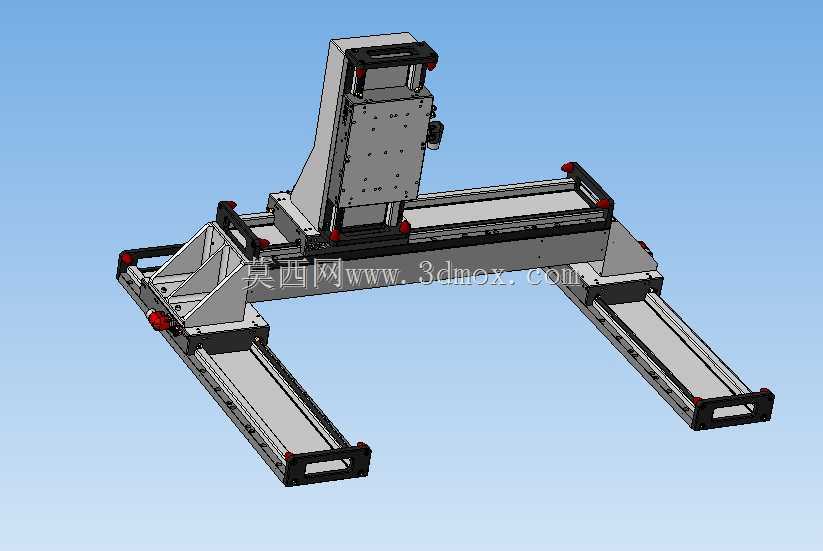

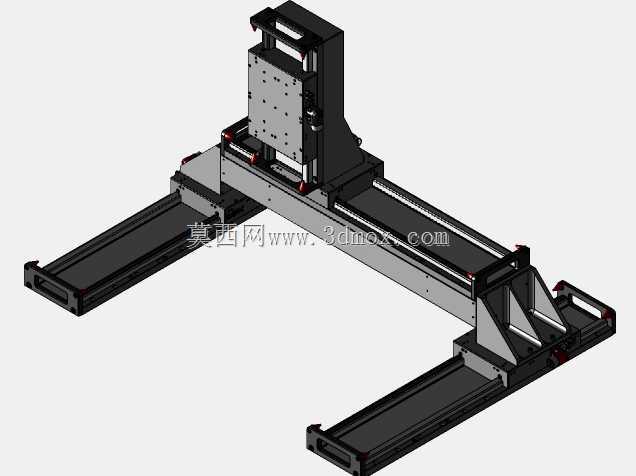

　　这套三轴直线运动机构，核心适配光学检测、微组装类精密工位的位移调整需求，在视觉对位、光学元件耦合、微小零件检测分拣场景中，可实现空间内任意点位的精准定位，替代人工调整的低效与误差问题。从结构布局来看，底部采用双导轨平行布置的X轴承载结构，相比单导轨悬臂方案，双支撑的结构形式能大幅提升Y轴跨距运动时的整体刚性，避免长行程下的悬臂下挠问题，保障大负载工况下的运动平稳性。Y轴模组跨接在X轴的两个滑座之上，通过同步传动结构实现横向位移，Z轴垂直安装在Y轴滑台端面，三个轴的运动方向两两垂直，构成标准的笛卡尔坐标系运动体系，可覆盖工作范围内全空间点位的走位需求。设计过程中，各轴的传动端均预留了限位安装位，可搭配机械式硬限位与光电软限位双重防护，

　　避免超程运行造成的机构碰撞损坏，滑台与导轨的连接面均做了精密加工处理，保障装配后的直线度与平行度公差控制在精密装配要求范围内。从安装边界来看，底部X轴的两个平行导轨可直接通过端面的安装孔锁附在设备台架或者光学平台上，不需要额外加工复杂的转接底座，Z轴的滑台端面预留了标准的安装螺孔阵列，可直接搭载光学镜头、检测探头、点胶阀或者小型夹爪等执行末端，适配不同工艺的搭载需求。各轴的传动结构采用成熟的线性模组配置，运动过程中摩擦阻力小，重复定位精度可满足微米级调整的工位需求，运行时无明显卡顿或者回程间隙问题。在实际产线应用中，这类三轴模组常搭配伺服或者步进驱动系统，配合运动控制器可实现预设轨迹的自动走位，

　　既可以用于实验室光学装置的手动微调平台改造，也可以集成到自动化检测设备中作为核心位移执行单元，相比采购成品标准模组，该结构的跨距与行程可根据实际工位需求灵活调整，适配不同尺寸的光学检测幅面，在紧凑型设备布局中，可通过调整各轴的安装位置压缩整体占用空间，兼顾运动行程与设备紧凑性的双重需求。结构上的加强筋布置在Z轴与Y轴的连接位置，进一步提升垂直轴的负载能力，避免搭载较重执行末端时出现连接部位变形，影响定位精度。
