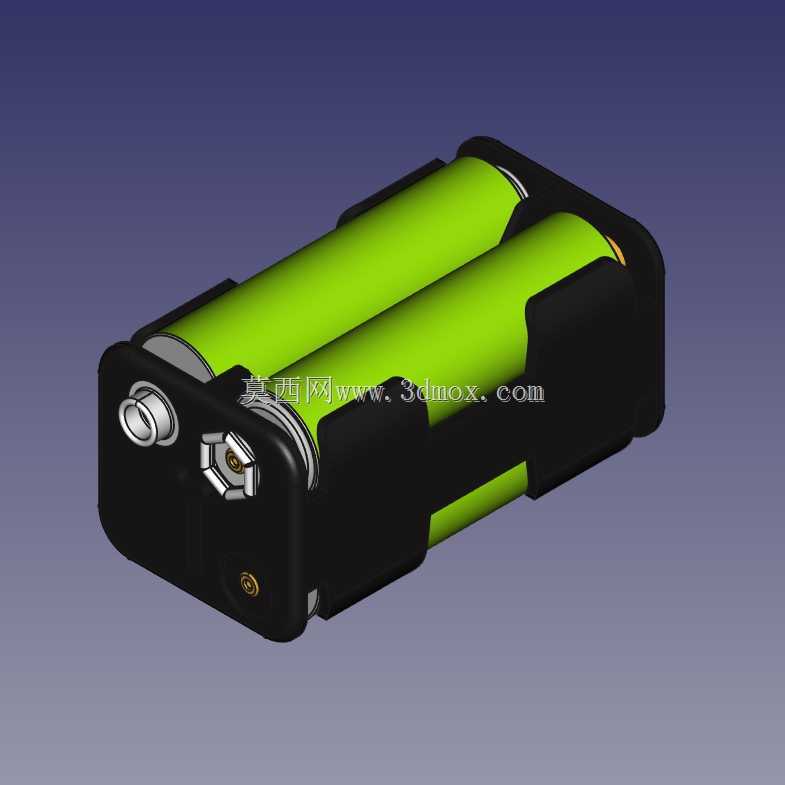

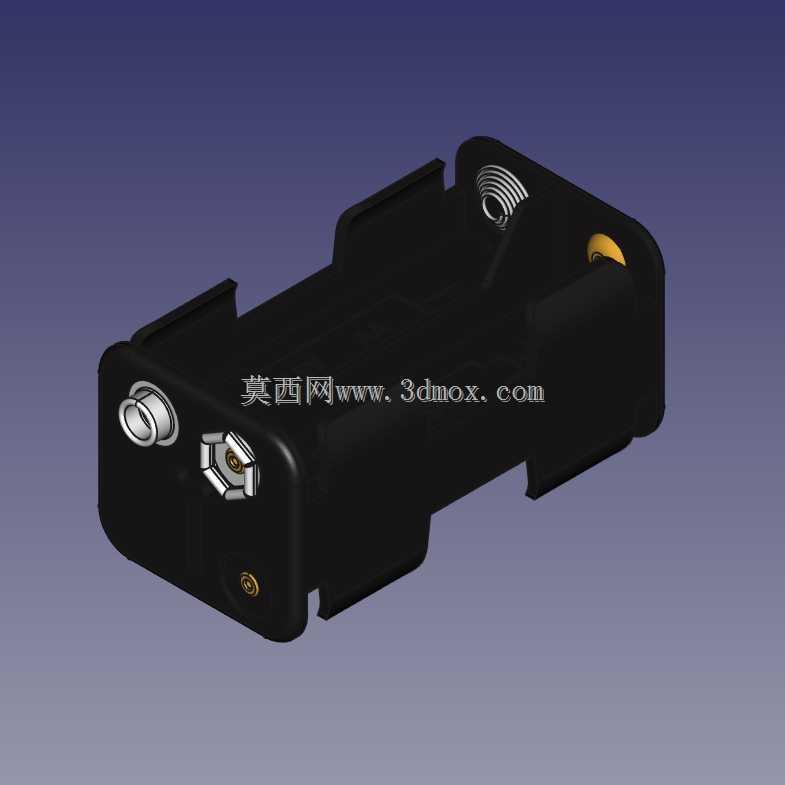

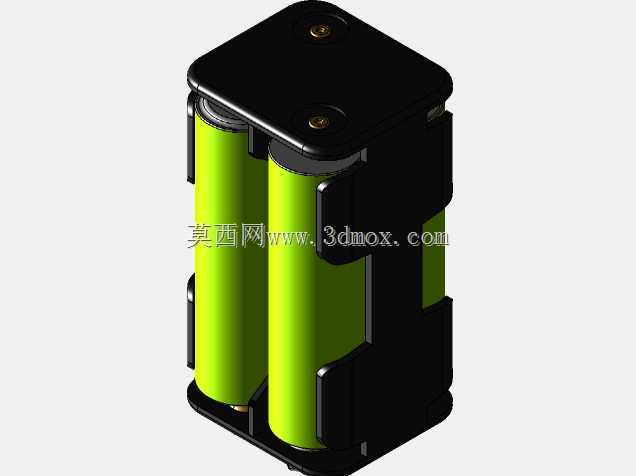

带PP3卡扣连接器的四节AA电池座结构

　　这款四节AA电池的电池座，主要面向小型便携电子设备、手持检测仪器、低功耗工控传感模块的内置供电场景设计，适配常规五号干电池或者同规格镍氢充电电池的安装需求，自带PP3卡扣式连接器，不需要额外焊接供电引线，就能直接和设备端的对应接口完成插拔对接，大幅降低终端产品的组装工序耗时。从结构设计逻辑来看，整个电池座采用并排双列的电池排布方式，四节电池分两层平行放置，在有限的安装空间内最大化压缩整体占用体积，电池仓内部的限位筋位完全贴合AA电池的圆柱曲面，每节电池的两端都对应设置了弹性接触电极，负极采用带预压弹力的弹簧结构，既可以抵消电池长度的生产公差，也能在设备受到小幅振动、冲击的时候保证电极接触稳定，不会出现瞬间断电的问题。

　　电池座的外壳采用绝缘阻燃的工程塑料材质，相邻电池仓之间设置了隔离筋，避免电池外皮磨损后出现短路风险，侧面的卡扣结构可以直接卡入设备壳体预设的安装卡槽内，不需要额外打螺丝固定，安装拆卸都十分便捷。设计过程中参考了常规AA电池的标准外形尺寸，同时结合PP3连接器的标准安装规范划定整体安装边界，电池座的出线端（也就是连接器端）预留了足够的插拔操作空间，不会和设备内部的其他结构件产生干涉，电极的接触压力经过反复校核，既保证接触电阻足够小，也不会因为压力过大导致电池装入时阻力过大影响用户换电池的操作体验。实际应用中，这款电池座可以直接作为手持测温设备、小型数据采集终端、户外便携检测工具的内置供电固定结构，

　　配套的电池模型也可以直接用于整机的干涉检查、重量配平计算，结构工程师在做整机布局的时候，可以直接调用该结构核对安装空间，不需要重新从零绘制电池仓的基础结构，有效缩短小型便携设备的结构开发周期。电池座的外轮廓没有尖锐棱角，所有边角都做了圆角过渡，避免组装过程中划伤操作人员或者划破设备内部的连接线材，电极的位置精度控制在合理公差范围内，保证电池装入后电极对位准确，不会出现接触偏位的问题。
