PCB过孔多线放射式线桥连接结构

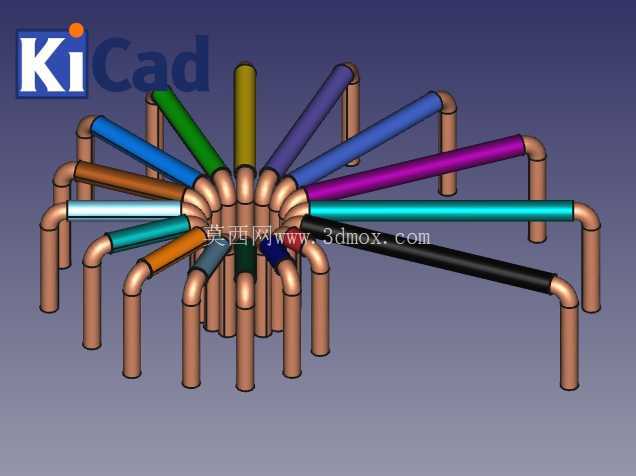

　　这款放射式线桥结构正是针对这类板级互连痛点设计，整体采用中心汇聚式的放射排布，所有连接导线从中心节点向外呈辐射状延伸，每根导线的两端通过弯制的铜质插脚对应插入PCB上的目标过孔，无需额外焊接固定即可实现稳定的电气连接，同时每根导线采用不同颜色的绝缘层包覆，可直观区分不同信号回路，避免接线错误。从结构设计层面看，线桥的中心连接端采用圆弧过渡的汇流结构，每根导线的弯折半径统一控制在3倍线径以上，既避免导线弯折处出现应力集中导致的线芯断裂，也保证所有导线从中心向外延伸时不会出现交叉重叠，相邻导线之间的绝缘间隙保持在2mm以上，满足常规低压信号回路的绝缘安全要求。在高密度PCB板级互连场景中，板层走线受限于布线规则、电流承载能力或跨区域信号隔离要求时，往往需要通过板外飞线完成过孔间的电气连接，常规飞线直接搭接受限于走线间距，容易出现线间短路、焊点拉扯脱落、走线排布杂乱的问题，尤其在多通道信号并行引出、测试点集中引出的场景下，无规则的飞线排布会给后续调试、返修带来极大阻碍，甚至因为线间绝缘距离不足引发信号串扰、电源短路等故障。

　　导线端部的插脚采用与过孔孔径匹配的直径公差设计，插脚表面做镀锡处理，既可以降低接触电阻，也能在需要永久固定时直接通过焊锡与过孔焊盘熔接，适配0.8mm至1.2mm的常规PCB过孔尺寸，无需对现有PCB做额外的开孔修改。在实际应用中，这类线桥可用于原型验证阶段的PCB信号临时改接，无需重新制版即可快速完成信号回路的调整，也可用于小批量定制设备的测试点集中引出，将分散在PCB不同位置的测试点通过线桥汇聚到中心节点，方便外接测试仪器采集信号；在电源回路的跨接场景中，可根据电流承载需求更换对应线径的导线，单根导线最大可承载5A的持续电流，满足多数低压控制回路的载流要求。

　　设计过程中充分考虑了安装操作的便利性，所有插脚的长度统一为6mm，插入过孔后露出板面的长度控制在2mm左右，既不会因为插脚过长触碰板上其他元件引发短路，也不会因为插脚过短导致接触不良；导线的长度根据不同引出位置的过孔间距做了差异化设计，最外侧的导线长度控制在35mm以内，安装后整体突出PCB板面的高度不超过15mm，不会占用过多的板上垂直空间，适配多数设备内部的安装间隙要求。相较于传统的零散飞线连接，这种集成式的线桥结构可将多根飞线的安装时间缩短60%以上，同时避免了零散飞线容易被拉扯脱落的问题，中心汇流的结构也让整体走线更加规整，后续排查线路时可通过绝缘层颜色快速识别对应回路，大幅提升调试和返修的效率。

　　在结构细节上，导线与中心汇流端的连接位置采用压接工艺固定，连接点的拉脱力不小于15N，可承受常规装配过程中的拉扯力不会出现松脱；绝缘层采用耐温125℃的PVC材质，可适配PCB板常规工作温度范围，不会因为板上元件发热出现绝缘层软化脱落的问题。针对不同的PCB过孔排布，该线桥结构可灵活调整放射导线的数量和长度，既可以做成12路的多通道信号引出结构，也可以缩减为4路的电源跨接结构，适配不同的板级互连需求，安装时无需额外的固定件，依靠插脚与过孔的过盈配合即可实现临时固定，需要永久固定时补焊即可，操作门槛极低，即使是没有丰富焊接经验的调试人员也能快速完成安装。
