适配树莓派的7英寸带支架触摸显示组件

　　在嵌入式开发、小型智能终端搭建的场景里，显示交互模块的选型往往直接决定原型验证的效率，这款适配树莓派系列主板的7英寸触摸显示组件，就是针对嵌入式快速开发需求做的结构设计。从实际落地的场景来看，它既可以用在树莓派驱动的迷你工控操作终端上，给小型自动化设备做本地参数设置、运行状态显示的交互界面，也能适配复古游戏主机DIY、桌面小型信息看板、便携检测仪器的显示单元，不用额外做复杂的显示驱动适配，插装后就能实现画面输出与触摸交互。

　　从功能特性上看，这块屏幕采用IPS显示面板，分辨率为1024×600，常规桌面操作、简单的图形界面显示都能保证足够的清晰度，侧方视角下也不会出现明显的色彩偏移、画面发灰的问题，适合设备安装位置不固定、操作人员观察角度多变的场景。自带的HDMI接口可以直接和树莓派的视频输出端匹配，不用额外采购转接模块，内置的双扬声器可以直接输出音频信号，做带语音提示的交互终端时不用额外加装外放单元，进一步简化整体结构的集成难度。触摸层采用即插即用的FPC连接方案，不用额外焊接引脚，装配时只要对准接口扣合就能完成触摸信号的连通，对结构设计人员做原型验证来说，能省去不少接线调试的时间。

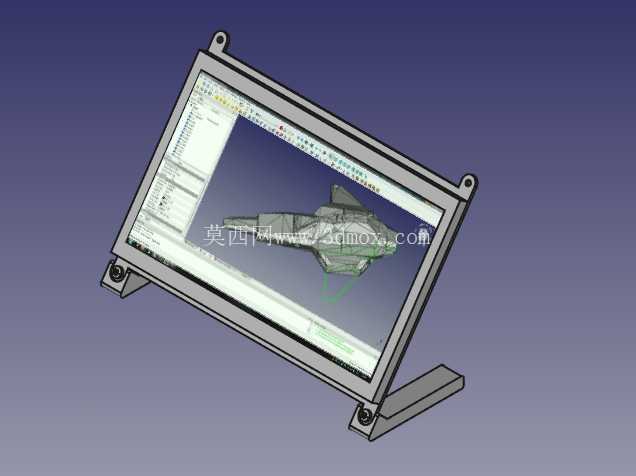

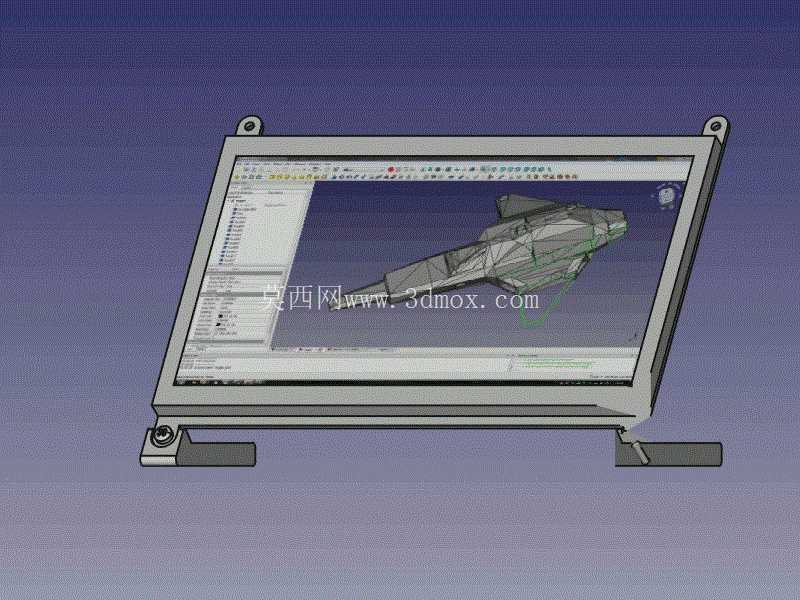

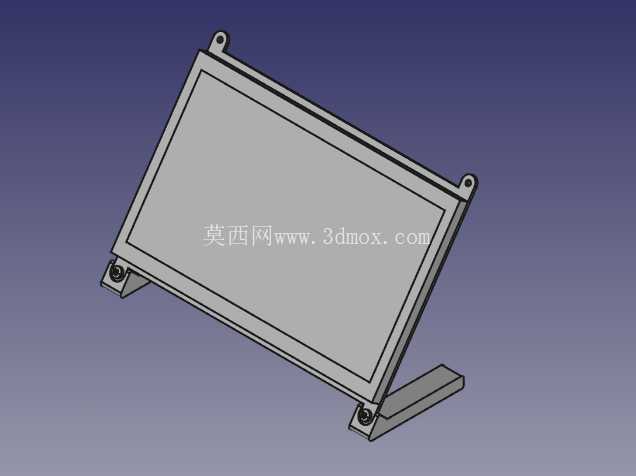

　　设计思路上，整个组件没有采用超薄无固定结构的裸屏方案，而是配套了一体式的金属安装支架与屏幕固定边框，屏幕四角预留了带安装孔的固定耳，既可以通过支架直接摆放在桌面做调试用，也可以拆掉支架，通过四角的安装孔把屏幕固定在设备外壳的预设安装位上，适配不同的装配需求。支架采用可翻折的铰接结构，调整铰接处的紧固件松紧，就能改变屏幕的俯仰角度，适配不同坐姿、不同安装高度下的观察需求，不用额外定制角度调节结构。屏幕的边框做了窄边处理，在控制整体外形尺寸的前提下，尽可能把显示区域占比做大，不会因为边框过宽导致设备整体尺寸冗余。

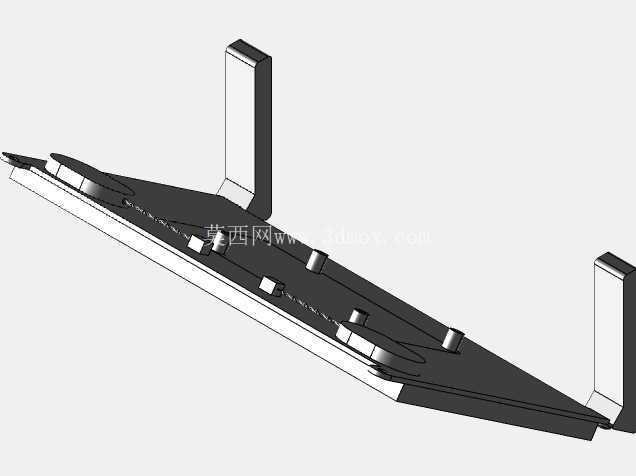

　　从安装边界的尺寸来看，7英寸的屏幕对角线尺寸对应常规嵌入式小屏的通用安装规格，屏幕本体的厚度控制在较低水平，安装到设备外壳上时，后方需要预留的走线空间不大，FPC排线的长度预留了足够的装配余量，不用额外延长排线就能连接到固定在屏幕后方的树莓派主板上。安装孔的位置尺寸做了通用化匹配，和市面上主流的7英寸树莓派屏安装孔位保持一致，替换现有设备上的同尺寸屏幕时不用重新在外壳上打孔，降低改造成本。屏幕的接口全部布置在屏幕背面的侧边位置，装配后接线不会和支架、安装结构产生干涉，HDMI接口、供电接口、触摸排线接口的位置都做了避让设计，插接线材时不用额外倾斜屏幕，后期维护拔插线材也很方便。

　　在实际结构集成的时候，需要注意屏幕后方的散热空间预留，虽然屏幕本身工作发热量不大，但如果和树莓派主板紧贴安装，要在两者之间预留几毫米的空气层，避免主板的热量传导到屏幕背面导致局部温度过高，影响显示元件的使用寿命。支架的铰接处如果是长期固定角度安装，可以在调整好角度后在铰接位置点少量螺纹胶，避免设备搬运、使用过程中角度发生偏移。如果是嵌入到设备外壳内部安装，可以直接拆除外置支架，利用四角的安装耳做螺丝固定，固定时注意不要让螺丝过长顶到屏幕背面的电路板，螺丝拧入深度要控制在合适范围，避免损伤屏幕内部的线路。

　　针对不同的使用场景，这个显示组件的结构也预留了一定的改造空间，比如需要做更高防护等级的设备时，可以在屏幕正面加装钢化玻璃防护面板，边框的宽度足够支撑防护面板的粘贴固定，不用额外修改屏幕的固定结构。需要做壁挂安装时，也可以在支架的基础上加装壁挂转接件，不用在屏幕本体上额外打孔，不会破坏屏幕的原有结构。整体结构设计没有做多余的异形结构，所有的固定件都是常规标准件，后期维护更换零件也很容易找到替代件，适合小批量设备试制、DIY项目开发的时候选用，能大幅缩短显示交互部分的结构设计周期，不用从裸屏开始一步步设计固定结构、支架，直接基于这个组件的安装尺寸做外壳适配即可。
