符合ADR规范双轴牵引式拖挂推车结构

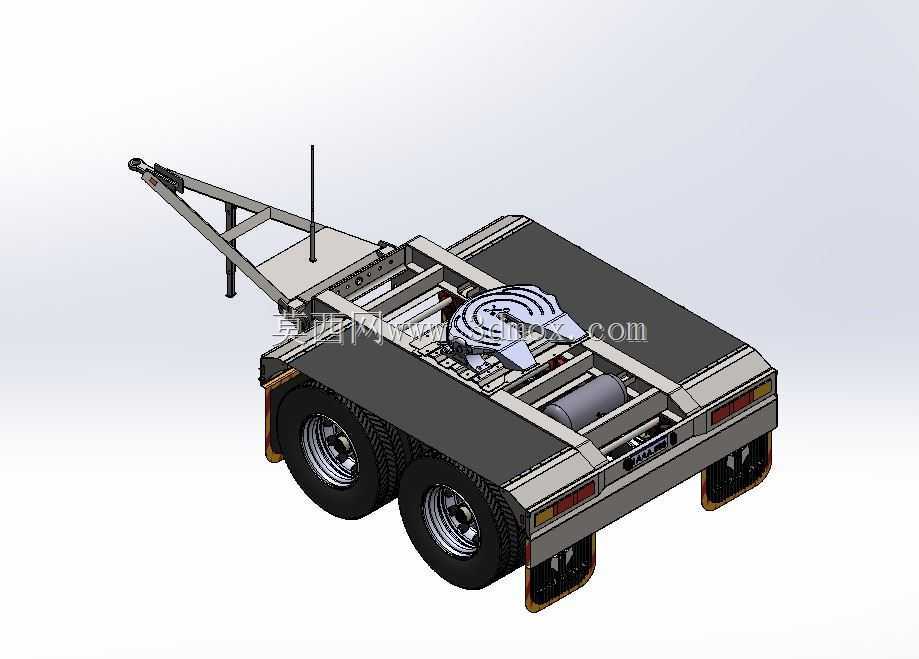

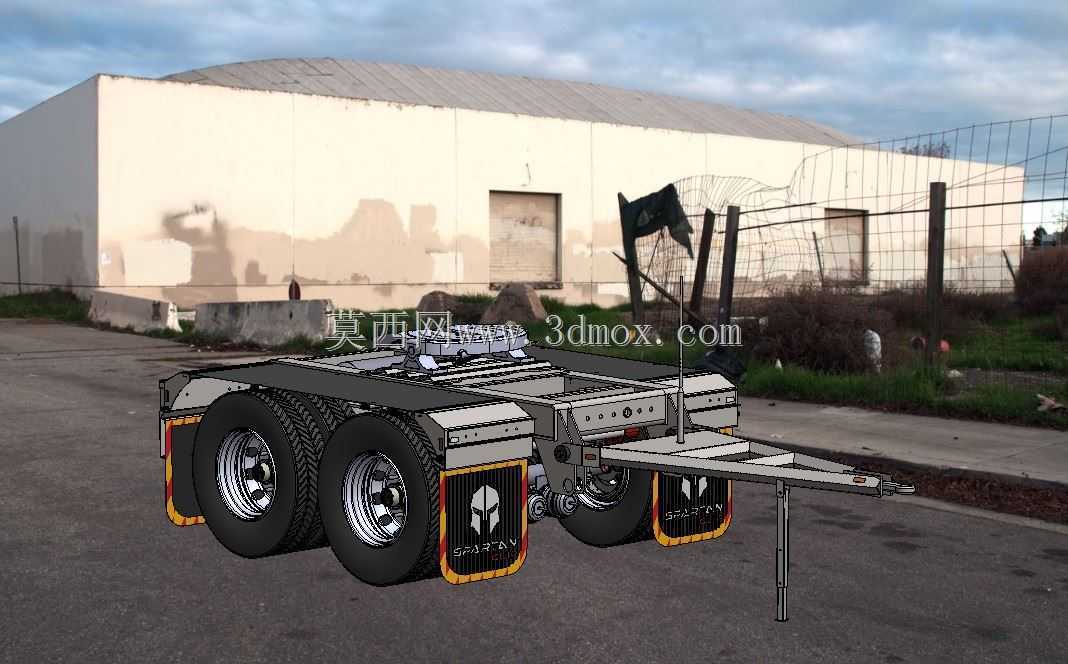

　　这款拖挂结构的设计核心围绕危险品短途转运场景的合规性要求展开，整体采用双轴轮式布局，在厂区内部短驳、场站集装箱接驳、危化品周转运输场景中，可配合主牵引车完成带鞍座接口的重载货台转运作业。设计阶段优先考虑了窄通道通行的转弯半径控制，牵引架采用可适配标准牵引销的连接结构，前端设置可折叠式支撑支腿，在脱挂状态下可独立保持水平停放，无需额外支撑工装。底盘框架采用矩形钢管拼焊结构，主梁沿牵引方向贯通布置，横梁采用等间距排布，上方预留标准化货台安装孔位，可根据实际装载需求加装平板货厢、罐式托架或者专用设备承载平台。行走系统采用双胎并装的单桥双轴配置，每侧布置两组重载轮胎，轮距匹配常规道路通行限宽要求，轮胎上方设置弧形挡泥结构，

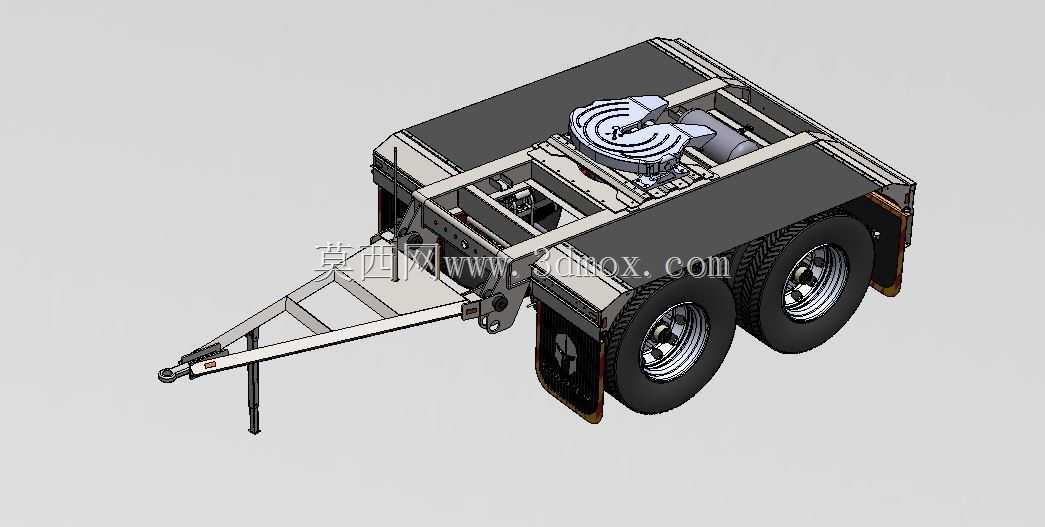

　　避免行驶过程中泥水飞溅至承载台面。鞍座安装位设置在底盘中部靠上位置，采用可适配标准50号牵引销的回转支承结构，可在主车牵引过程中实现水平方向全角度回转，抵消转弯过程中主挂之间的角度差，避免行驶过程中出现别劲、轮胎异常磨损的问题。设计过程中严格遵循ADR道路车辆安全规范，制动接口预留与主车联动的气路连接位，侧方设置符合规范的反光标识安装位，所有外露钢结构边缘均做圆弧倒角处理，避免人员操作过程中出现磕碰划伤。安装边界方面，牵引架收起状态下整体长度控制在厂区内部通道转弯的允许范围内，宽度满足标准厂区道路单车道通行要求，承载台面高度匹配常规装卸货平台的高度差，无需额外坡道即可完成叉车装卸作业。底盘下方预留足够的离地间隙，

　　可适应厂区内部不平整路面、减速带等常见路况，不会出现底盘剐蹭的问题。牵引架与底盘主体采用铰接加锁止的结构，在非牵引状态下可将牵引架向上翻折锁定，减少停放状态下的空间占用，适合狭小场站的停放需求。整体结构没有冗余的装饰性设计，所有构件均围绕承载可靠性、通行适应性、操作便捷性三个核心目标布置，焊接位置均预留了足够的焊角高度，关键受力位置设置加强筋板，可满足额定载荷下的长期频繁使用需求，轮组安装位采用标准化轮毂接口，后期维护可直接替换通用重载车轮配件，降低运维替换成本。
