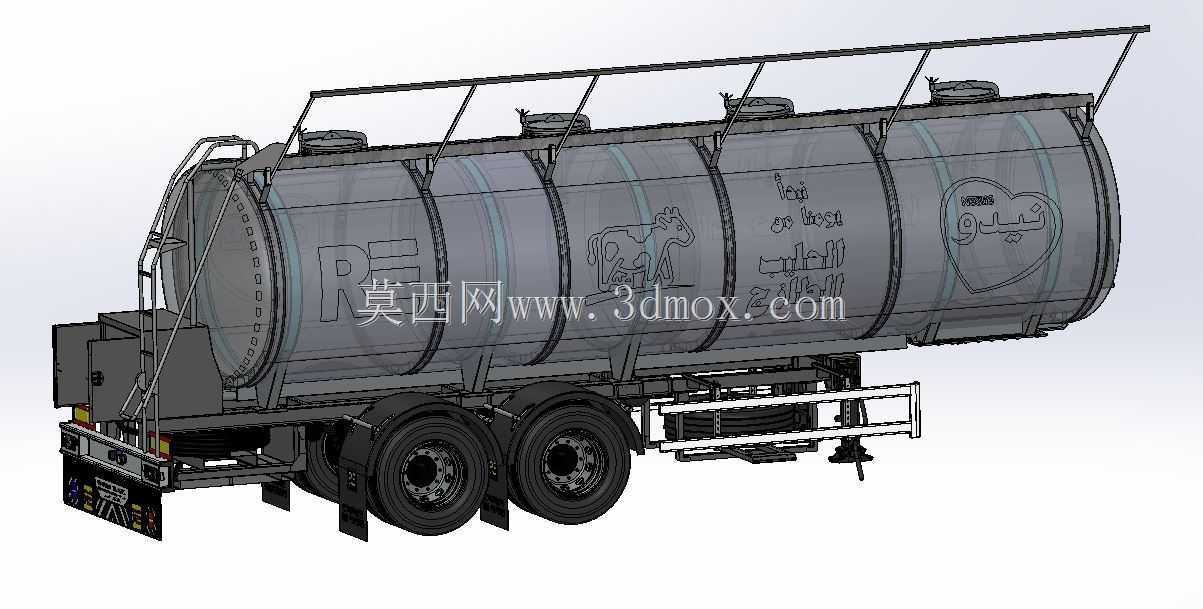

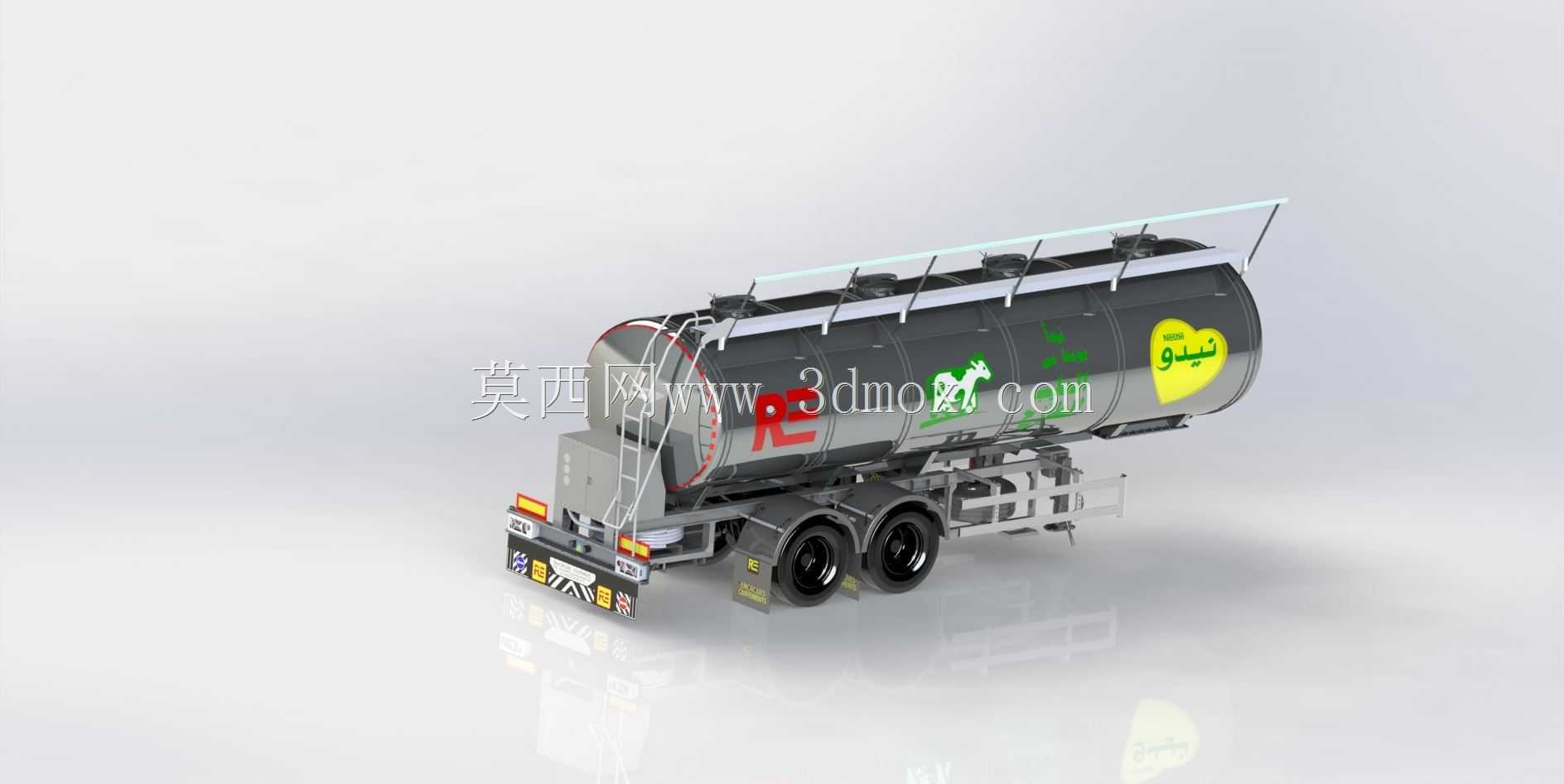

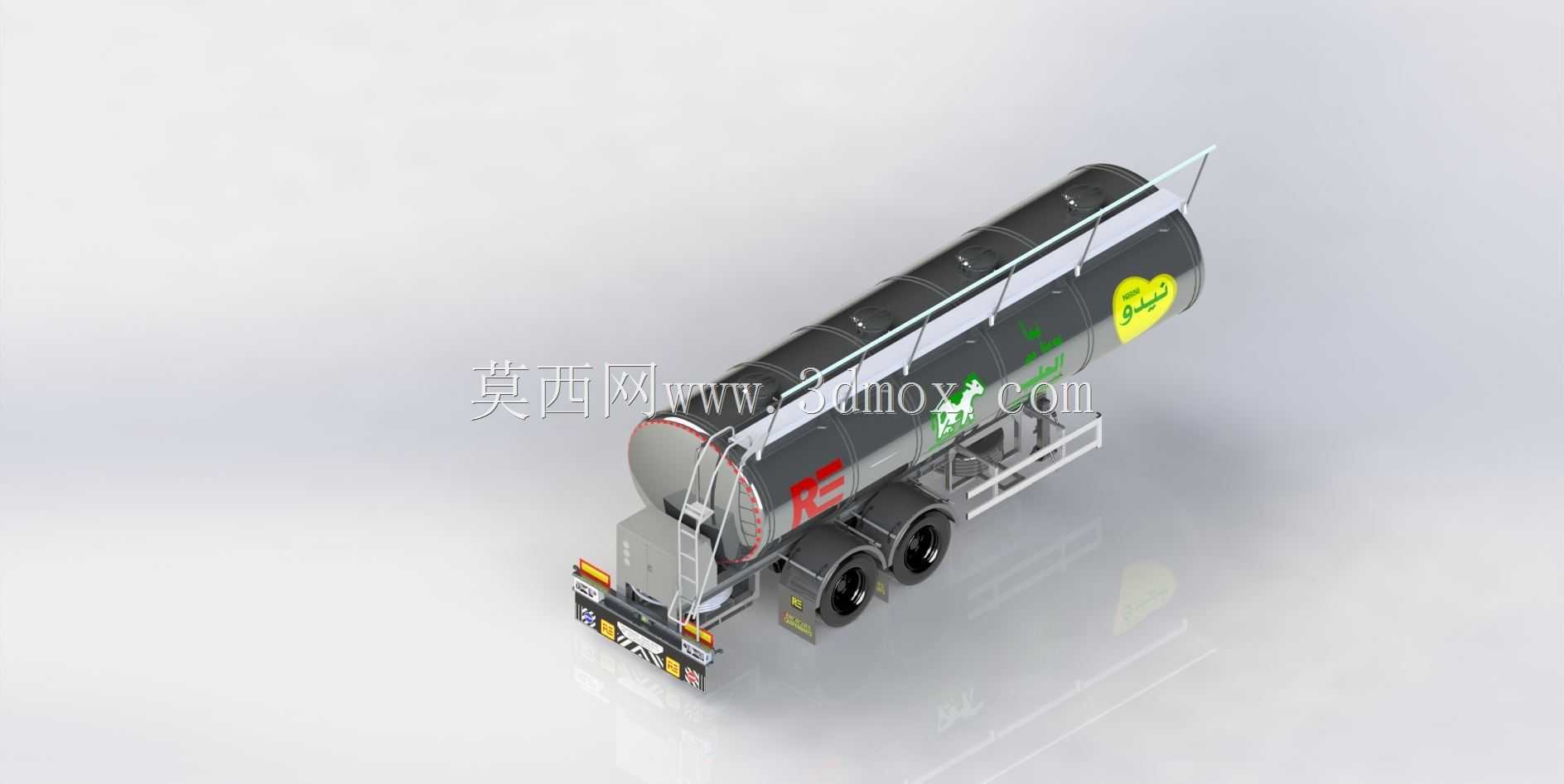

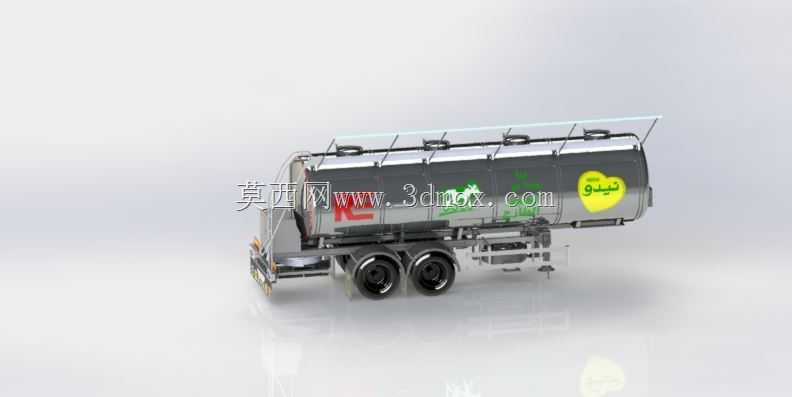

30立方三轴液态奶运输半挂罐体结构

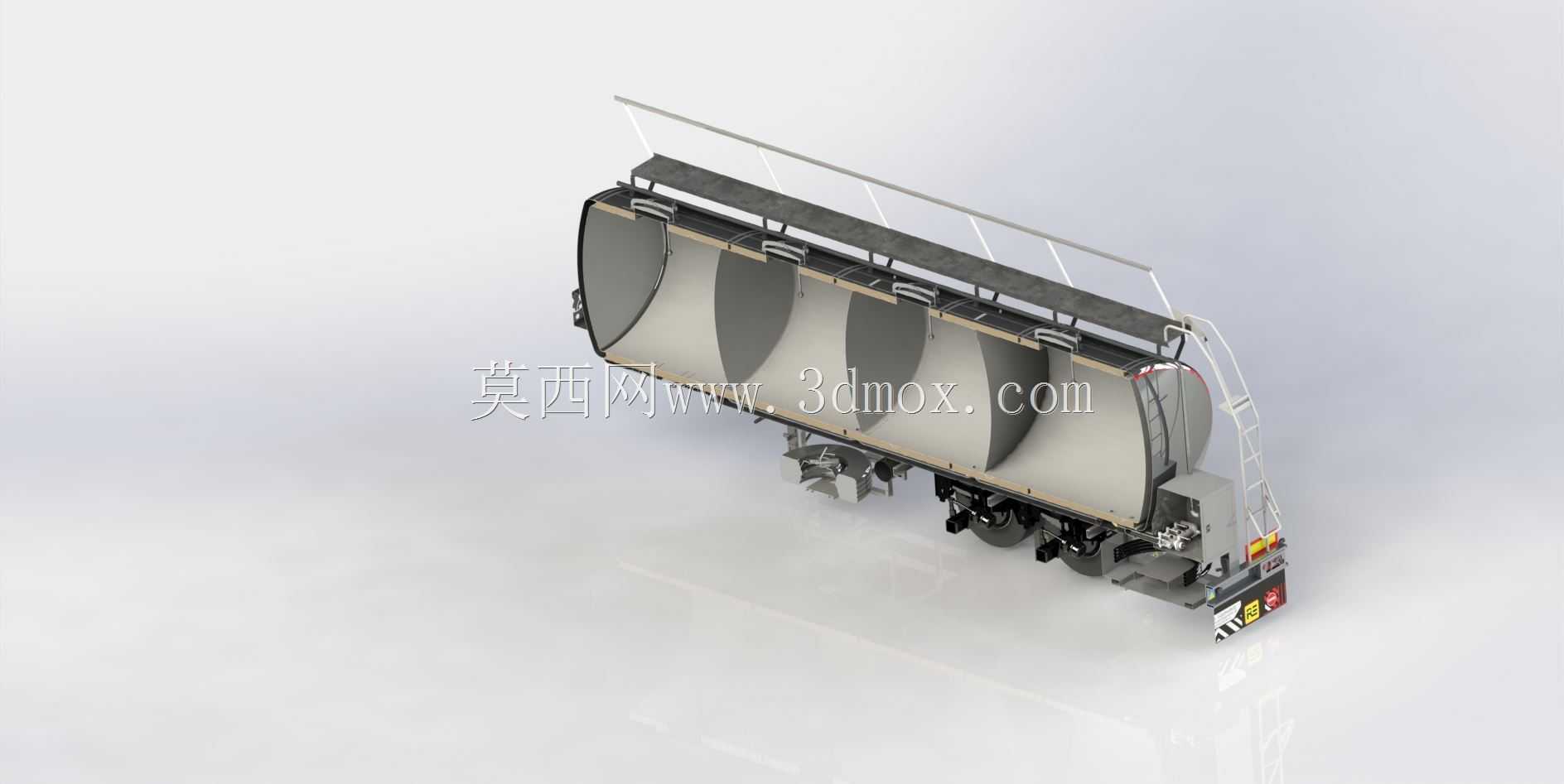

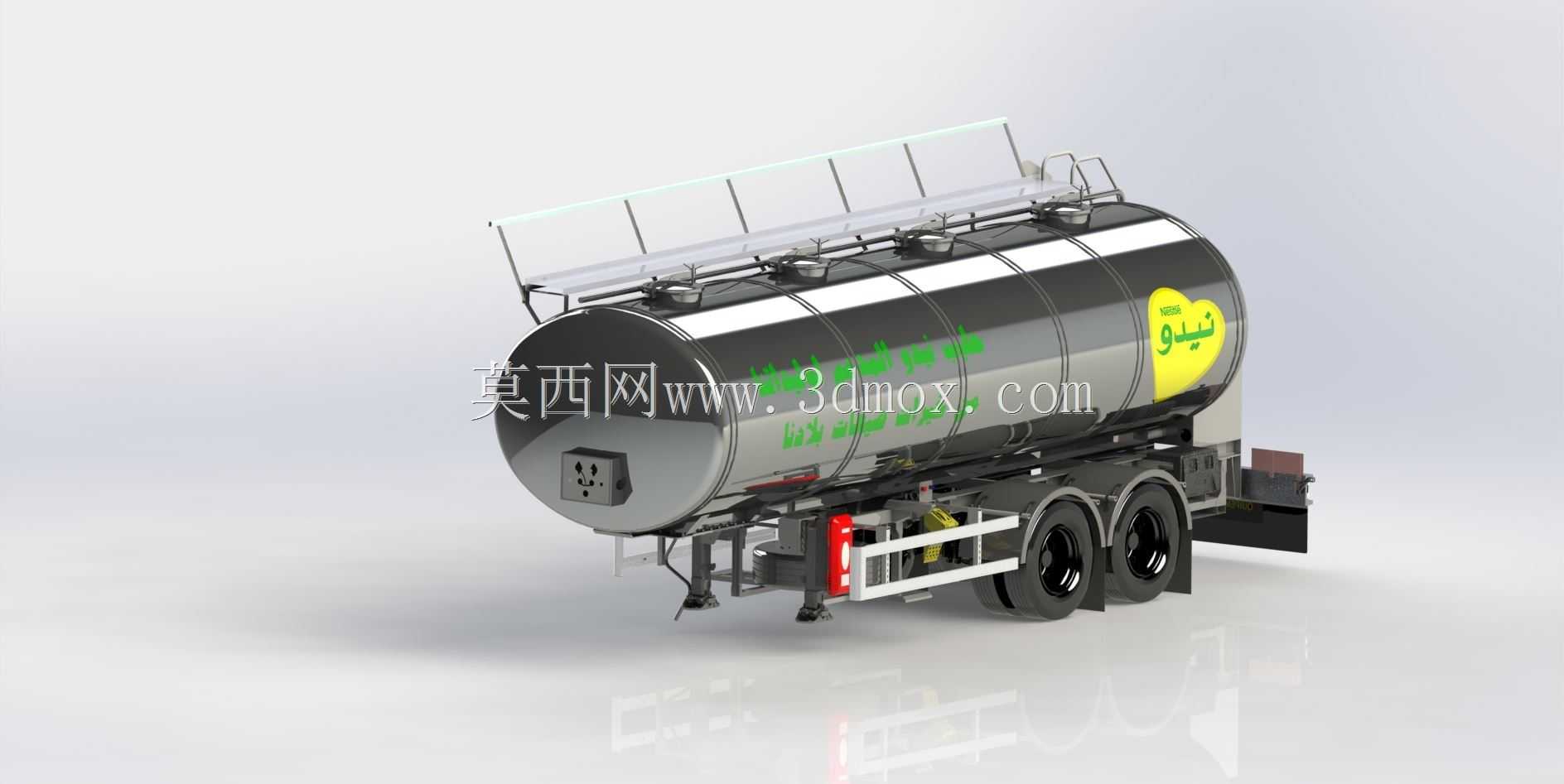

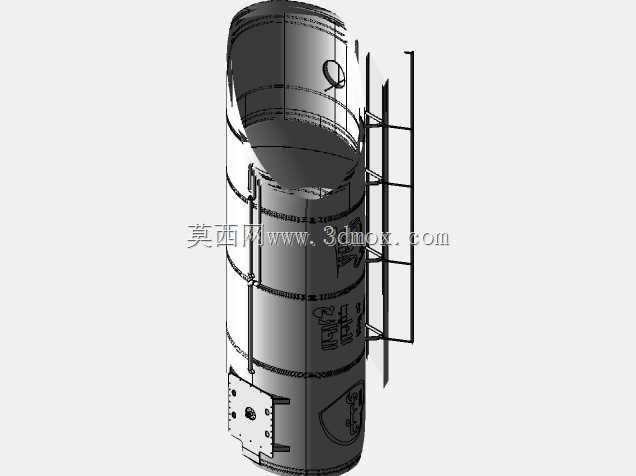

　　该罐体结构主要面向液态食品干线转运、牧场到加工厂的原料奶接驳场景，同时可适配常温净水、非腐蚀性液态食品介质的中短途运输需求，匹配常规三轴半挂底盘的安装接口，无需额外改制主车架即可完成上装装配。设计阶段优先考虑液态介质运输的防浪涌需求，罐体内部沿轴向设置多道防波隔板，隔板预留过流孔与检修通道，既能够降低车辆启停、变道时罐内液体的晃动冲击，提升行驶稳定性，也能避免介质长期静置出现分层沉淀，对于鲜奶类易变质介质，隔板结构还能减少运输过程中的脂肪上浮问题，保障原料品质一致性。罐体整体采用卧式圆筒形结构，封头为标准椭圆封头，相比平封头结构承压能力更强，可适配带微正压的卸料工况，筒身外部沿周向设置加强圈，抵消满载时筒身的径向形变，

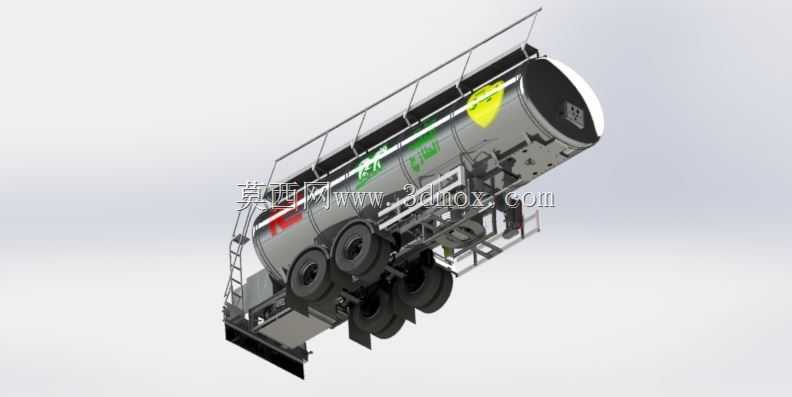

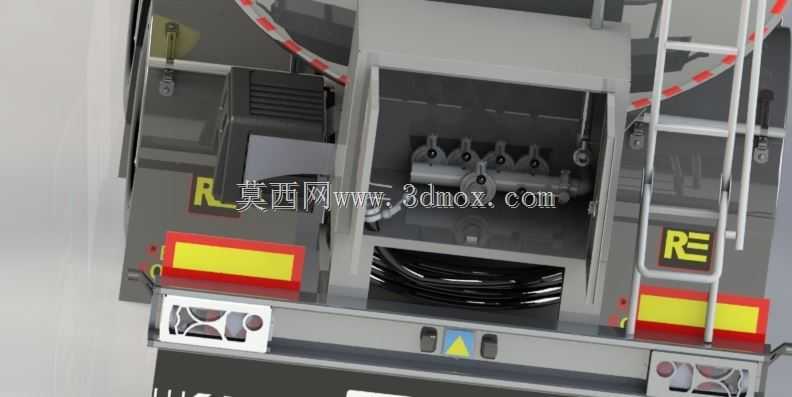

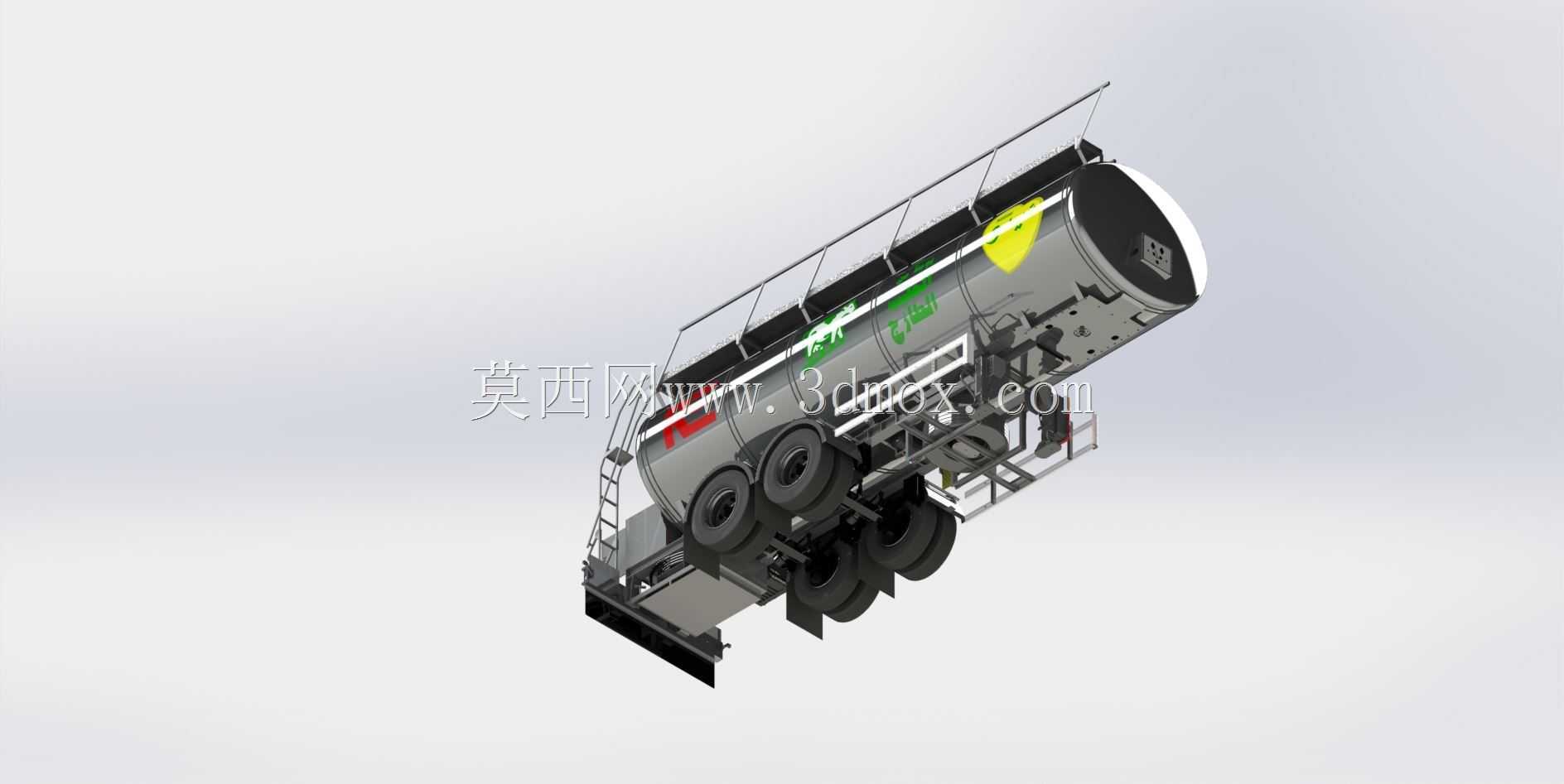

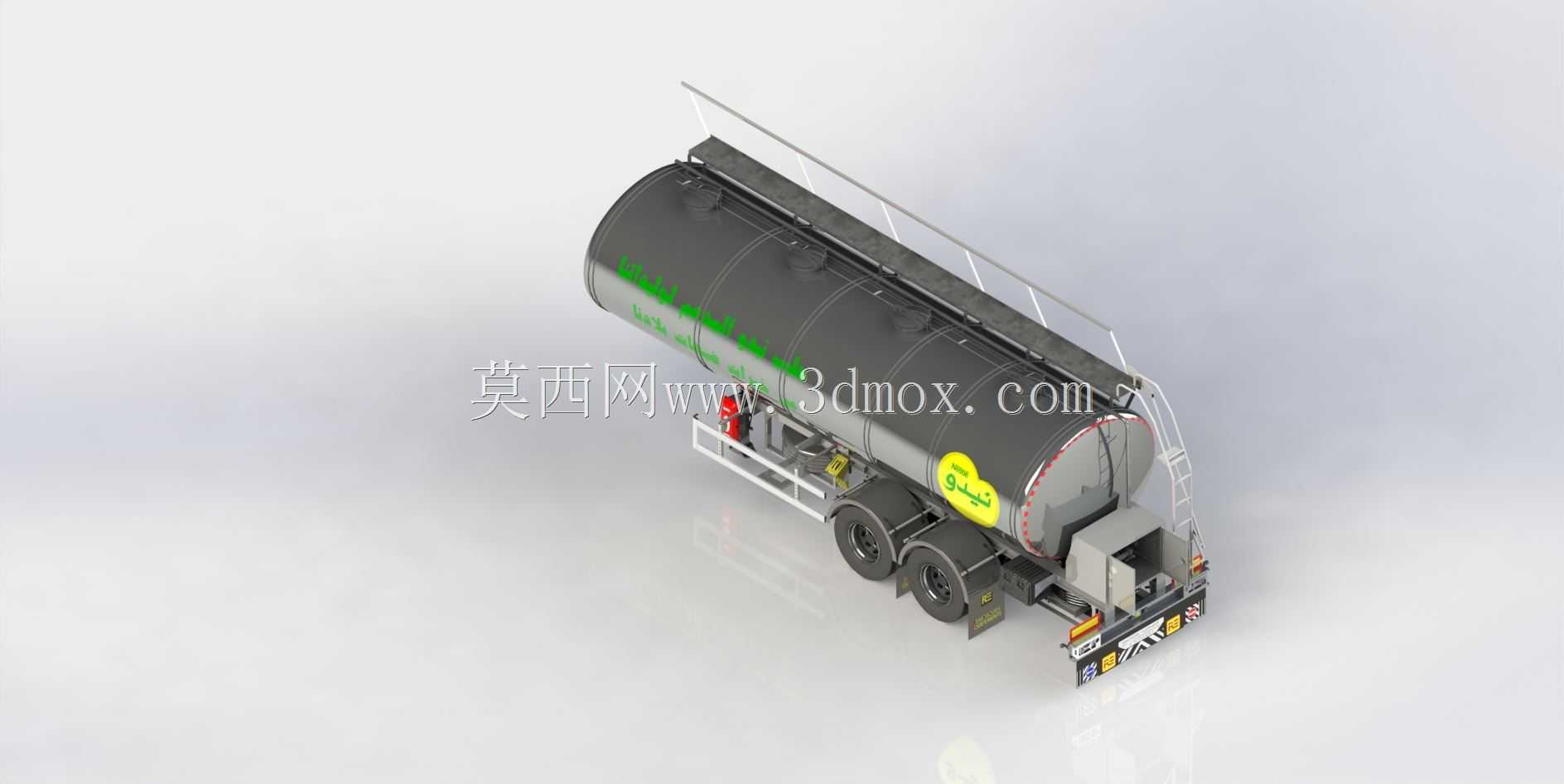

　　避免长期使用出现焊缝疲劳开裂。顶部沿罐体全长设置防滑走台与安全护栏，对应每个仓室设置人孔与呼吸阀接口，方便运维人员进入罐内清洗检修，同时满足运输过程中的罐内压力平衡要求，避免抽料卸料时出现罐体吸瘪、超压变形问题。罐体底部设置集成式底架，与半挂底盘的纵梁安装位完全匹配，预留了管道、阀门、卸料泵的安装空间，后部设置操作平台与爬梯，方便操作人员在车尾完成卸料接驳、阀门操作。走台采用格栅式防滑结构，即使在雨雪天气也能保障操作人员行走安全，护栏高度符合道路运输车辆的安全规范要求，避免作业人员跌落。罐体的支撑鞍座采用变截面设计，与底盘纵梁的接触面积更大，能够均匀传递满载时的载荷，避免应力集中导致的底盘或者罐体开裂，鞍座与罐体之间设置缓冲垫，

　　抵消路面颠簸带来的冲击振动，减少焊缝处的交变应力。设计时充分考虑了食品级运输的清洁需求，罐体内壁所有转角均做圆弧过渡，无清洁死角，可适配CIP在线清洗流程，每次运输不同介质前可完成无残留清洗，避免交叉污染。罐体的外形尺寸严格遵循道路货运车辆的外廓尺寸限值，安装到常规三轴半挂底盘后总高度、总宽度均符合上路要求，不会出现超限问题，整车转弯半径、离去角等参数与常规罐式半挂保持一致，无需驾驶员额外适应操作习惯。
