J14A系列诊法电连接器结构设计

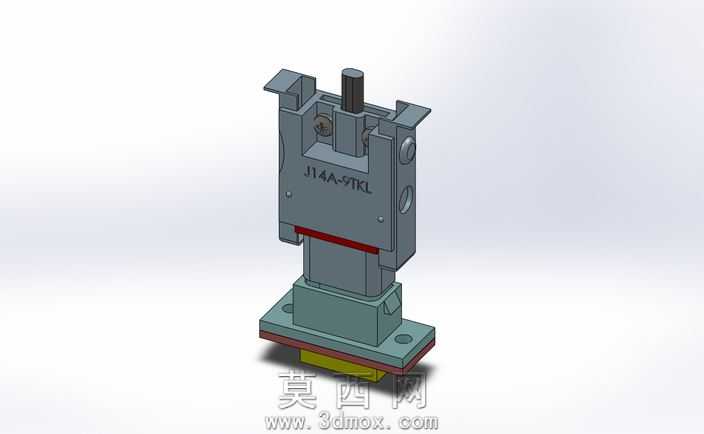

本作品为J14A系列诊法电连接器的三维参数化设计模型，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先依据电连接器的实际装配尺寸，自下而上拆分出基座壳体、插合端定位组件、顶部操作杆、安装法兰底座、内部接触件固定腔、密封缓冲胶垫等独立零件，每个零件均通过拉伸、切除、倒角、阵列等基础特征完成细节还原，对壳体表面的型号标识采用包覆特征实现，精准还原实物表面的刻印效果，避免贴图带来的失真问题。装配阶段严格按照实际产品的装配逻辑添加配合约束，对可活动的顶部操作杆添加同轴心与行程限位配合，还原连接器实际操作时的动作行程，对安装法兰的固定孔添加位置约束，确保安装尺寸符合行业通用安装规范。材质与渲染阶段，针对不同零件的实际材质分别赋予对应材质属性：金属壳体部分采用哑光铸铝材质，调整表面粗糙度参数还原工业铸件的细腻磨砂质感，密封胶条赋予红色丁腈橡胶材质，调整漫反射与高光参数体现橡胶的哑光弹性质感，底部缓冲垫赋予黄色绝缘橡胶材质，安装底座的金属部分做镀锌钝化的金属质感处理，内部接触件区域做局部的金属光泽提亮，渲染时采用三点布光方案，主光源从斜上方45度投射，补光弱化零件暗部死黑，轮廓光勾勒连接器的侧边轮廓，最终渲染图清晰展现产品的整体结构与各部件的层次关系。设计过程中重点考量连接器的实际使用需求，在插合端设置了导向定位结构，避免插合时出现错位损伤接触件的问题，壳体两侧设置了安装固定耳座，预留的安装孔位可适配多种规格的固定螺钉，顶部操作杆的结构设计符合人工操作的施力习惯，整体结构紧凑，在保证电气连接可靠性的前提下尽可能压缩产品体积，适配狭小安装空间的使用场景，各零件之间的配合间隙经过反复调整，既保证装配时的顺畅度，也避免间隙过大带来的连接松动问题，内部的接触件固定腔做了加强筋结构设计，提升壳体的结构强度，避免受外力冲击时出现壳体开裂、接触件移位的故障。
