电气程序员用便携式工控终端外观结构设计

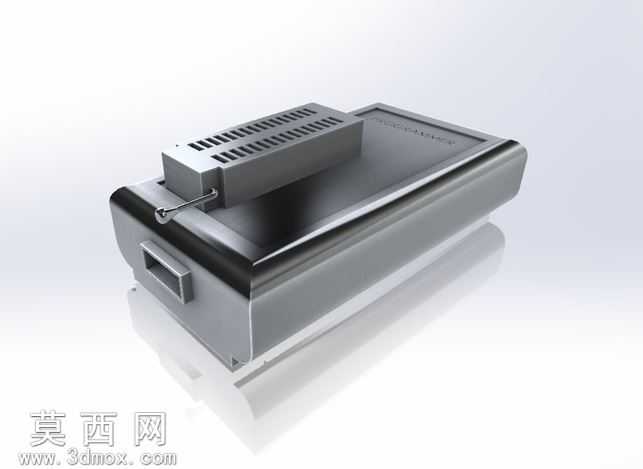

本作品为面向电气编程作业场景打造的便携式工控终端三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业手持设备的人机工程设计逻辑，从整体轮廓到细节特征均保留完整可编辑参数，方便后续根据实际硬件选型调整壳体尺寸、接口位置与内部安装位。模型渲染阶段采用哑光磨砂金属搭配深灰工程塑料的材质组合，主体壳体赋予拉丝铝合金材质，表面添加细微的颗粒质感模拟真实工业设备的耐磨涂层效果，顶部散热格栅区域做了凹凸纹理处理，边缘的包边部分采用高抗冲ABS塑料材质，调整材质的粗糙度与反光参数，还原硬质塑料的哑光质感，底部支撑脚添加软质橡胶材质，增强放置时的摩擦力表现，整体光影采用柔和的工作室布光，突出壳体的曲面过渡与棱角细节，清晰展现各部件的装配关系。结构设计上，模型采用上下扣合的分体式壳体结构，顶部设置多组平行排列的通风散热槽，保障内置工控主板运行时的空气流通，侧面预留嵌入式提手结构，方便作业人员现场携带移动，前端设置拨杆式锁扣结构，用于快速开启壳体完成内部硬件的检修与更换，壳体边缘做了大圆角过渡处理，避免尖锐棱角在工业现场造成磕碰损伤，内部预留了主板安装柱、电池仓、接口开孔的对应位置，所有安装位的孔位、螺柱尺寸均符合通用工控硬件的安装标准，可直接用于后续的结构验证与手板制作。设计思路围绕现场电气编程作业的实际需求展开，摒弃消费类电子设备的轻薄化设计取向，优先保障设备的抗摔、耐磨、易维护特性，整体造型方正硬朗，符合工业设备的视觉特质，各功能区域的划分清晰直观，散热区、握持区、锁止区的位置排布符合日常使用的操作习惯，模型完整还原了设备的装配层级，各部件之间的配合间隙、卡扣位置均做了精准的参数化设定，可直接导出工程图用于生产加工环节的参考。
