折叠翼巡航导弹基础结构三维设计

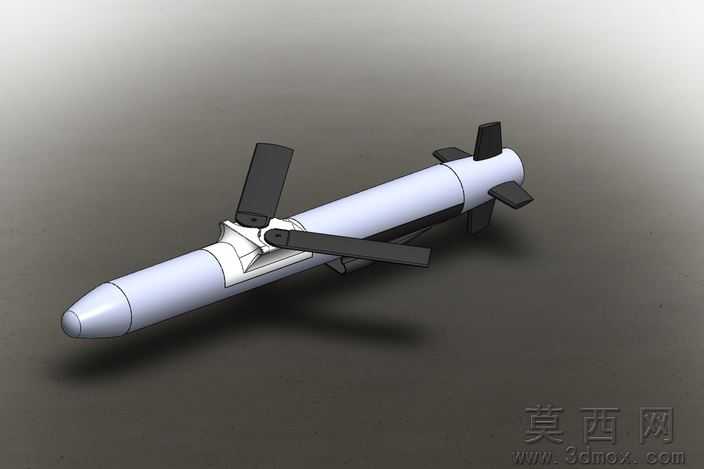

本作品为折叠翼巡航导弹的基础结构三维建模成果，建模过程围绕导弹的气动布局与折叠机构的功能实现展开，整体采用参数化建模思路完成各部件的构建。首先从弹体主体结构入手，采用旋转凸台特征生成流线型的弹头段与圆柱形弹身段，弹头部分按照低阻气动外形设计曲率，保证弹体飞行过程中的减阻需求，弹身段预留了折叠翼的安装槽位与尾翼的固定接口，各段弹体之间采用同轴约束保证整体装配精度。弹翼部分采用折叠式结构设计，主翼分为两片对称布置的折叠翼面，建模时分别构建翼根转轴结构与翼面本体，翼面采用薄翼型截面，通过拉伸与放样特征生成符合气动要求的翼型轮廓，转轴位置设置合理的转动间隙，模拟真实折叠翼的收放运动逻辑，同时在弹体对应位置设计了翼面收纳的贴合槽，保证翼面折叠后可完全贴合弹体表面，减少收纳状态的占用空间。尾翼部分采用四片对称布置的稳定翼面，分别构建垂直尾翼与水平尾翼的结构，尾翼与弹体尾部采用固定连接约束，翼面同样采用流线型薄翼设计，与主翼的气动布局形成匹配，保证弹体飞行过程中的姿态稳定。材质渲染方面，弹体主体采用哑光浅灰白色金属材质模拟弹体的复合材料外壳，翼面与尾翼采用深黑色哑光材质，模拟高强度工程塑料或轻质合金的表面质感，场景采用渐变灰色背景配合柔和的环境光，通过光影效果突出弹体的结构轮廓与各部件的装配关系，渲染时调整材质的粗糙度与反光度，避免过度反光掩盖结构细节。整体建模过程严格按照真实巡航导弹的结构比例进行缩放设计，各部件之间的装配关系清晰，折叠机构的运动逻辑完整，既还原了巡航导弹的基础外形特征，也体现了折叠翼结构的设计要点，可作为弹药类飞行器结构设计的参考模型，用于展示折叠翼导弹的基础构造与布局特点。
