桌面级小型手动进给钻孔加工设备

　　这款小型钻孔设备主打桌面级小空间作业场景，适配个人加工工坊、实验室小零件试制、电子装配工位的精密小孔加工需求，可完成薄金属件、塑料件、软质复合材料的钻孔、倒角、轻量锪孔工序，弥补了大型台钻占用空间大、小工位部署不便的痛点。设备底座采用平整式箱体结构设计，既作为电控元件的集成安装舱，也为整机提供稳定的配重支撑，底座平面预留标准安装孔位，可直接通过螺栓固定在木质或金属工作台面，也可搭配加重金属棒结构件提升作业稳定性，无需额外浇筑安装基础，工位迁移调整十分便捷。进给操作采用侧置手动摇杆结构，操作力臂经过优化，作业时手部施力行程与站立、坐姿操作的手臂活动范围匹配，进给过程中主轴的升降导轨采用双立柱导向结构，可有效抵消钻孔时的侧向切削力，

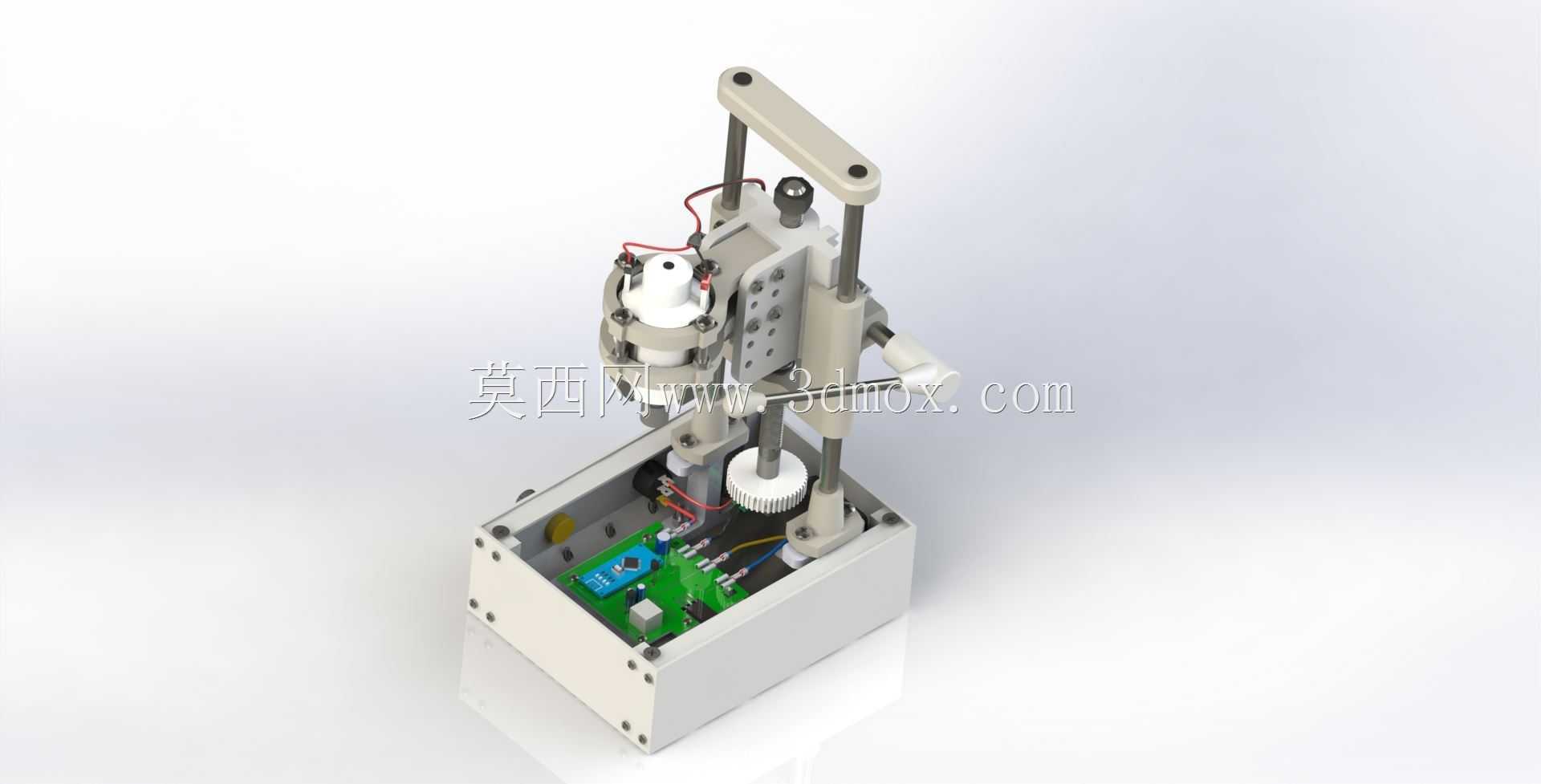

　　避免主轴偏摆导致的孔位超差，导轨配合间隙经过调校，进给行程内无卡顿、无窜动，可保障0.1mm级的孔位位置精度。动力端适配高速小功率驱动单元，主轴夹头可夹持6mm至10mm直径的常规钻头，针对M4、M5规格的螺纹底孔加工做了转速匹配，可直接完成常见小规格螺纹底孔的钻削作业，无需额外更换调速模块。设备电控部分集成在底座舱内，预留急停按钮与调速旋钮安装位，可搭配开源控制板实现转速无级调节，控制板安装位预留M2、M3规格的自攻螺钉孔位，适配市面常见的小型电阻器、电容、整流元件的安装尺寸，无需二次扩孔即可完成电控元件的装配。整机立柱高度经过压缩，整体外形尺寸适配常规桌面置物空间，顶部无外凸结构，可放置在标准工位货架下层，

　　作业时钻头的作业区域设置在底座中心位置，加工碎屑可直接落在底座平面，便于日常清理维护。设备的主轴升降行程覆盖常规小零件的钻孔深度需求，针对厚度10mm以内的板材加工可一次进给完成，无需多次抬刀调整，摇臂操作端设置绝缘握套，长时间操作无明显硌手感，设备的接线全部采用内部走线设计，外部无裸露线缆，避免加工过程中线缆被切屑刮蹭破损的风险。
