可改装数控化手动卧式车床结构

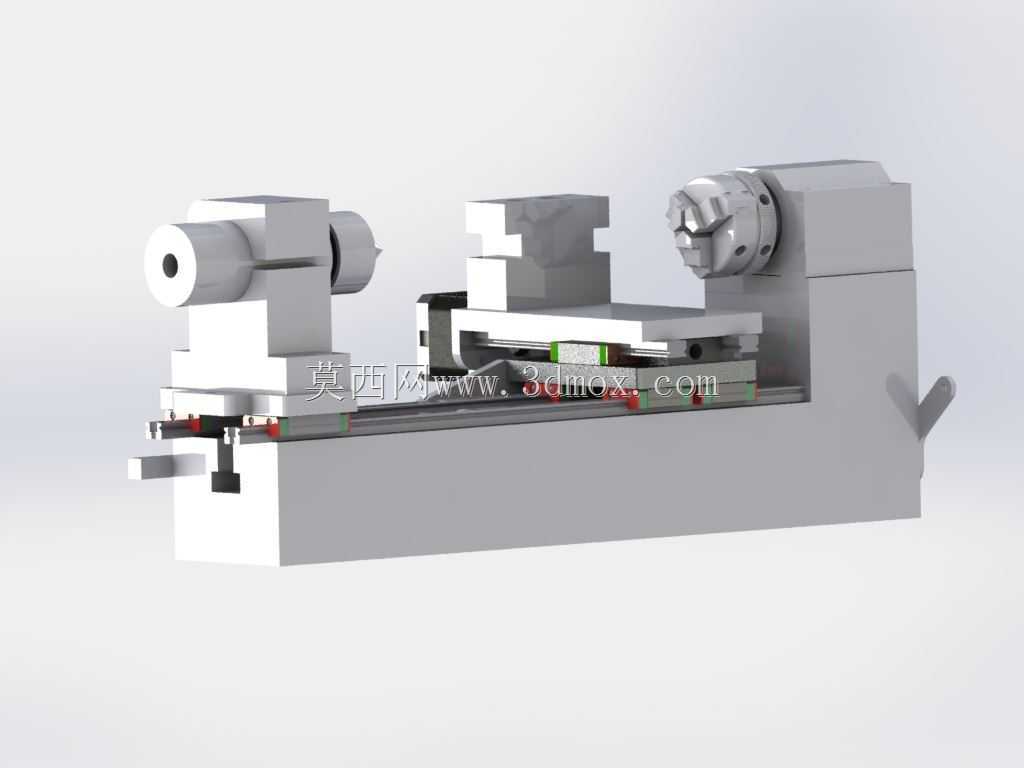

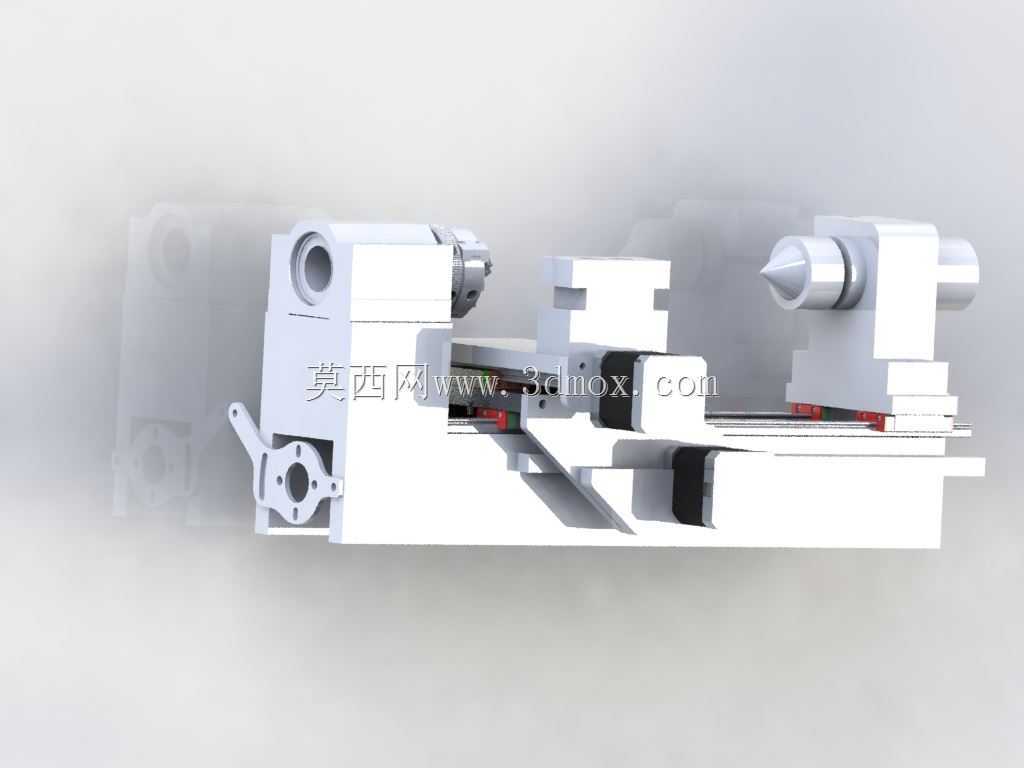

　　这款卧式车削设备的核心设计围绕手动操作与数控改装的兼容性展开，床身采用铸铁材质打造，整体刚性足以支撑常规黑色金属、有色金属的外圆、内孔、端面、螺纹等车削工序，适配小型机加工车间、维修班组、教学实训场景的日常加工需求，既可以依靠手动操作完成单件小批量的修配、试制类加工任务，也能通过加装两套步进电机完成进给轴的数控化改造，切换为简易数控车床使用，降低小批量复杂零件加工的人工操作强度。从结构布局来看，设备保留了传统手动车床的主轴箱、刀架溜板、尾座的经典排布，主轴端配备标准卡盘安装接口，可适配三爪自定心卡盘、四爪单动卡盘等通用装夹附件，尾座带有顶尖伸缩锁紧结构，能够支撑长轴类零件的加工，避免工件因切削力产生挠曲变形。床身导轨经过磨削处理，

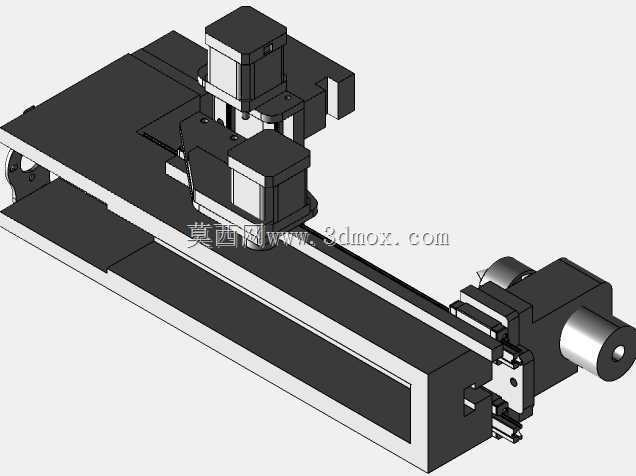

　　表面粗糙度与直线度满足溜板平稳移动的精度要求，刀架采用可转位结构，能够同时装夹四把不同用途的车刀，减少手动换刀的辅助时间。在改装适配性设计上，溜板与床身的连接位置预留了步进电机的安装螺孔与传动丝杠的避让空间，不需要对床身主体进行二次铣削、钻孔加工，即可完成X轴、Z轴进给的数控驱动加装，改装后可实现自动走刀、锥面车削、圆弧面车削等手动操作难以稳定完成的加工动作，改装成本远低于采购全新数控车床，适合加工品类多变、预算有限的小型加工单位使用。设备的安装边界充分考虑了小型车间的场地限制，整体占地面积紧凑，不需要额外做特殊的地基处理，放置在硬化水平地面上调整垫铁水平即可投入使用，主轴动力端预留了标准电机安装位，

　　可根据加工需求匹配不同功率的驱动电机，满足铝件等软质材料高速切削、钢件等硬质材料低速大扭矩切削的不同工况。床身内部设计有排屑空间，日常加工产生的切屑可顺着床身斜面滑落至集屑区域，方便日常清理维护，各操作手柄的排布符合传统车床操作人员的使用习惯，不需要额外适应即可上手操作，尾座还可改装为钻孔附件，完成轴类零件的中心孔加工、套料加工等拓展工序。
