CA6140机床用板材角支撑连接构件

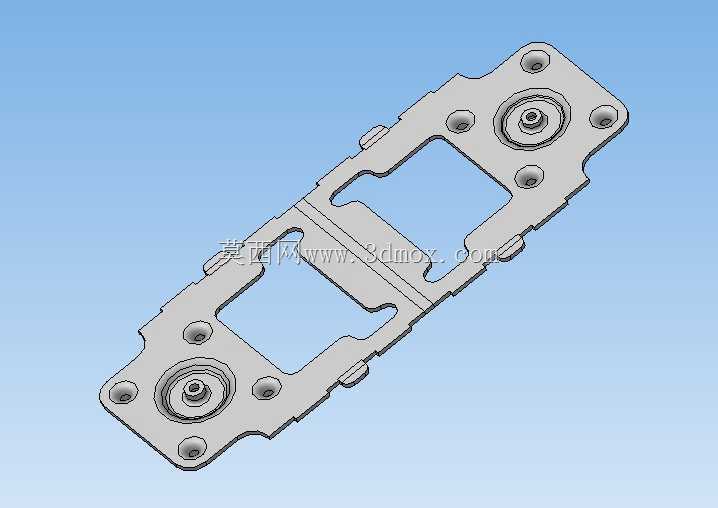

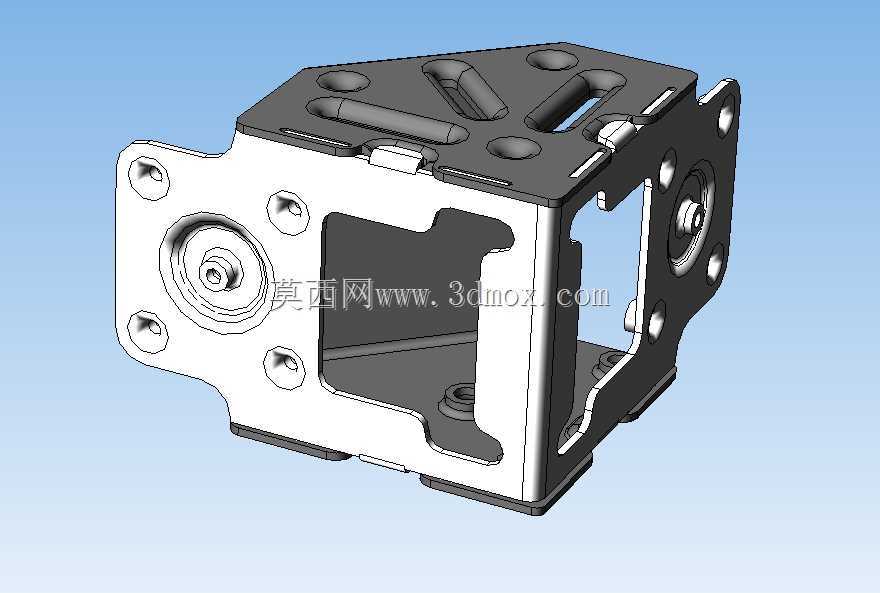

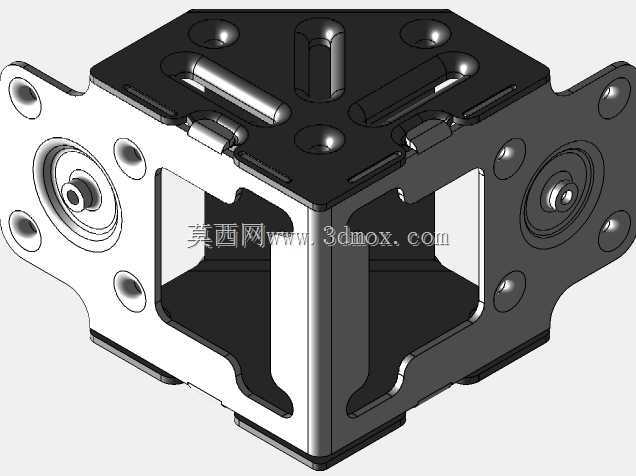

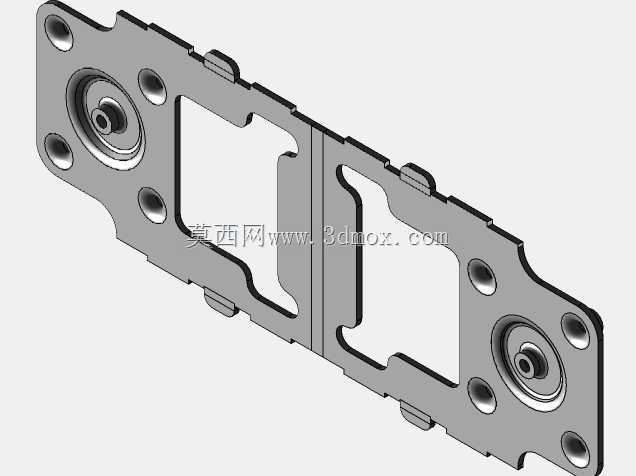

　　这款板材角支架主要应用在普通卧式车床的床身附属构件安装场景中，作为CA6140机型预制底座的板角撑结构，承担着相邻板材构件之间的垂直连接载荷，抵消设备运行过程中产生的侧向扭转力与振动冲击，避免薄板连接部位因长期交变载荷出现焊缝开裂、连接松动的问题。从结构设计逻辑来看，构件采用一体化钣金折弯结合局部机加工的成型思路，主体框架通过折弯形成90度垂直支撑面，两个相邻的安装立面分别预留了对应安装孔位，其中一侧立面设置了带定位凸台的轴承安装位，可直接承托小型传动轴组件，省去额外加装轴承座的装配工序，另一侧立面则均匀分布沉头安装孔，安装后螺钉头完全没入构件表面，不会突出干涉周边其他部件的运动路径。构件顶部的盖板采用镂空减重设计，

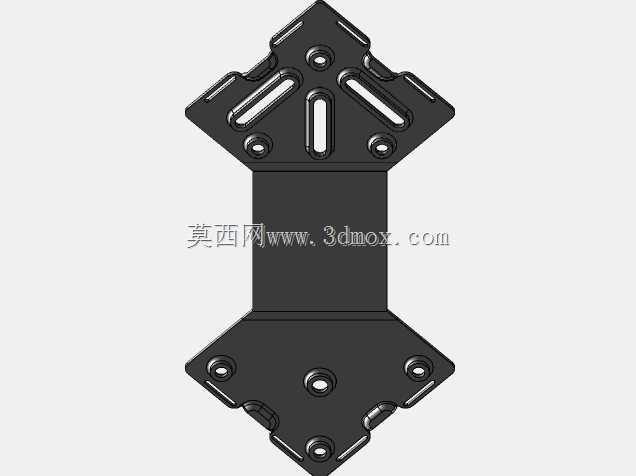

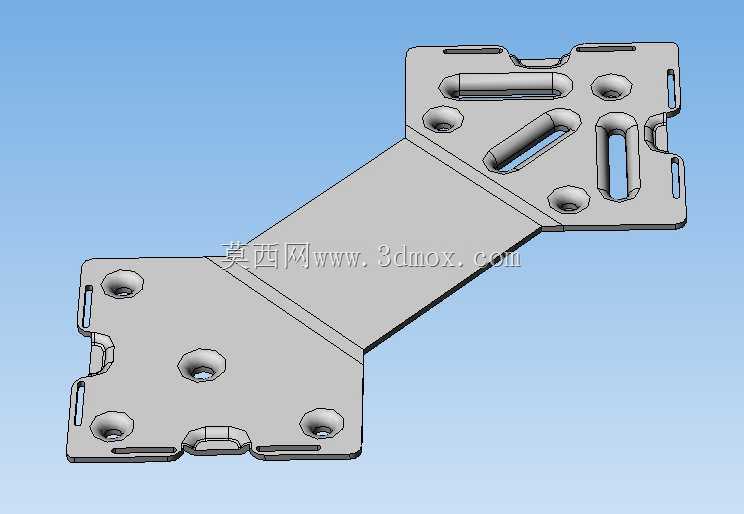

　　在保证整体结构刚性的前提下，尽可能削减不必要的材料冗余，同时预留的长条形观察槽可直接观测内部传动组件的运行状态，日常巡检时无需拆解盖板即可确认内部润滑、磨损情况，大幅降低设备维护的操作成本。在安装边界设计上，构件的整体外轮廓严格匹配CA6140车床床身对应安装位的预留空间，垂直折弯处做了圆角过渡处理，既避免钣金折弯时出现应力集中导致的开裂隐患，也能在装配时起到导向作用，降低现场安装的对位难度。构件的安装孔位公差按照IT7级精度控制，与床身预装的定位销可实现无间隙配合，装配后整体形位公差满足机床运行的精度要求，不会因连接构件的形变影响相关传动部件的同轴度。不同于常规的等边角钢支撑件，这款构件针对机床运行的振动特性做了局部加强设计，

　　在折弯转角处增设了冲压成型的加强筋，无需额外焊接加强板即可提升转角部位的抗扭刚度，同时构件表面做了发黑防锈处理，可适应车间内多切削液、多金属粉尘的复杂工作环境，长期使用不会出现锈蚀卡滞的问题。在实际装配场景中，该构件可同时完成三个方向的构件连接固定，替代了原本需要多个独立角件拼接的安装方案，减少了装配累计误差，也压缩了安装位的整体占用空间，给周边的管线排布、润滑管路预留了充足的走管空间。
