三爪拉拔拆卸工具结构设计

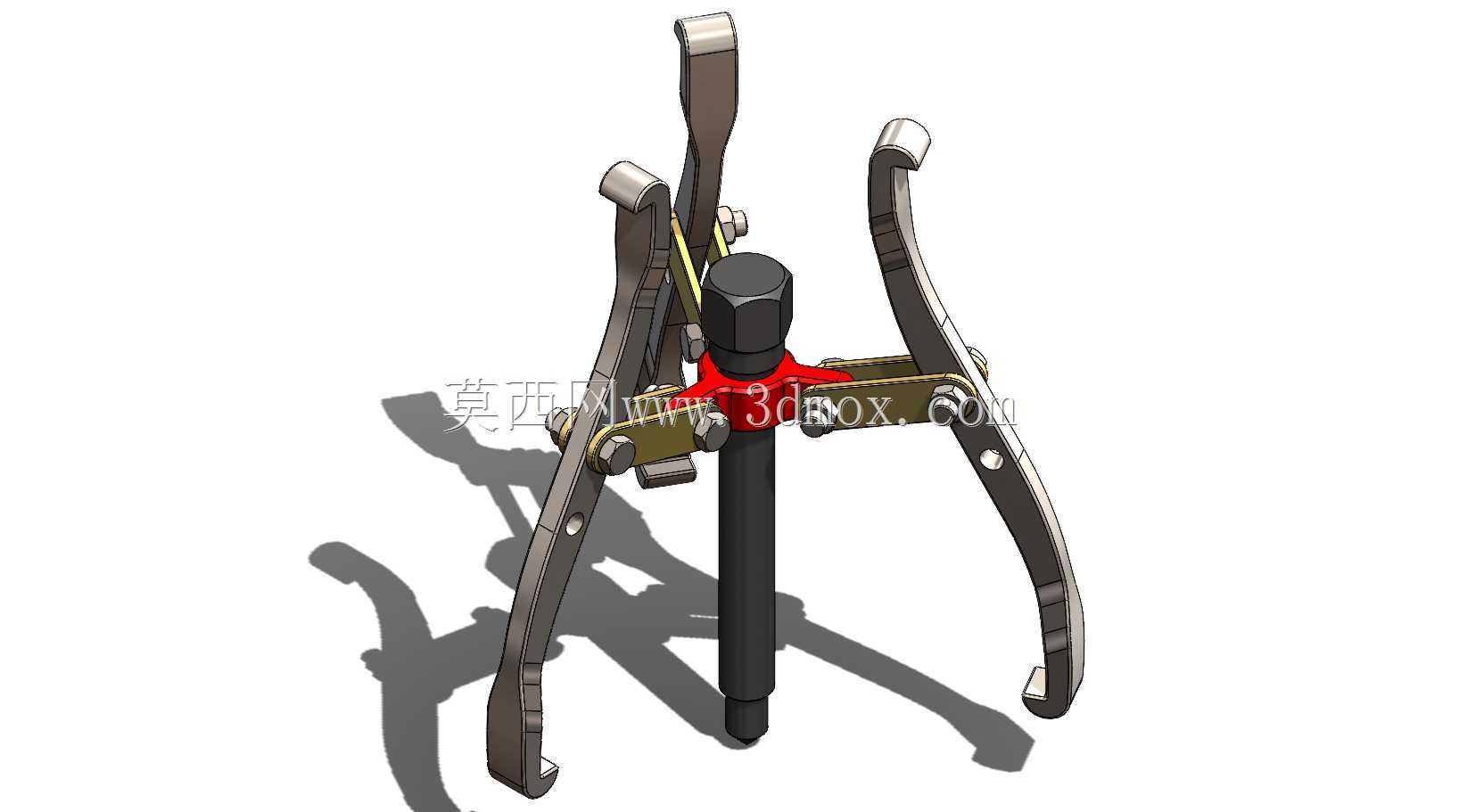

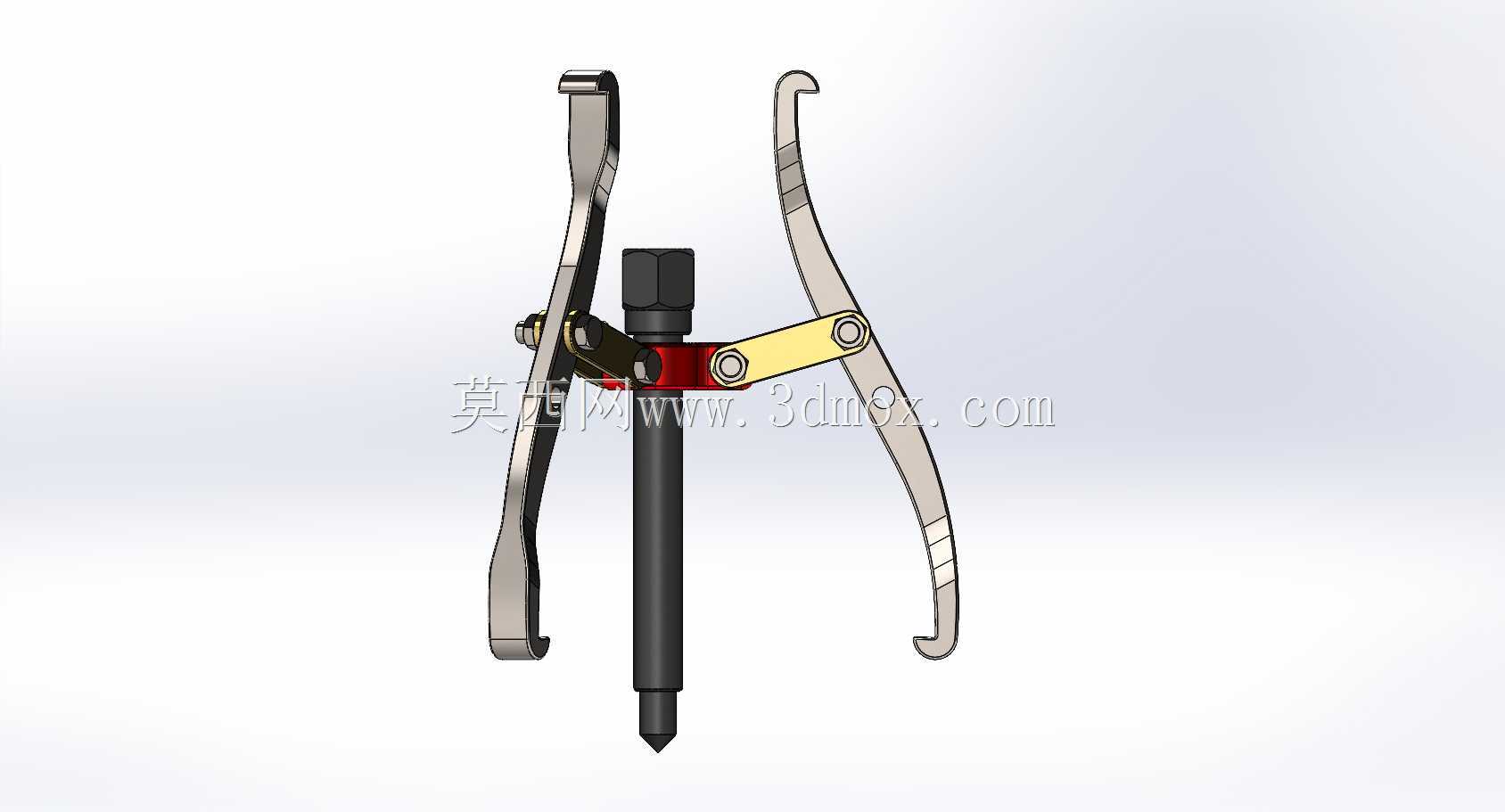

　　在设备运维、机加工车间的日常拆装作业中，轴系部件的过盈配合拆卸一直是高频且易损伤零件的工序，这款三爪拉拔工具正是针对这类场景设计的手动拆卸工装。日常作业里，过盈装配在轴端的皮带轮、滚动轴承、齿轮、联轴器等部件，靠敲击、撬别很容易造成零件配合面损伤、轴端变形，甚至导致零件报废，三爪结构的拉拔器能通过三个均匀分布的卡爪，勾住被拆卸零件的受力端面，中心的顶杆抵住轴端中心孔，旋转顶杆时将轴向推力平稳转化为拉拔力，全程受力沿轴线方向，不会对轴和被拆零件产生偏载力矩。

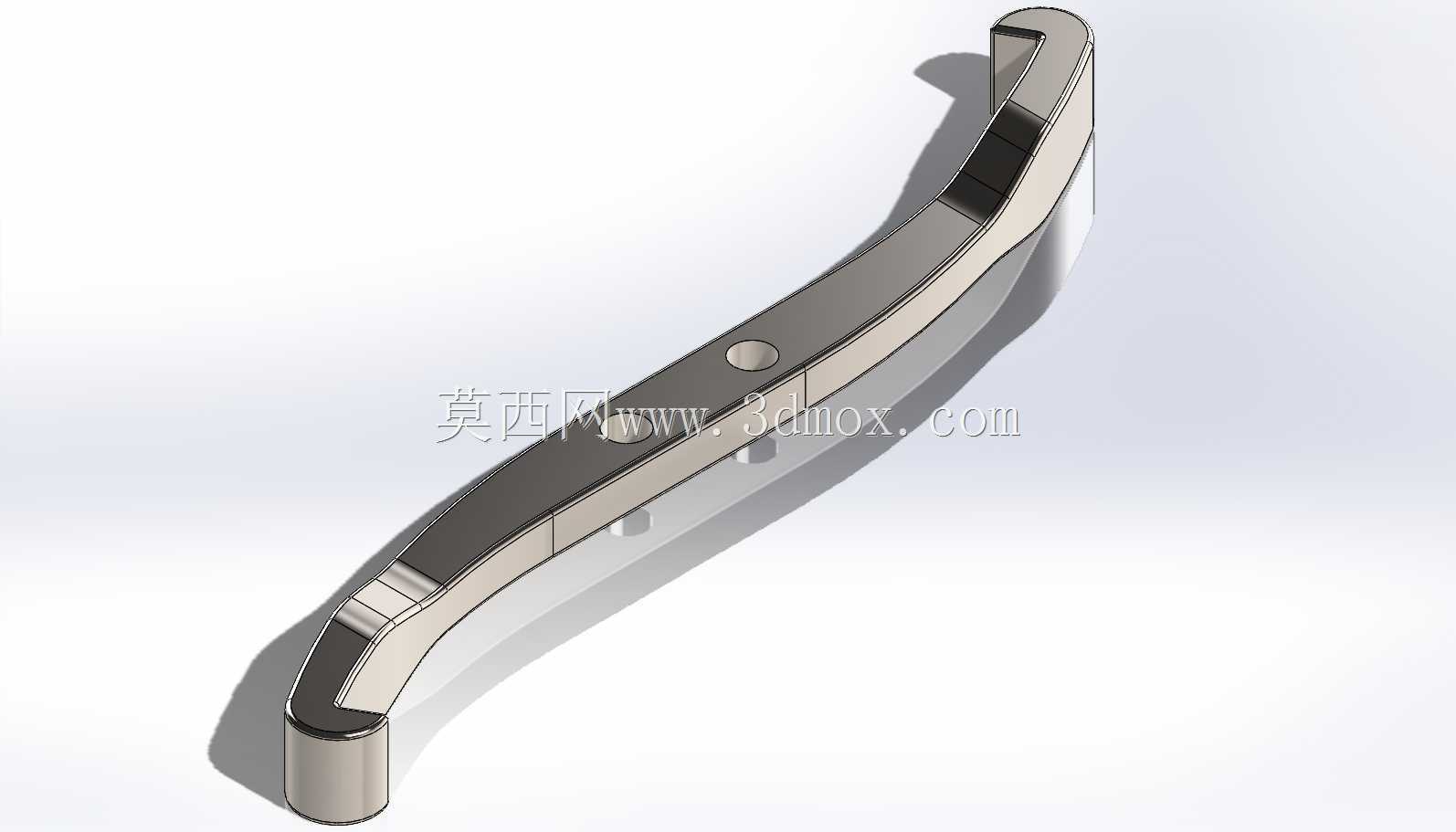

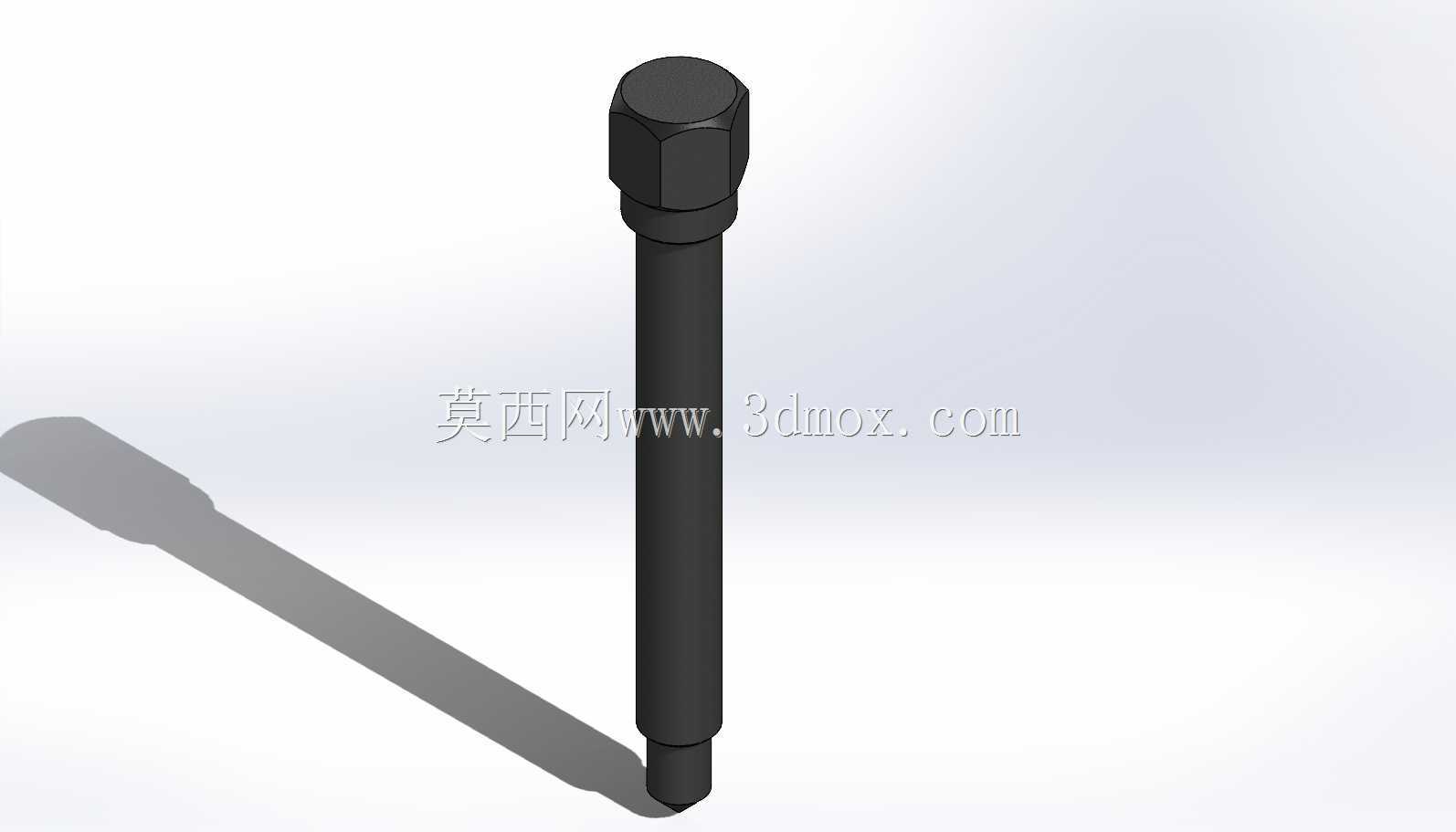

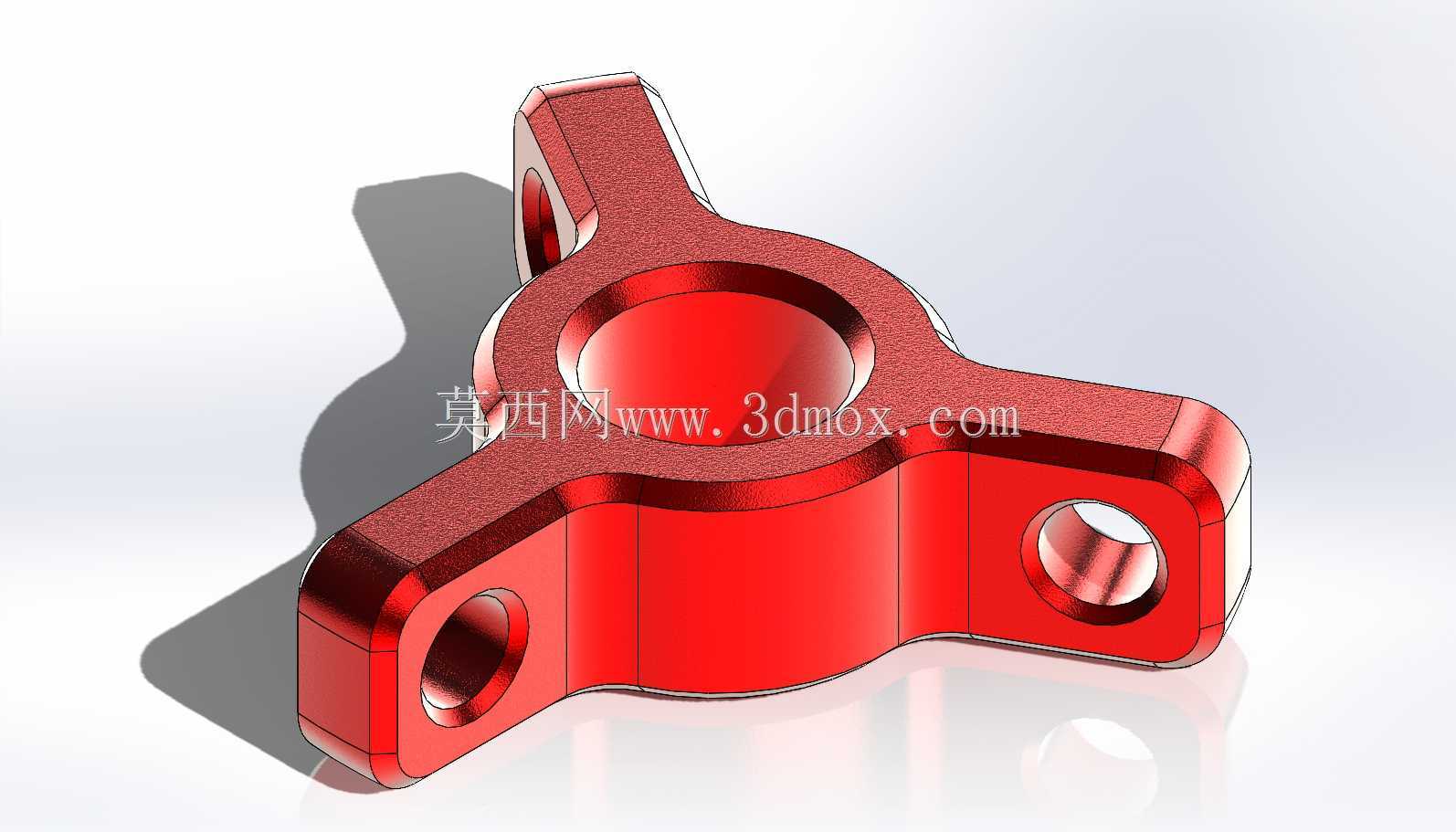

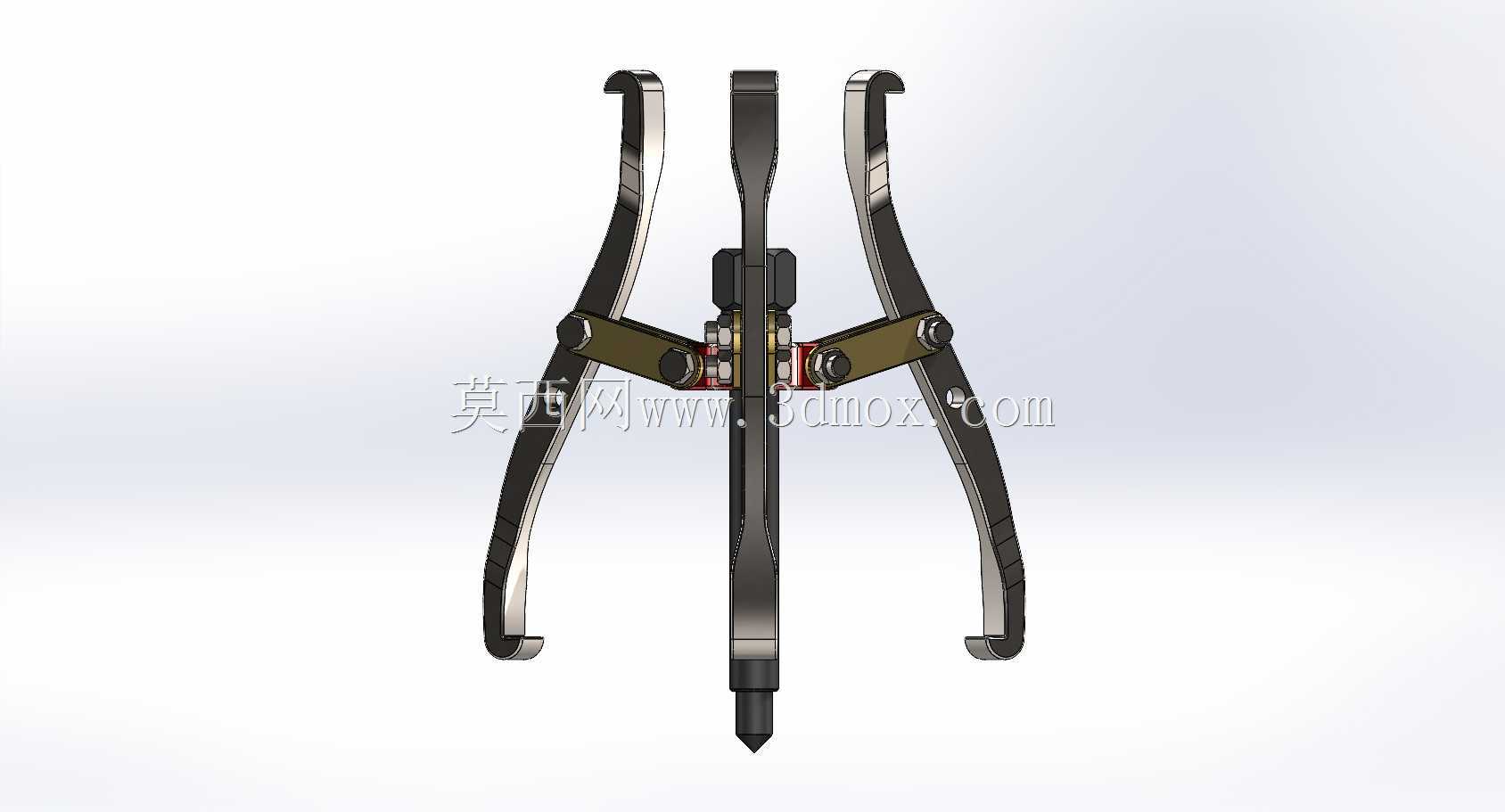

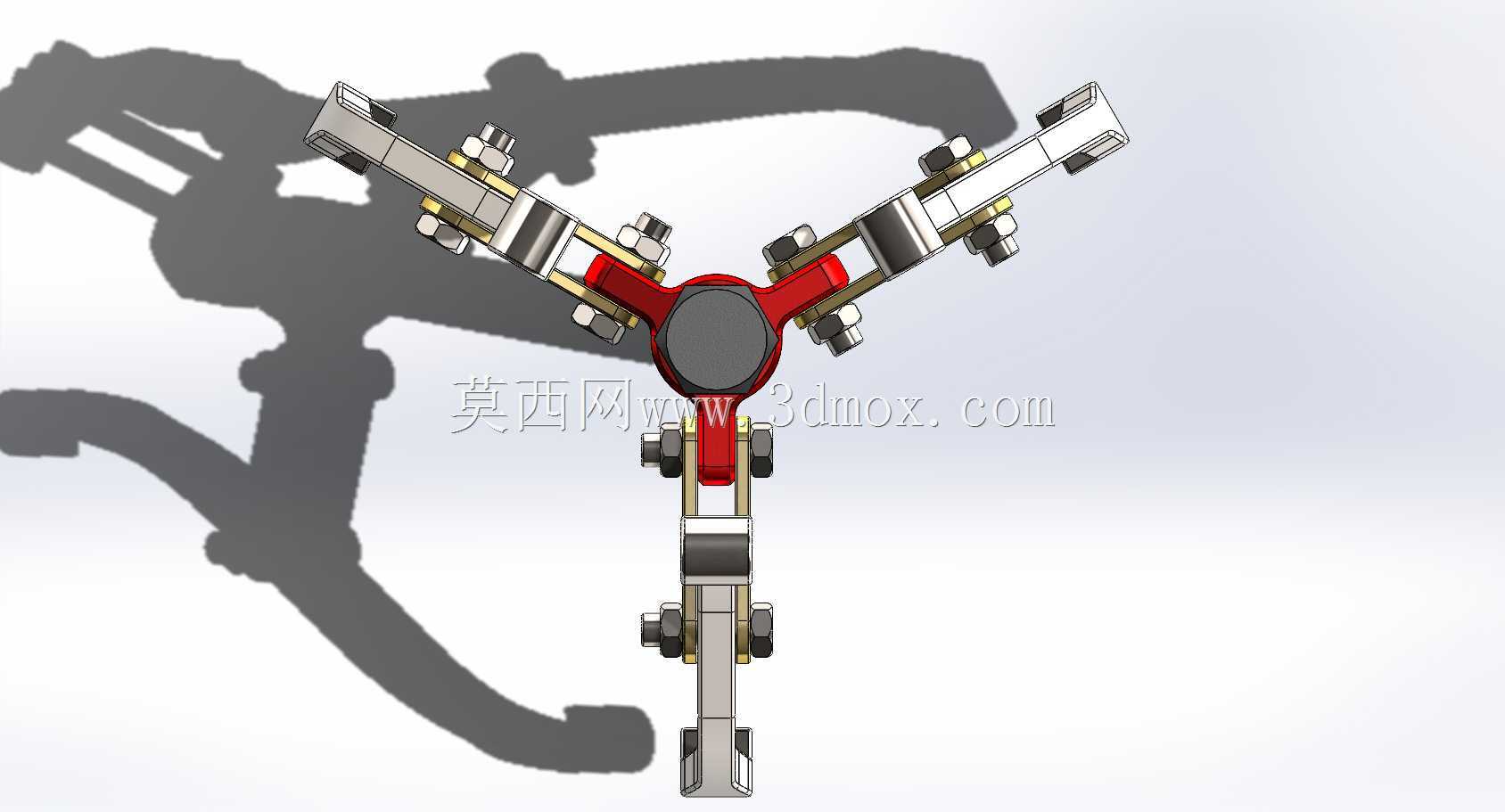

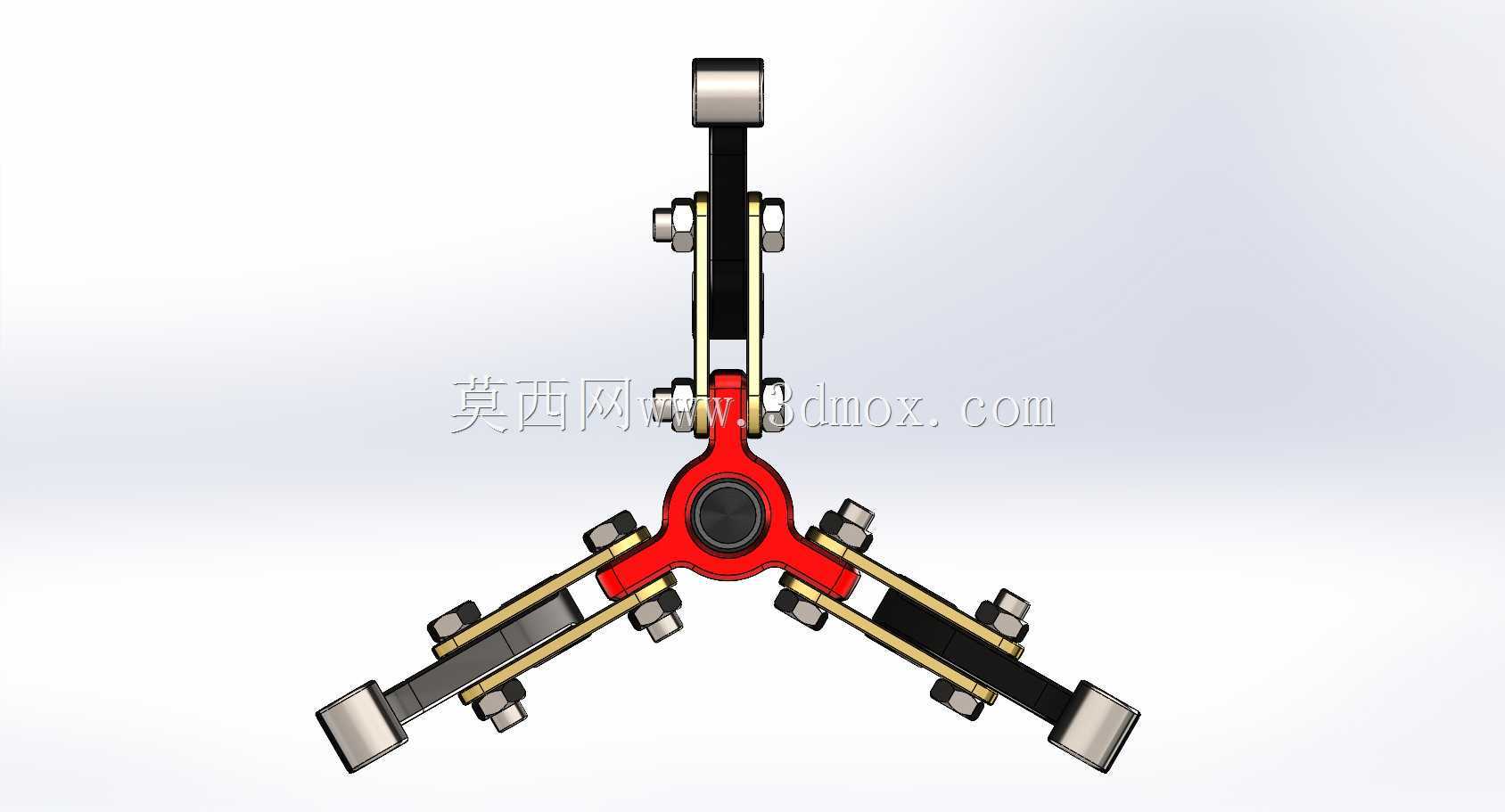

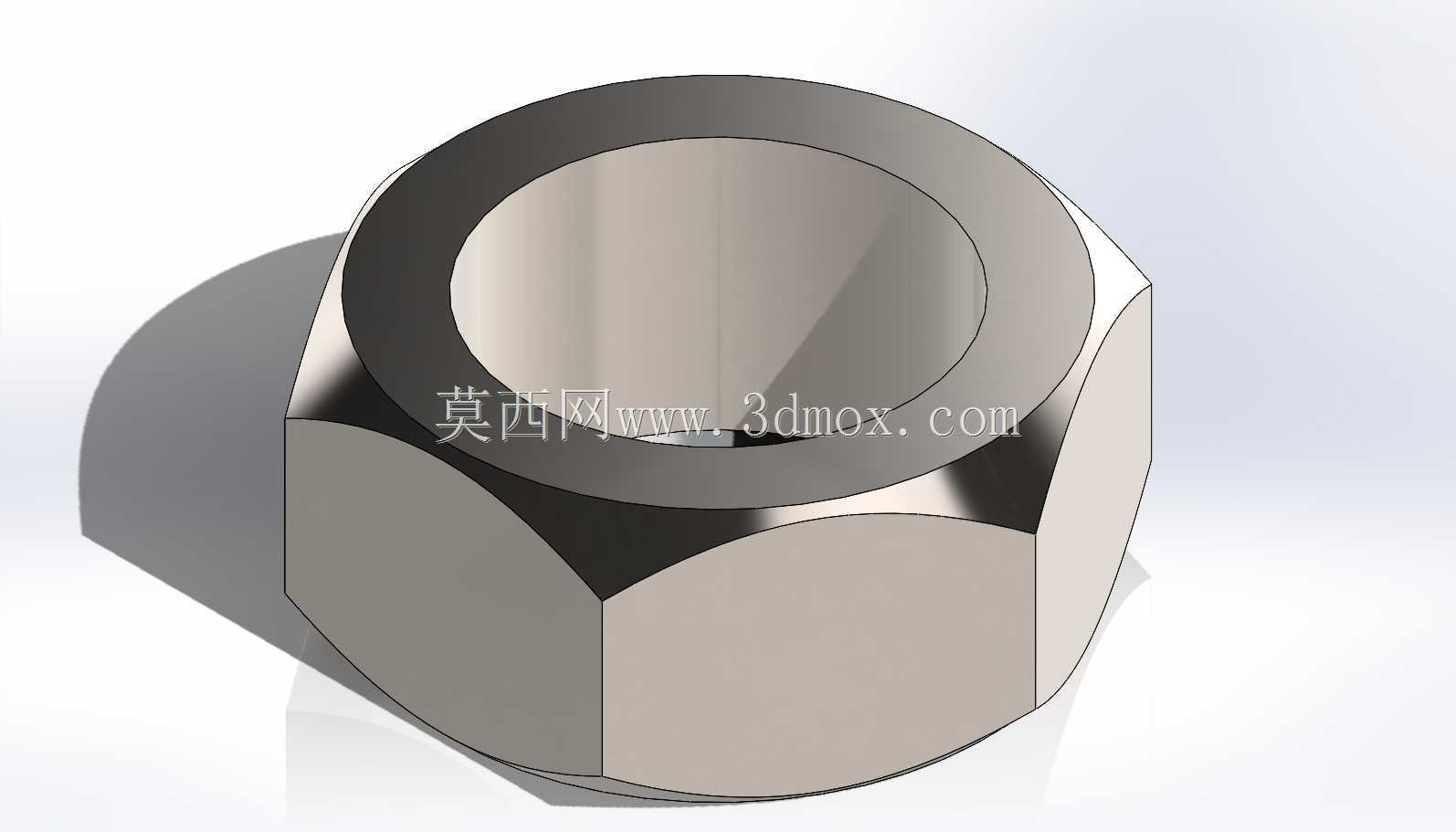

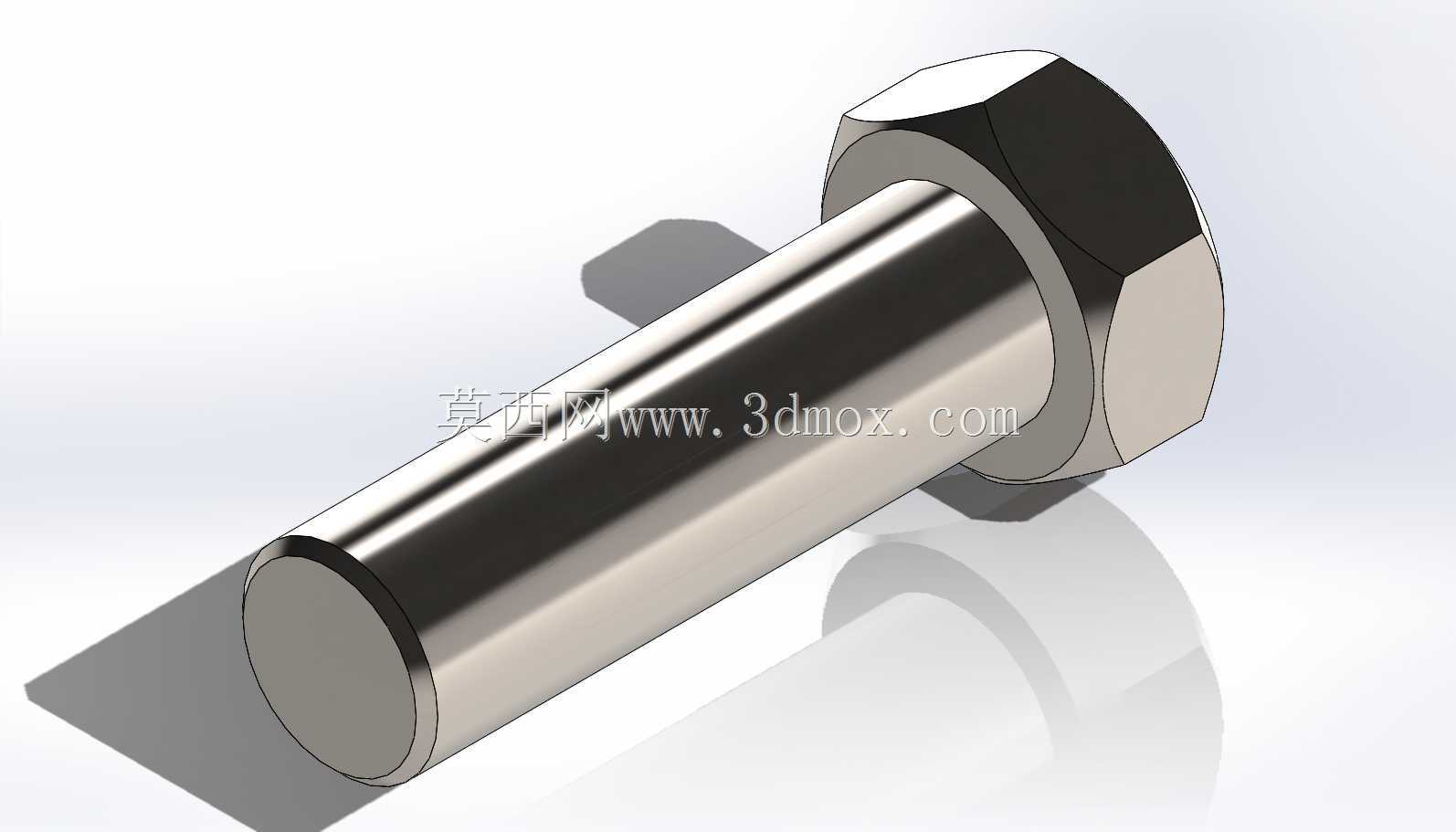

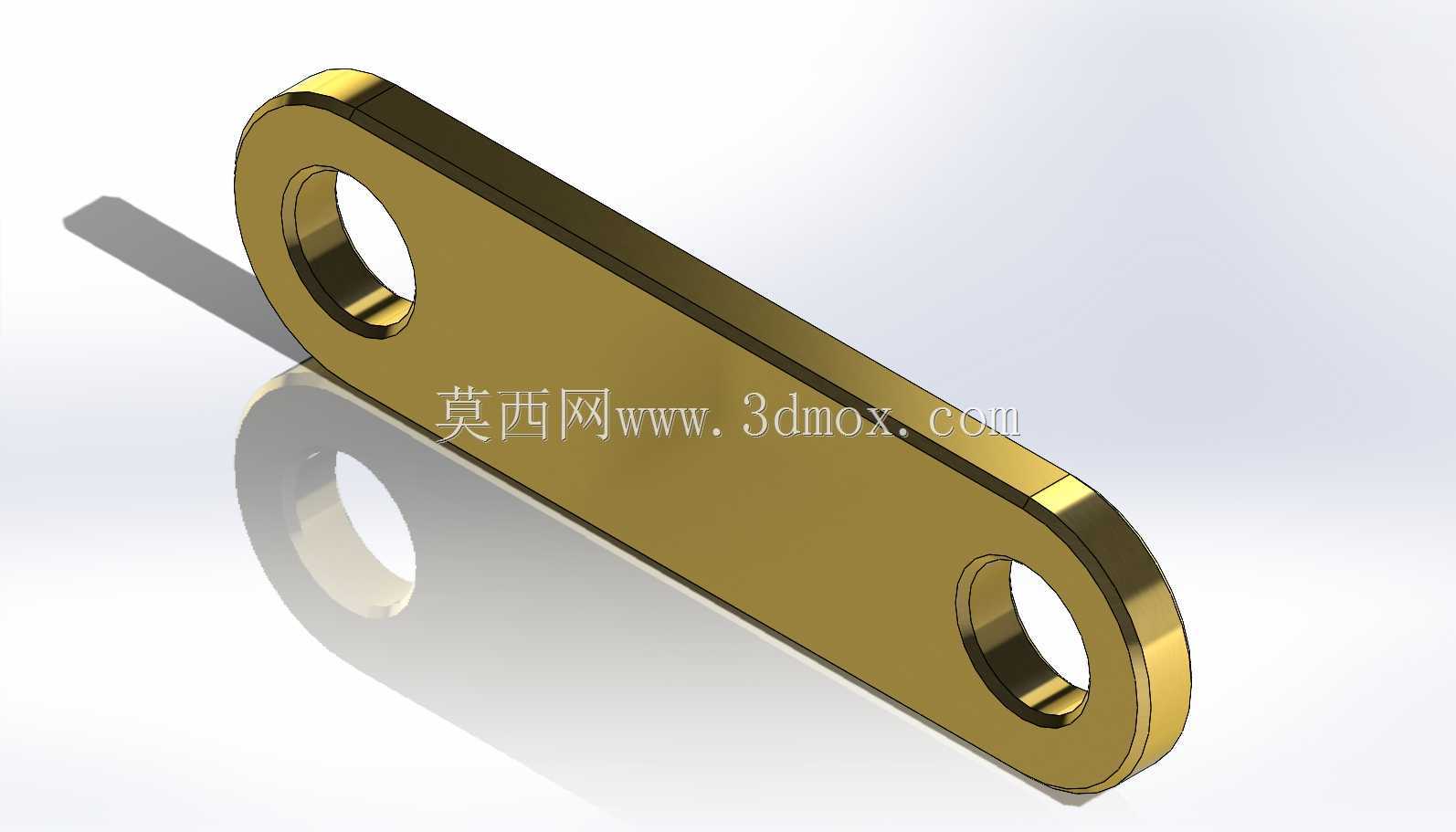

　　从结构设计逻辑来看，三个卡爪采用铰接式连接在主体滑座上，可根据被拆卸零件的外径尺寸调整张开角度，适配一定直径范围内的盘类、套类零件拆卸，卡爪的勾头做了加厚处理，受力截面经过校核，能承受拉拔过程中的弯曲应力，避免拉拔时卡爪变形滑脱。中心顶杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合大轴向力的手动加载场景，顶杆的端部做了球面处理，抵住轴端中心孔时能自动找正，避免顶偏造成轴端中心孔损伤，同时减少转动顶杆时的摩擦阻力。

　　设计过程中重点考虑了作业时的安装边界，卡爪的有效勾取深度覆盖常规中小型设备轴端零件的安装厚度，张开行程范围适配常见的20mm到200mm直径的轴装零件，整体结构紧凑，不需要额外的动力源，手动转动顶杆尾部的六角头即可完成加载，适合车间现场无动力源的维修场景。卡爪与主体连接的铰接轴采用间隙配合，既能保证卡爪灵活转动调整角度，又不会出现过大的旷量导致拉拔时偏斜，主体滑座与中心螺杆的配合螺纹做了润滑槽设计，日常维护时涂抹润滑脂即可保证长期使用不卡滞。

　　实际使用时，先将三个卡爪张开套入被拆卸零件的后侧，调整卡爪位置确保三个勾头均匀卡在零件的受力端面，避免单爪受力，随后转动中心顶杆使其抵住轴端中心，确认顶杆与轴的轴线重合后，逐步加力转动顶杆，将零件平稳从轴上拉出，相比两爪拉拔器，三爪的受力点更均匀，对于薄壁套类零件、直径较大的齿轮拆卸，能有效避免零件因受力不均出现的变形、碎裂问题，是机修、装配工位必备的手动工装工具。
