山地类设备内部集成装配结构设计

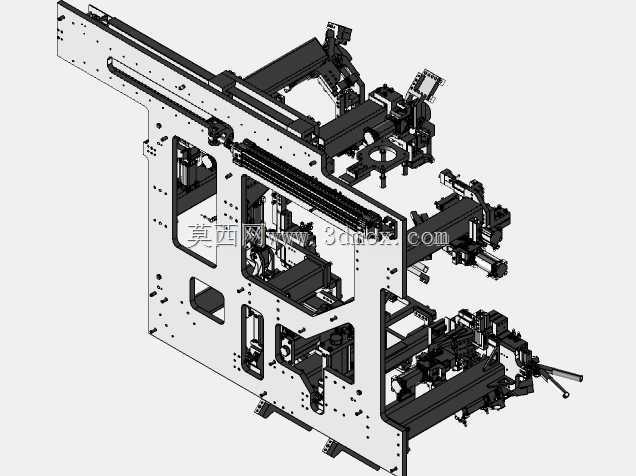

　　这套内部集成装配结构，主要面向山地复杂工况下的作业类设备设计，核心解决户外非平整场地作业时设备核心传动、执行组件的防护与布局合理性问题。从结构排布来看，整体采用立式主安装板作为承载基准，所有传动导轨、执行模组、检测组件均直接固定在主安装板的定位孔位上，主安装板上预留的阵列式安装孔，既可以满足不同规格组件的位置调整需求，也能在设备维护时快速拆解对应模块，无需整体拆卸设备外壳。主承载板侧边设置的多组镂空减重孔，是在保证结构刚性的前提下做的轻量化处理，经过受力校核，这些开孔位置避开了主受力筋的传力路径，不会在设备运行产生振动时出现应力集中的问题，同时也能给内部组件留出散热空间，避免密闭空间内传动部件长时间运行积热。

　　横向布置的线性导轨组件作为核心传动载体，滑块上预留的标准化安装接口，可以适配不同功能的执行末端，不管是搭载抓取机构还是加工执行头，都能通过更换末端安装板快速切换功能，导轨两端设置的硬限位块，能在电气限位失效时阻挡滑块超程脱出，避免设备运行出现碰撞损坏。结构下部排布的多组管线固定座，专门用来梳理动力线缆、信号控制线与气动管路，所有管线沿着主安装板的侧边走线槽排布，不会和运动的滑块、执行组件产生干涉，走线槽上预留的扎带固定位，可以在装配时快速固定管线，后期维护更换管线时也能快速拆解，不用大面积拆卸其他组件。从安装边界来看，整体结构的外轮廓尺寸适配常规山地作业设备的内部安装舱位，主安装板四周的固定孔位和通用设备舱的安装螺柱位置完全匹配，

　　不需要额外做转接板就能直接装入现有设备舱体，结构突出的最高位置距离安装板基准面的高度，也预留了足够的安全间隙，不会和设备舱的内壁、舱门产生碰撞。在设计思路上，这套结构优先考虑了山地工况下的抗振性能，所有连接位置都采用了刚性定位加防松紧固件的组合，传动部件的安装基准面都做了平面度处理，保证设备在颠簸场地运行时，传动精度不会因为安装基准偏移出现过大误差，同时模块化的组件排布，也让现场维护时可以快速更换故障模块，减少户外作业的停机时间。
