40Nm扭矩直驱伺服回转工作台结构

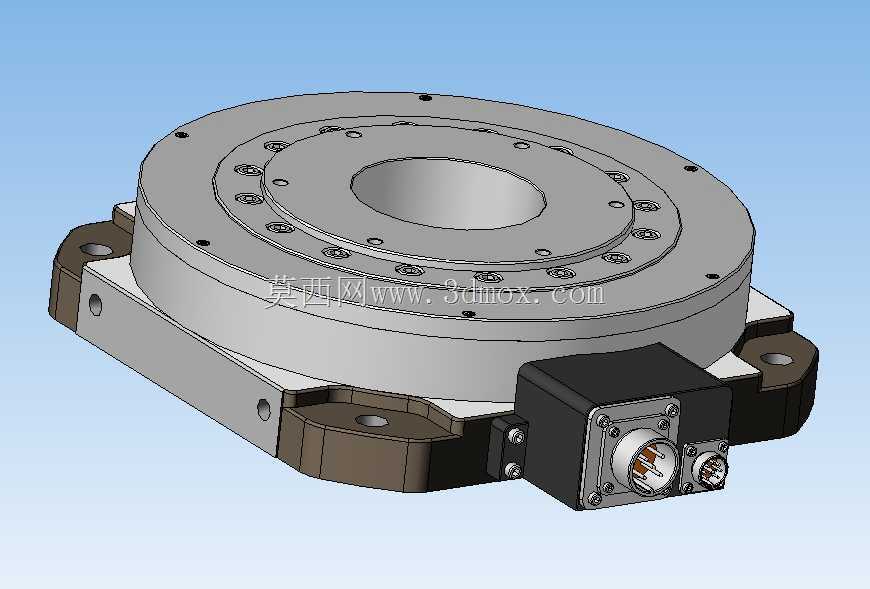

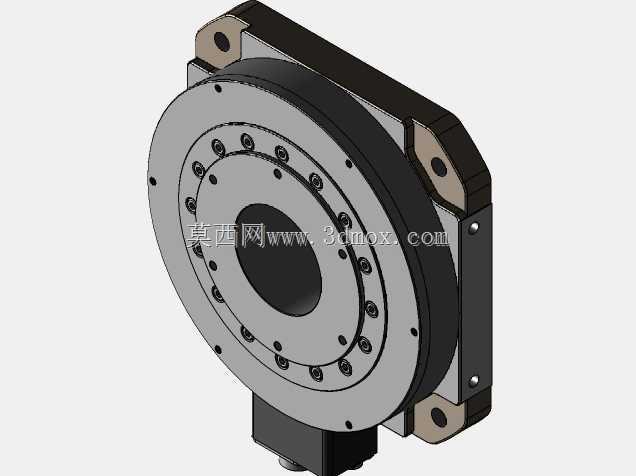

　　这款直驱式伺服转台额定输出扭矩为40Nm，采用无中间传动链的直驱结构设计，从根源上消除了齿轮、蜗轮蜗杆等传统传动结构带来的背隙、磨损与传动误差，在精密加工场景中能实现更高的分度定位精度与重复定位精度，动态响应速度也远高于带减速机构的回转工作台。从结构布局来看，转台主体采用圆盘式中空设计，中心通孔可方便走线、穿过工件装夹拉杆或者适配气液管路，适配多工位加工、异形件装夹的需求，底部采用带安装耳的方形基座，安装耳上预留的沉头孔可直接通过螺栓固定在机床工作台或者自动化设备的安装基板上，安装基准面经过精加工处理，能保证转台安装后的端面跳动与径向跳动控制在精密加工允许的范围内。转台侧面集成的接线模块采用航空插头接口，

　　分别对应动力供电与编码器信号反馈，防护等级适配车间常规加工环境的切削液、粉尘飞溅场景，无需额外加装复杂的防护结构即可直接投入使用。在实际应用场景中，这类转台常配套用于小型钻铣加工中心、磨床的第四轴分度单元，也可集成在自动化装配线、精密检测设备中作为回转工位使用，比如电子元器件的多面组装、小型精密零件的圆周方向多工序加工、光学零件的多角度检测工位，都能依靠它的高精度回转特性完成工位切换与角度定位。设计过程中，上部回转台的轴承排布采用了交叉滚子轴承的承载结构，可同时承受轴向载荷、径向载荷与倾覆力矩，即使装夹的工件存在一定的偏心，也能保证回转过程的平稳性，不会因为偏载导致定位精度下降或者轴承过早磨损。

　　基座与回转主体之间的密封采用多层迷宫式密封结构，可有效阻挡加工过程中的金属切屑、切削液进入转台内部，保护内部的直驱电机与编码器组件，降低日常维护的频次。从安装边界来看，转台整体高度较低，不会过多占用机床的Z轴行程空间，对于行程有限的小型加工设备十分友好，侧面的接线模块突出尺寸经过优化，不会和机床的护罩、刀具路径发生干涉，在做设备布局规划时，只需按照基座安装孔位预留对应的固定空间，同时在侧面留出航空插头的接线插拔空间即可完成部署，无需额外设计复杂的安装转接板。
