工业级振动筛分设备结构设计

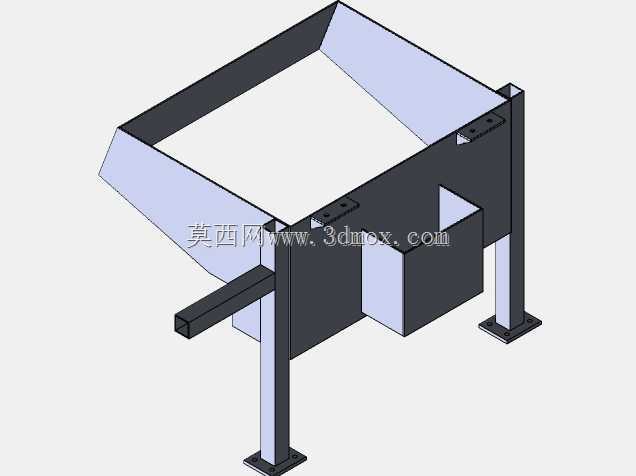

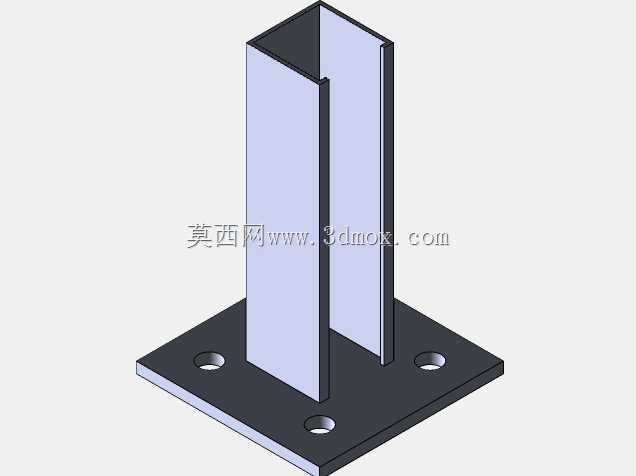

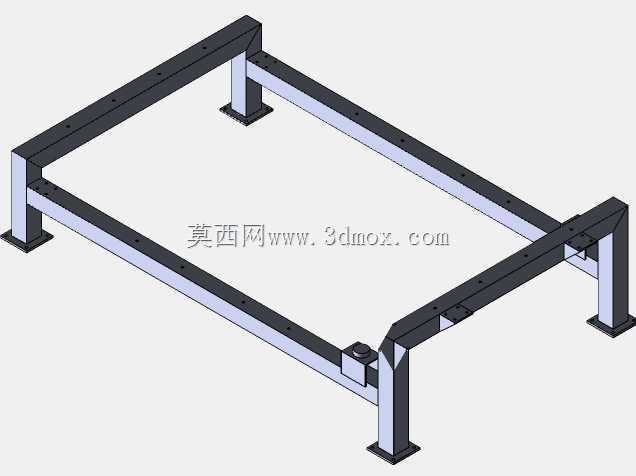

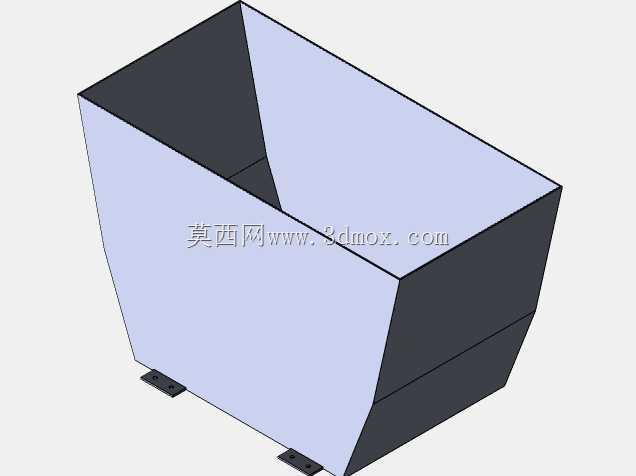

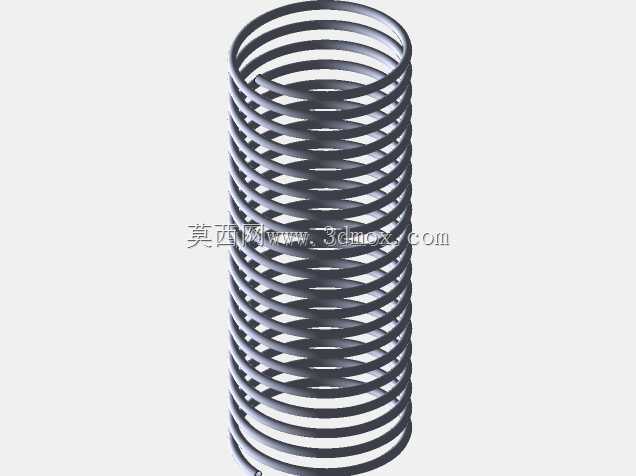

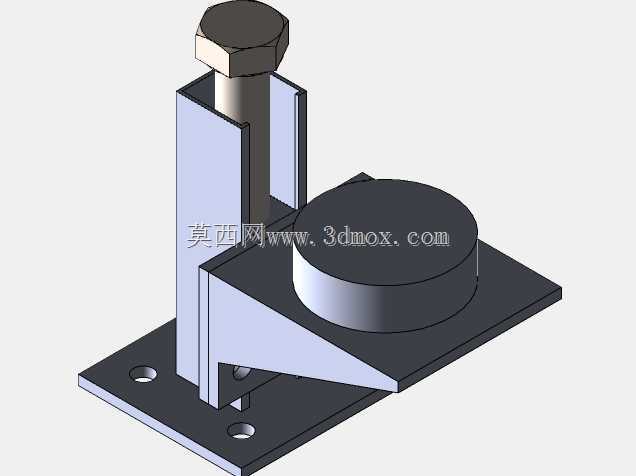

　　这款筛分设备的结构设计围绕散状物料的粒度分级需求展开，核心采用振动激振的作业原理，可适配矿山、砂石骨料生产、建材加工、粮食清选等多场景的物料分选作业，能够将混合粒径的散料按照筛网孔径规格完成多级分级，剔除物料中的杂质，或是将不同粒径区间的成品料分离归集，满足后续工序的物料粒度要求。设备整体采用框架式焊接机架作为承载基础，机架支腿位置配置了螺旋弹簧减振组件，能够在设备运行时有效阻隔振动向安装基础传递，降低作业过程中的共振影响，无需额外制作过于厚重的混凝土安装基础，适配厂区固定工位安装或是临时作业场地的移位部署需求。进料端采用大倾角扩口式进料斗设计，能够承接皮带输送机、装载机等上料设备的来料，避免物料倾泻过程中出现撒漏，

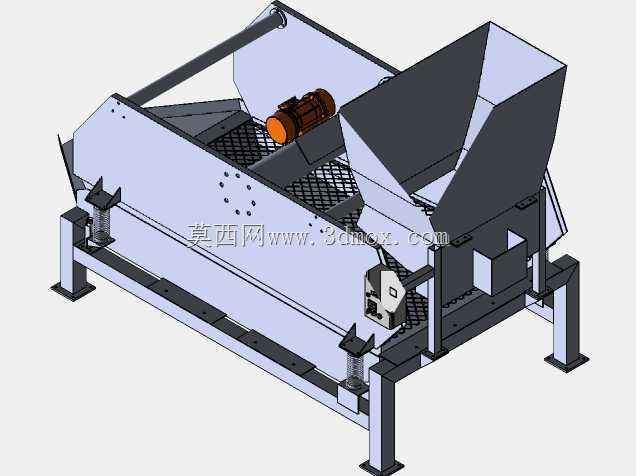

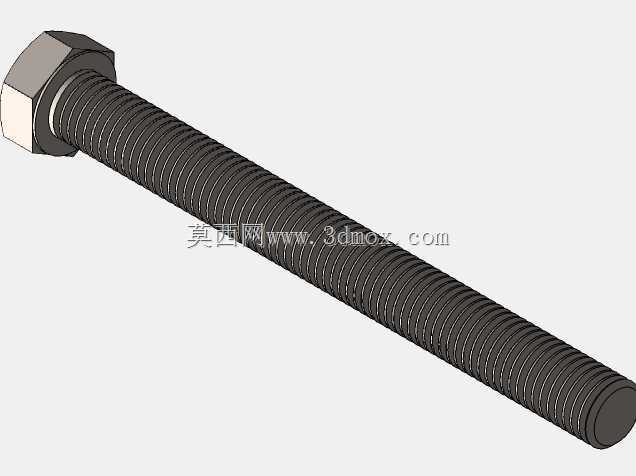

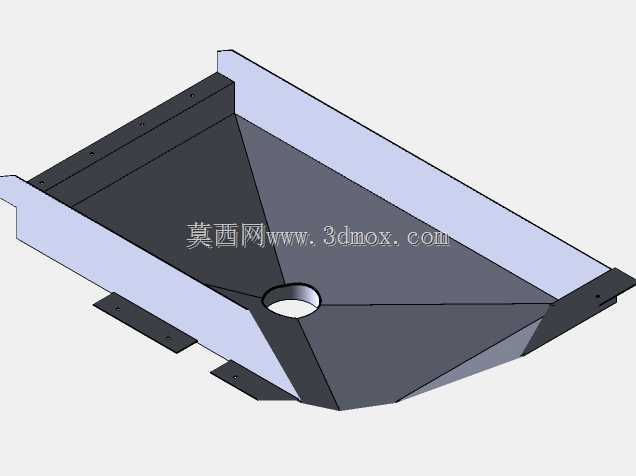

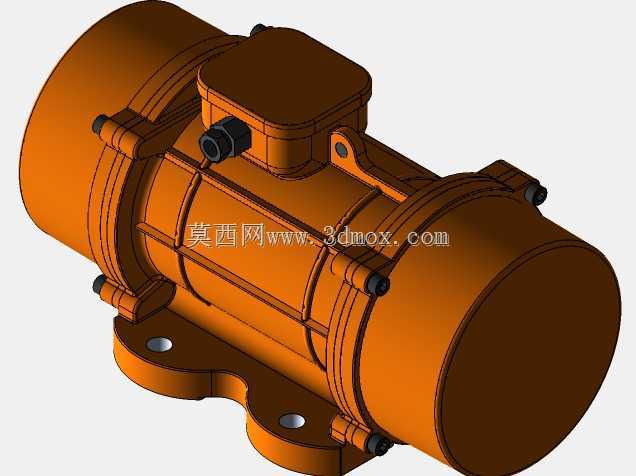

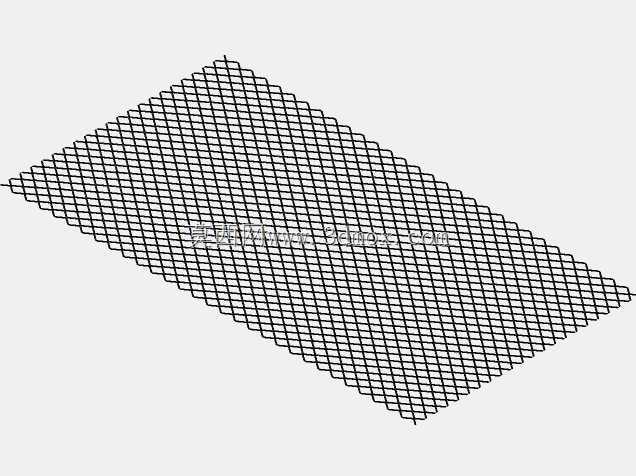

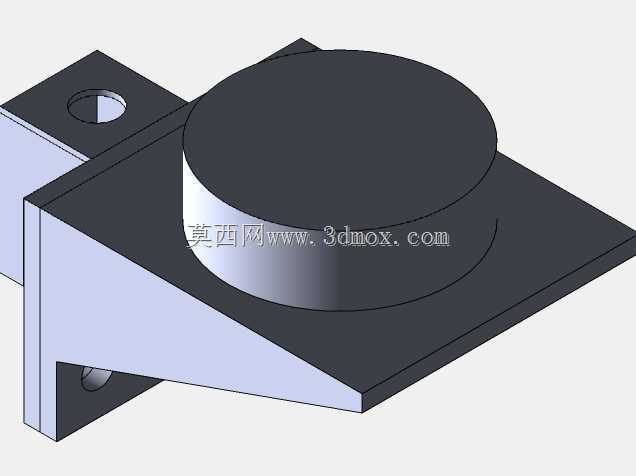

　　进料斗内部做了耐磨衬板的安装预留位，可根据处理物料的磨琢性选配衬板，延长进料部位的使用寿命。筛箱主体采用倾斜布置的筛网安装结构，筛网可根据筛分需求更换不同孔径的编织网、冲孔板或是聚氨酯筛面，适配干式物料分级或是带水物料的湿法筛分作业，激振单元采用侧装式激振电机，直接固定在筛箱侧部的加强安装座上，动力传递路径短，振动参数可通过调整电机偏心块的夹角进行调节，匹配不同物料的筛分振幅与频率需求。设备的出料端设置了多通道出料导槽，对应不同筛层的筛下物与筛上物出料位置，可直接对接下游的输送设备或是集料仓，避免分级完成的物料再次混合。从安装边界来看，设备整体的长宽高尺寸适配常规工业厂房的层高与通道宽度，支腿底部预留了地脚螺栓安装孔，

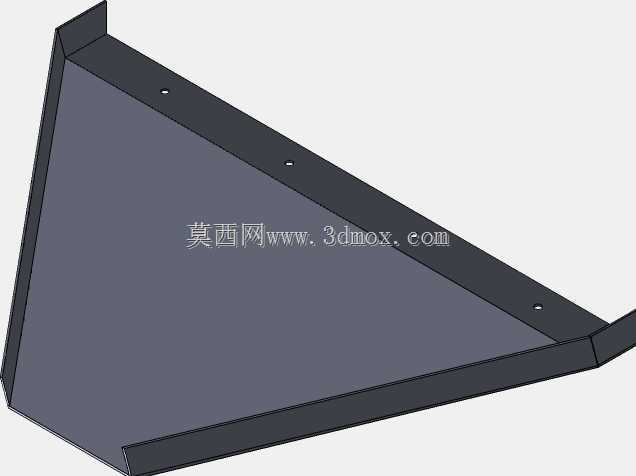

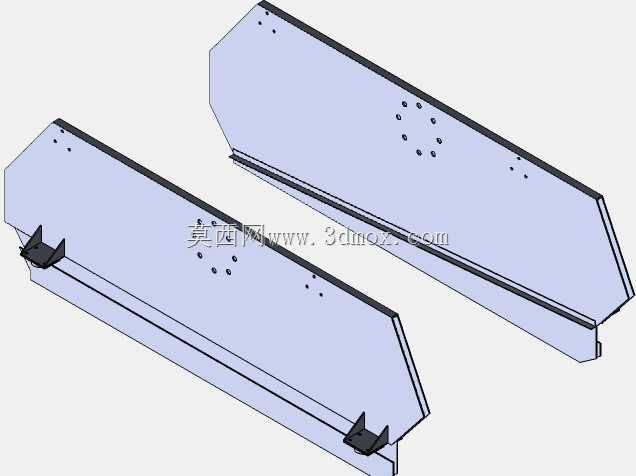

　　可根据现场工况选择螺栓固定或是放置式安装，日常维护时仅需定期检查减振弹簧的预紧力、筛网的张紧度以及激振电机的轴承润滑状态，维护点位均设置在设备易接近的外侧位置，无需拆解主体结构即可完成常规维保作业。筛箱两侧设置了密封护板，能够避免筛分过程中细粒物料飞溅，改善作业现场的扬尘问题，护板采用快拆式螺栓固定，需要更换筛网或是检查内部结构时可快速拆卸。
