倾斜式椭圆振动筛分设备结构设计

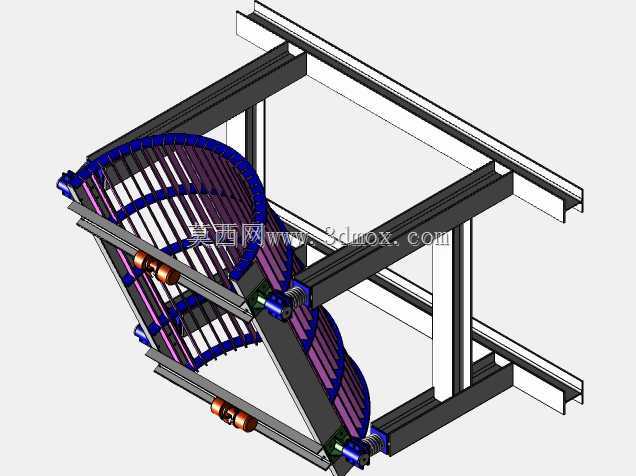

　　该设备为倾斜布置的椭圆轨迹振动筛分装置，主要应用于干性颗粒物料的粒度分级、除杂作业场景，常见于粮食加工、建材骨料分选、化工颗粒料预处理、矿料初分等生产环节，可适配不同粒径干性散料的连续筛分作业需求。设备整体采用型钢焊接成型的框架式机架作为承载主体，机架通过矩形钢管拼焊形成稳定的矩形支撑结构，上下横梁与侧梁之间采用满焊连接，保证长期受交变振动载荷下的结构刚性，避免机架焊缝疲劳开裂。筛体部分采用椭圆弧形筛面结构，筛面沿机架倾斜方向布置，倾斜角度结合物料安息角设计，保证物料在筛面上能够在振动作用下实现连续向前的抛掷运动，同时避免物料流速过快导致筛分不充分。筛面两侧设置弧形挡料结构，防止筛分过程中物料从筛体侧边撒漏，

　　挡料结构与筛框采用螺栓连接，便于后期磨损后快速更换筛网及挡料部件。振动驱动单元采用对称布置的激振组件，安装于筛体下部的支撑横梁位置，通过调整激振块的偏心夹角，可使筛面产生椭圆轨迹的振动，相较于直线振动轨迹，椭圆振动兼具物料输送速度快与筛面透筛率高的优势，可有效减少筛网堵孔现象，提升筛分作业效率。筛体与机架之间采用螺旋弹簧作为减振支撑元件，弹簧沿筛体两侧对称布置，可有效隔绝筛体振动向机架及安装基础的传递，降低设备运行时的基础动载荷，减少对周边配套设备的振动干扰。安装边界方面，设备机架底部预留有基础安装孔位，可直接通过膨胀螺栓固定于混凝土地面，也可配套减震底座安装于钢结构平台上，设备整体宽度适配常规车间物料输送线的对接尺寸，

　　进料端可直接与上游皮带输送机、溜槽对接，出料端可设置不同粒级的出料溜槽，分别对接下游的收集装置或输送设备。设计过程中重点校核了机架的固有频率，避开筛体工作振动频率区间，避免运行过程中产生共振问题，同时对筛体侧板的厚度进行了刚度校核，保证长期交变载荷下侧板不会出现变形开裂，激振组件的安装位置经过重心配平计算，保证筛面各点的振动轨迹一致性，避免出现筛面振幅不均导致的物料偏流问题。筛网采用模块化设计，可根据筛分物料的粒径需求快速更换不同目数的筛网，设备整体结构无复杂异形零部件，大部分构件采用标准型钢与标准紧固件，加工制作难度低，后期维护更换配件成本较低，适合中小型加工企业的散料筛分作业使用。
