MR-103G 1N推力小型火箭发动机结构

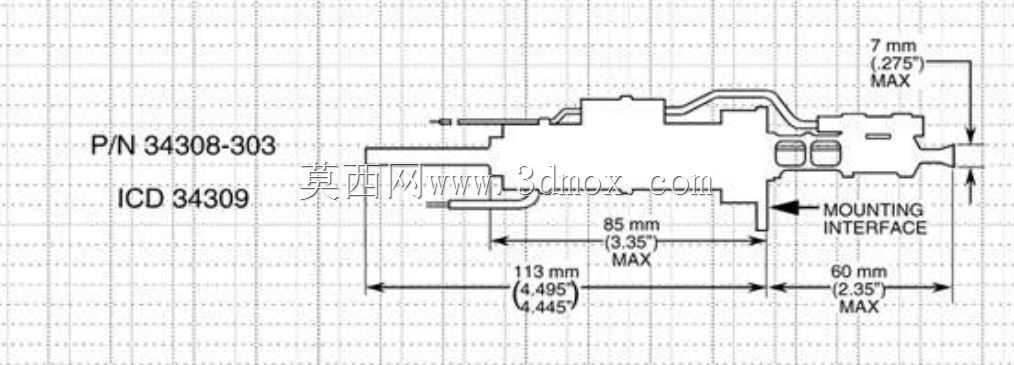

　　这款小型火箭发动机主要面向微纳卫星姿控、小型探空火箭轨控、航天器近距离机动变轨场景设计，作为小推力姿轨控动力单元，可在真空、近地轨道环境下提供精准的脉冲推力输出，满足航天器姿态调整、轨道维持、离轨制动等核心动作需求。从结构设计来看，整体采用同轴集成式布局，核心推力室居中布置，外围集成推进剂流道、控制阀组安装接口与固定支耳，所有管路采用弯管一体成型结构，减少焊接接头数量，降低推进剂泄漏风险，同时控制整体结构重量。设计过程中优先考虑安装边界的适配性，主体圆柱段直径适配主流微纳卫星的标准安装舱段，轴向伸出的喷管段预留足够的热辐射间隙，避免工作时高温羽流灼烧航天器本体结构，侧面的固定支耳采用对称分布设计，

　　可通过标准紧固件直接与航天器承力板连接，无需额外设计转接工装。功能特性上，该发动机适配双组元推进剂供给系统，流道内壁做了光滑过渡处理，降低流阻损失，外部的环形箍带结构不仅用于固定管路与推力室的相对位置，还可作为热防护层的固定基座，在工作时隔绝推力室传递到管路的热量，避免推进剂在管路内提前汽化引发供给不稳定。外形尺寸控制严格，整体轴向长度适配小型航天器的紧凑安装空间，径向突出的管路弯折处做了圆角处理，避免安装过程中与周边星载设备发生干涉，所有外接接口均采用航天通用标准尺寸，可直接匹配常规推进剂管路接头，无需定制非标连接件。在实际工程应用中，这类小推力火箭发动机通常成组布置在航天器侧壁，通过不同位置发动机的脉冲点火组合，

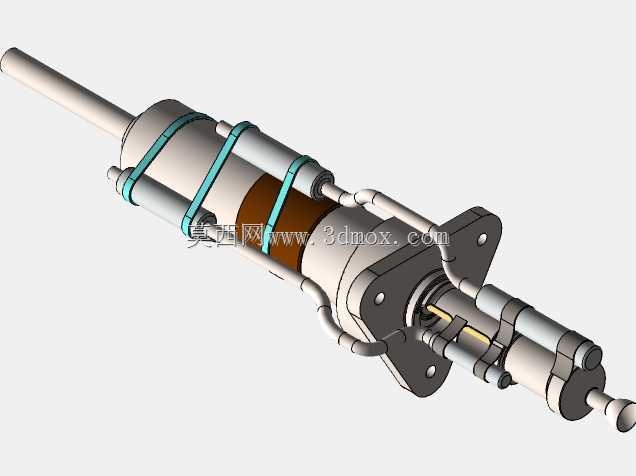

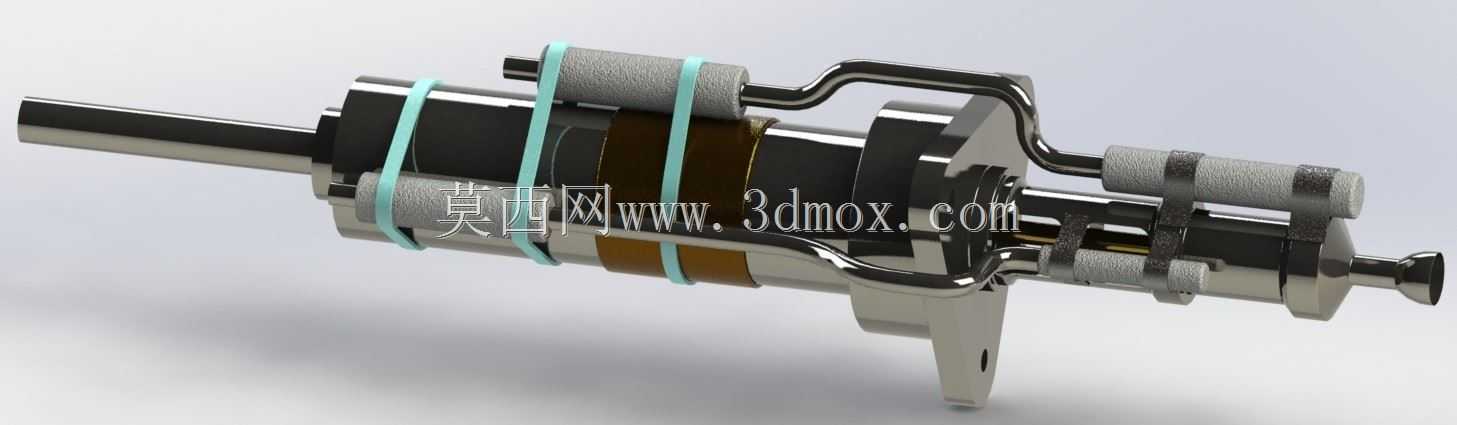

　　实现航天器三轴姿态的精准控制，相比大推力主发动机，其推力输出精度更高，最小脉冲冲量可满足微牛级调整需求，适合长时间在轨运行的小型航天器使用。建模过程中还原了真实发动机的管路走向、支耳安装位置、喷管收敛段结构，所有配合面均按照实际装配公差预留间隙，可直接用于航天动力系统的布局仿真、安装干涉检查、教学演示等场景，结构细节覆盖了外部可见的所有功能部件，能够直观呈现小推力火箭发动机的典型布局逻辑。
