MR-106L22N液体火箭发动机结构模型

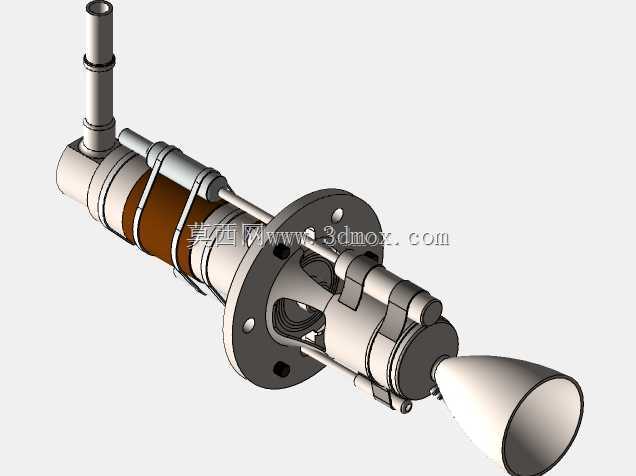

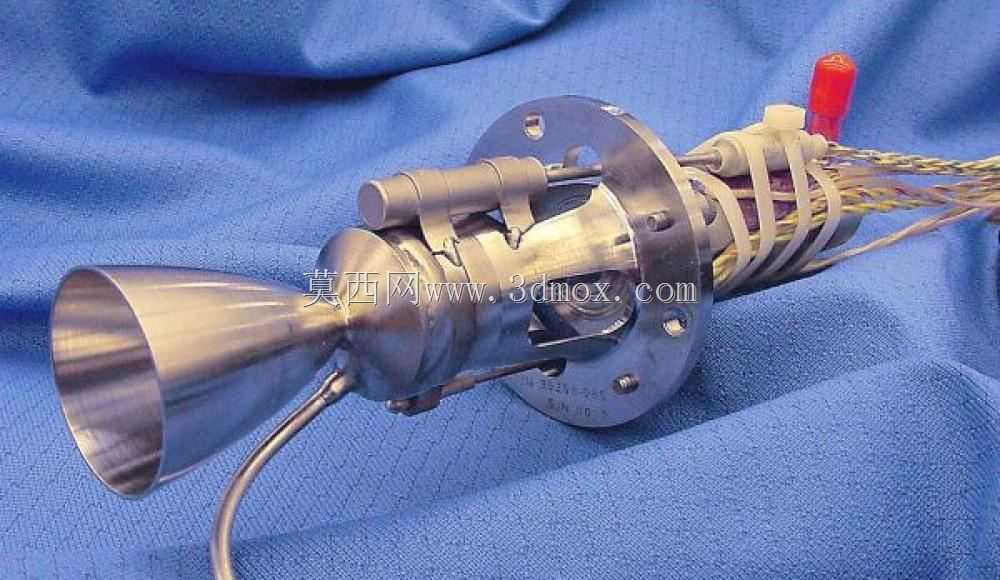

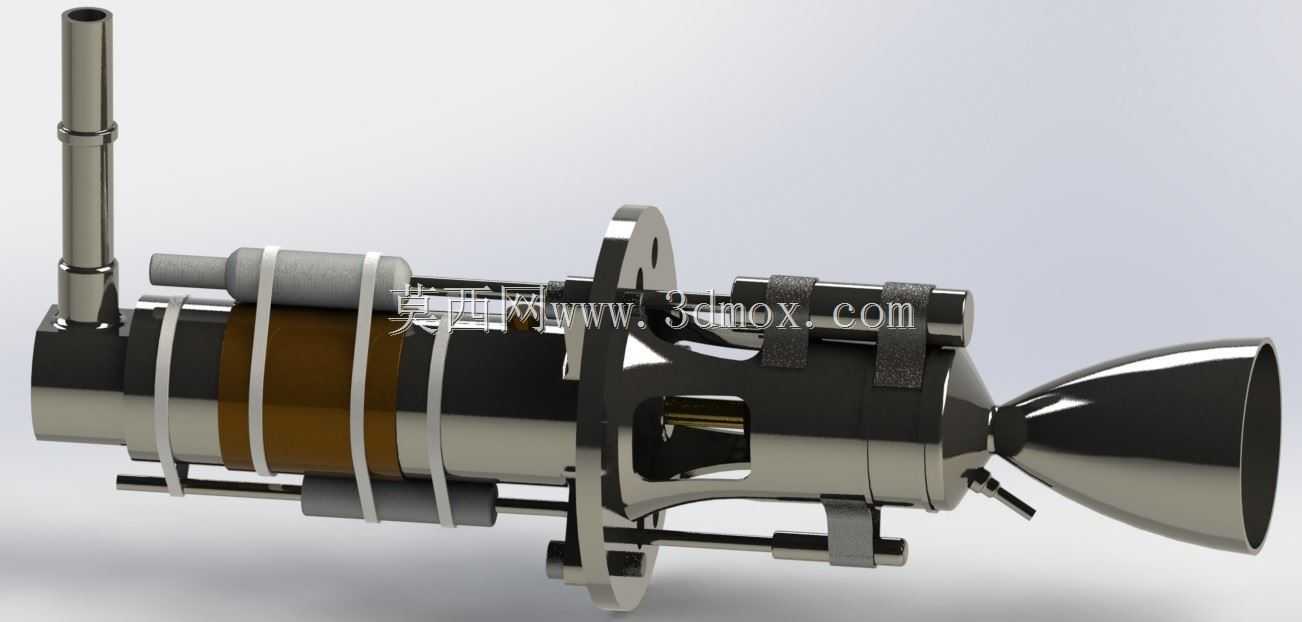

　　这款MR-106L22N火箭发动机的三维结构还原，核心面向航天推进系统的结构验证、教学演示以及原理样机的前期方案推演场景，在航天院校的动力系统教学、民营航天企业的初期方案选型比对、科普展项的结构拆解展示中都能发挥实际作用。从实际用途来看，该构型属于小推力姿控或轨控动力单元，主要承担航天器在轨姿态调整、轨道转移过程中的精准推力输出任务，也可作为小型探空火箭的主推进动力，适配真空或近真空工况下的短时长、多次启停工作需求。功能特性上，模型完整还原了推力室、喷注器、再生冷却通道、喷管延伸段以及管路接口的全部结构，喷管采用钟型收敛-扩张构型，能在设计工况下实现燃气的充分膨胀，将燃烧室内的高温高压燃气热能高效转化为喷射动能；

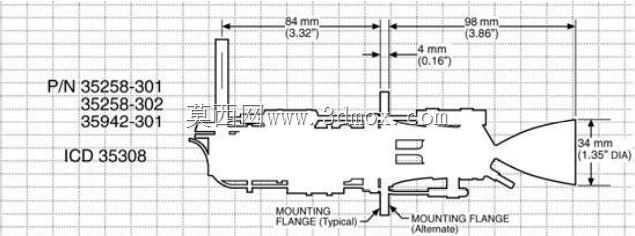

　　身部的多层箍带结构对应真实产品的冷却管路固定与热防护层压紧结构，侧面伸出的细长管路为推进剂供给或测压取样接口，安装法兰位于身部中段位置，可直接与航天器的舱段安装支架对接，法兰上的安装孔位均按真实安装边界做了等比例还原，能直接用于安装干涉检查。设计思路上，整个结构遵循航天动力产品的轻量化与高可靠性原则，身部采用分段式装配结构，推力室段与喷管段通过法兰连接，便于加工过程中的内壁冷却通道铣削与后期的检测维护，外部的管箍布局避开了主要受力路径，不会额外增加身部的结构应力集中风险，所有外接管路的走向都预留了足够的安装操作空间，避免与周边舱体结构产生装配干涉。从安装边界来看，模型的最大外轮廓为喷管出口端的锥形截面，

　　安装法兰的端面到喷管出口端面的距离为核心安装长度尺寸，顶部的管路接口最高点与安装法兰端面的垂直距离为上部避让尺寸，安装时需要在法兰周边预留至少对应管路接头的操作空间，用于推进剂管路的连接与密封检测，身部周向的凸起结构最大外径小于喷管出口直径，安装过程中可从喷管侧穿入安装位，降低舱段开孔的尺寸要求。整个模型的结构细节完全贴合真实液体火箭发动机的工程逻辑，没有冗余的装饰性结构，每一处凸起、箍带、接口都对应真实产品的功能需求，可直接用于结构教学中的部件识别、装配流程模拟，也能作为原理验证阶段的结构干涉检查参考，帮助设计人员快速梳理小推力火箭发动机的布局逻辑，减少初期方案设计中的结构错漏。
